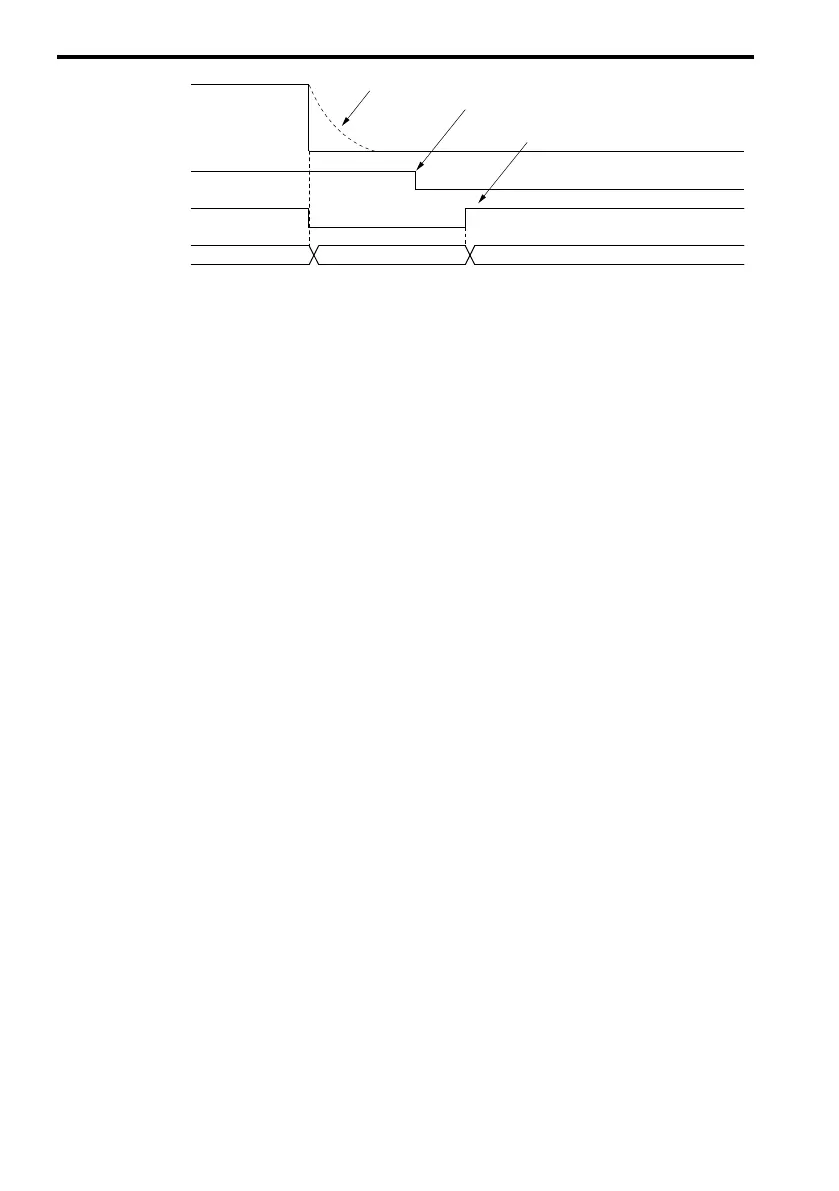

Рисунок 8.10 Работа функции безопасной блокировки
Переключение из обычного режима работы в состояние “Безопасное отклю-
чение крутящего момента”
Чтобы включить функцию безопасной блокировки, отключите (разомкните) входную
клемму защиты H1 или HC. При включении функции защитной блокировки во время
работы двигателя, выходное напряжение привода и крутящий момент двигателя отклю-
чаются и двигатель всегда продолжает движение по инерции до остановки. Настройка b1-
03 [Выбор метода остановки] не влияет на метод остановки.
Состояние “Безопасное отключение крутящего момента” возможно только при использо-
вании функции безопасной блокировки. Удалите команду "Ход" для остановки привода.
Отключение выходного напряжения привода (состояние блокировки) отличается от функ-
ции “Безопасное отключение крутящего момента”.
Примечание:
• Когда требуется линейное изменение скорости двигателя до остановки, не отключайте клеммы H1 и H2 до тех
пор, пока двигатель полностью не остановится. Это позволит избежать движение двигателя по инерции до
остановки во время обычной работы.
• Максимальное время с момента отключения клемм H1 или H2 до переключения привода в состояние "Безопас-
ное отключение крутящего момента" составляет 3 мс. Настройте удержание состояние отключения для клемм
H1 и H2 в течение хотя бы 3 мс. Привод может не переключиться в состояние “Безопасное отключение крутя-
щего момента”, если клеммы H1 и H2 находятся в разомкнутом состоянии менее 3 мс.
Переход из состояния “Безопасное отключение крутящего момента” в обы-
чный режим работы
Вход защиты разблокируется только при отсутствии команды "Ход".
• Во время остановки
При включении функции безопасной блокировки во время остановки установите пере-
мычку между клеммами H1-HC и H2-HC, чтобы отключить функцию "Безопасное
отключение крутящего момента". После правильной остановки привода введите
команду "Ход".
• На ходу
При включении функции безопасной блокировки во время работы привода, удалите
команду "Ход" и только после этого установите перемычку между клеммами H1-HC и
H2-HC, чтобы отключить функцию "Безопасное отключение крутящего момента". Вве-
дите команду "Останов", затем введите команду "Ход", когда клеммы H1 и H2 нахо-
дятся в состоянии вкл или выкл.
■ Проверка функции защитного отключения.
После замены деталей или выполнения обслуживания привода выполните все необходи-
мые подключения электропроводки для запуска привода, а затем выполните следующие
действия для проверки входа защитного отключения. Сохраните результаты проверки.
H1, H2
Входная клемма
Выходное напряжение привода
ВКЛ (функция защиты
отключена)
Нормальная работа
ВЫКЛ (функция защиты включена)
Безопасное отключение крутящего момента
Остановка
Блокировка (не безопасно)
Выходная частота
Привод готов
Двигатель вращается по инерции до полной остановки
Команда "Ход"
Ход
Удалите команду "Ход" для отключения
функции защиты.
