4. Podłącz do uziemienia ekran przewodu po stronie falownika i po stronie silnika.

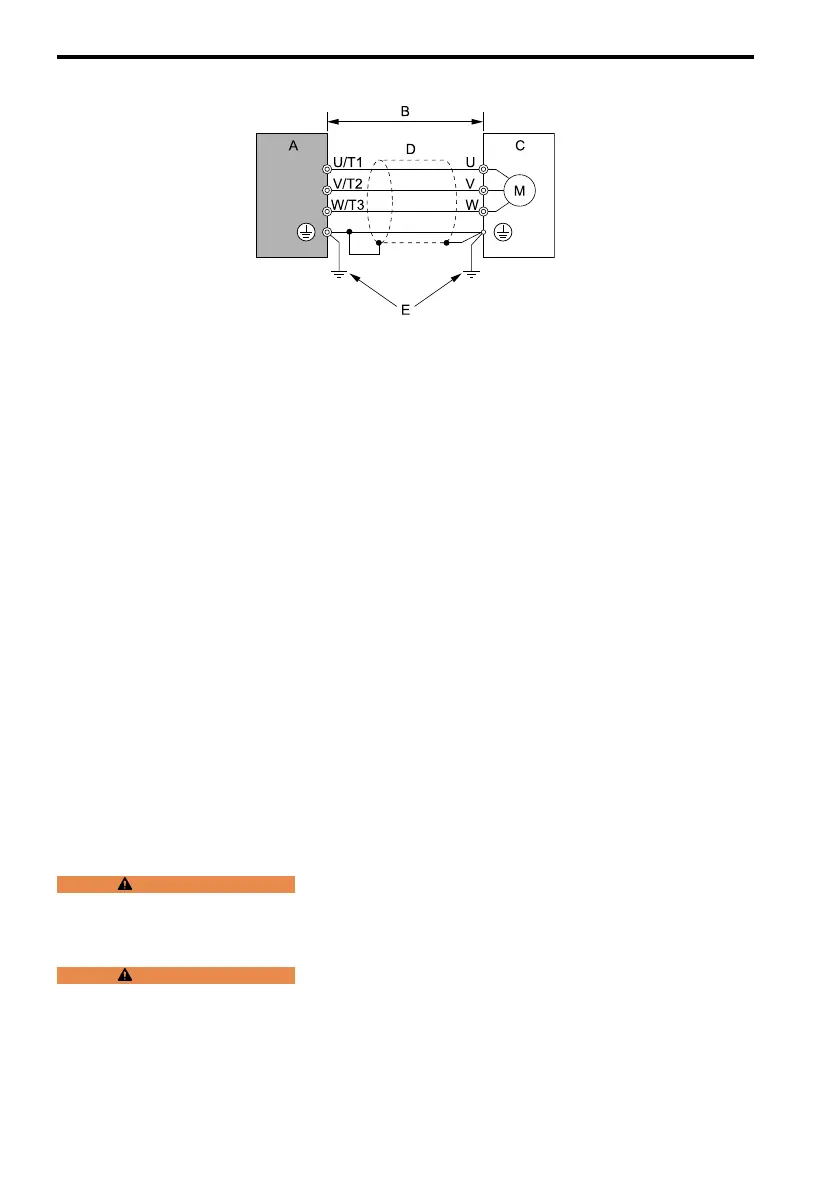

A - Falownik
B - Maksymalna długość
przewodów
*1
C - Silnik
D - Kanał metalowy
E - Przewód uziemiający
Rysunek 7.6 Przewody falownika i silnika
*1 Maksymalna długość przewodu pomiędzy falownikiem a silnikiem: ograniczyć
długość przewodu do minimum.
2xxxE, 4xxxE: 20 m (65,6 ft)
BxxxE: 10 m (32,8 ft)
5. Za pomocą zacisku kablowego wykonaj uziemienie przewodu silnika z płytą metalową.
Uwaga:
Upewnij się, że przewód ochronny uziemienia spełnia wymogi specyfikacji technicznej lub lokalnych norm
bezpieczeństwa.
6. Podłącz dławik prądu AC lub DC, aby ograniczyć zniekształcenie harmoniczne.
Uwaga:
Aby zapewnić zgodność z wymogami normy IEC/EN 61000-3-2, w modelach falownika 2001 do 2006 i 4001
do 4004 należy zainstalować dławik DC.
■ Włączanie wewnętrznego filtra EMC
W przypadku modeli 2xxxE, BxxxE i 4xxxE ustaw śrubę/śruby, aby włączyć i wyłączyć filtr
EMC.
Upewnij się, że sieć uziemiająca jest symetryczna i zainstaluj śrubę/śruby w położeniu Wł., aby
umożliwić działanie wbudowanego filtra EMC zgodnie z dyrektywą kompatybilności
elektromagnetycznej. Śruba/śruby przełącznika filtra EMC są domyślnie instalowane
w położeniu Wył.
OSTRZEŻENIE
Zagrożenie porażeniem prądem elektrycznym. Przed zdjęciem osłon lub
dotknięciem śrub filtra EMC należy odłączyć wszystkie źródła zasilania falownika, pozostawić sprzęt na czas
wskazany na etykiecie ostrzegawczej i sprawdzić falownik pod kątem obecności niebezpiecznie wysokiego
napięcia. Dotknięcie śrub pod niebezpiecznie wysokim napięciem może spowodować poważne obrażenia ciała
lub śmierć.
OSTRZEŻENIE
Zagrożenie porażeniem prądem elektrycznym. Nie zdejmować pokryw
ani nie dotykać płyt drukowanych, jeśli falownik jest pod napięciem. Dotknięcie wewnętrznych elementów
falownika pod napięciem może spowodować poważne obrażenia ciała lub śmierć.
