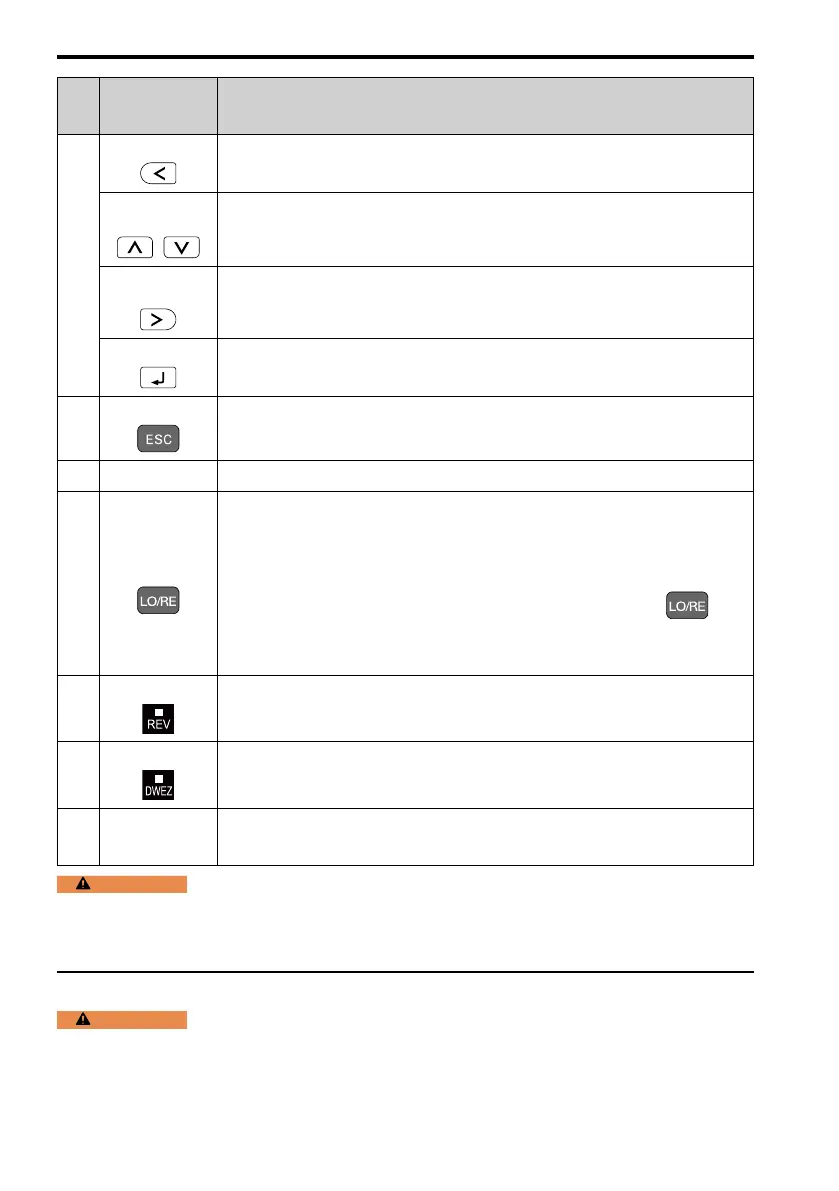

Name Funktion
H
Taste Nach-links Bewegung des Cursors nach links.
Tasten Nach-oben/
Nach-unten
/
• Wechselt zu einem anderen Bildschirm.
• Auswahl von Parameternummern und Erhöhen bzw. Verringern von Einstellwerten.
Taste Nach-rechts
(RESET)
• Bewegt den Cursor nach rechts.
• Rücksetzen eines Fehlers am Frequenzumrichter
Taste EINGABE • Bestätigen von Parameterwerten und Einstellungen.
• Auswahl von Betriebsarten, Parametern und Einstellwerten.
I
ESC-Taste • Kehrt zum vorherigen Bildschirm zurück.
• Halten Sie die Taste gedrückt, um zum Frequenzsollwertbildschirm (dem Startbildschirm)
zurückzukehren.
J LED-Display
Zeigt Parameter, Fehler und andere Daten an.
K
LO/RE-
Auswahltaste
Schaltet die FU-Steuerung für den Startbefehl und den Frequenzsollwert zwischen dem
Bedienteil (LOCAL) und einer externen Quelle (REMOTE) um.
Anmerkung:
• Die LOCAL/REMOTE-Auswahltaste bleibt auch nach dem Stoppen des Frequenzum-
richters im Steuerbetrieb aktiviert. Wenn die Anwendung nicht von REMOTE auf
LOCAL umschalten soll, weil dies einen negativen Effekt auf die Systemleistung hätte,
setzen Sie o2-01 = 0 [LO/RE-Taste Funktionsauswahl = Deaktiviert] um zu
deaktivieren.
• Der Freqenzumrichter wird nicht zwischen LOCAL und REMOTE umschalten, wenn er
einen Startbefehl von einer externen Quelle erhält.
L
REV-LED Leuchtet: Der Frequenzumrichter hat einen Rückwärts-Startbefehl erhalten.
M
DWEZ-LED Leuchtet: Der Frequenzumrichter befindet sich im DriveWorksEZ-Betrieb.
N RJ-45-Anschluss
Verbindung zum Frequenzumrichter Verwenden Sie ein RJ-45-Verlängerungskabel (8-polige
direkte unabgeschirmte verdrillte Doppelleitung, CAT5e), um das Bedienteil vom Frequenz-
umrichter entfernt zu installieren.
WARNUNG
Gefahr durch plötzliche Bewegung. Wenn Sie die Regelungsquelle ändern und b1-07 = 1
[Auswahl LOCAL/REMOTE Start = Besteh. Startbefehl akzeptieren] ist, kann der Frequenzumrichter plötzlich
starten. Wenn Sie die Regelungsquelle ändern, dürfen sich keine Personen im Bereich um den Frequenzumrich-
ter, den Motor und die Last befinden. Plötzliche Starts können schwere oder tödliche Verletzungen zur Folge
haben.
◆ Installation
WARNUNG
Feuergefahr. Stellen Sie keine entflammbaren oder brennbaren Materialien auf den Fre-
quenzumrichter, und installieren Sie ihn nicht in der Nähe von entflammbaren oder brennbaren Materialien. Befe-
stigen Sie den Umrichter an Metall oder einem anderen nicht brennbaren Material. Entflammbare und brennbare
Materialien können einen Brand auslösen und schwere oder tödliche Verletzungen verursachen.
