Opremsning af fejlkoderne:
Fejlkode
Betydning
Bus
Busfejl
Col
Adressekollision bus
F1
Følerfejl F1
F2
Følerfejl F2
F3
Følerfejl F3
dFr/F3 skiftevis
Fejl afrimningssystem
Ur
Fejl klokkeslæt/dato
EE
Fejl datahukommelse
Blinkende
temperaturværdi
Overtemperaturalarm
FU1**)
Kommunikationsfejl
regulator/omformer
FU2**)
Overstrøm omformerens
ventilatorudgang
FU3**)
Startfejl kompressor
FU4**)
Overstrøm kompressor
FU5**)
Overtemperatur omformer
FU6**)
Intern fejl omformer
FU7**)
Omformer
forsyningsspænding udenfor
grænserne
** kun ved hastighedsreguleret kompressor (VS)
Elektronisk regulator AHT (SECOP)
Som betjeningselement står 3 knapper til rådighed,
som har følgende konfiguration:

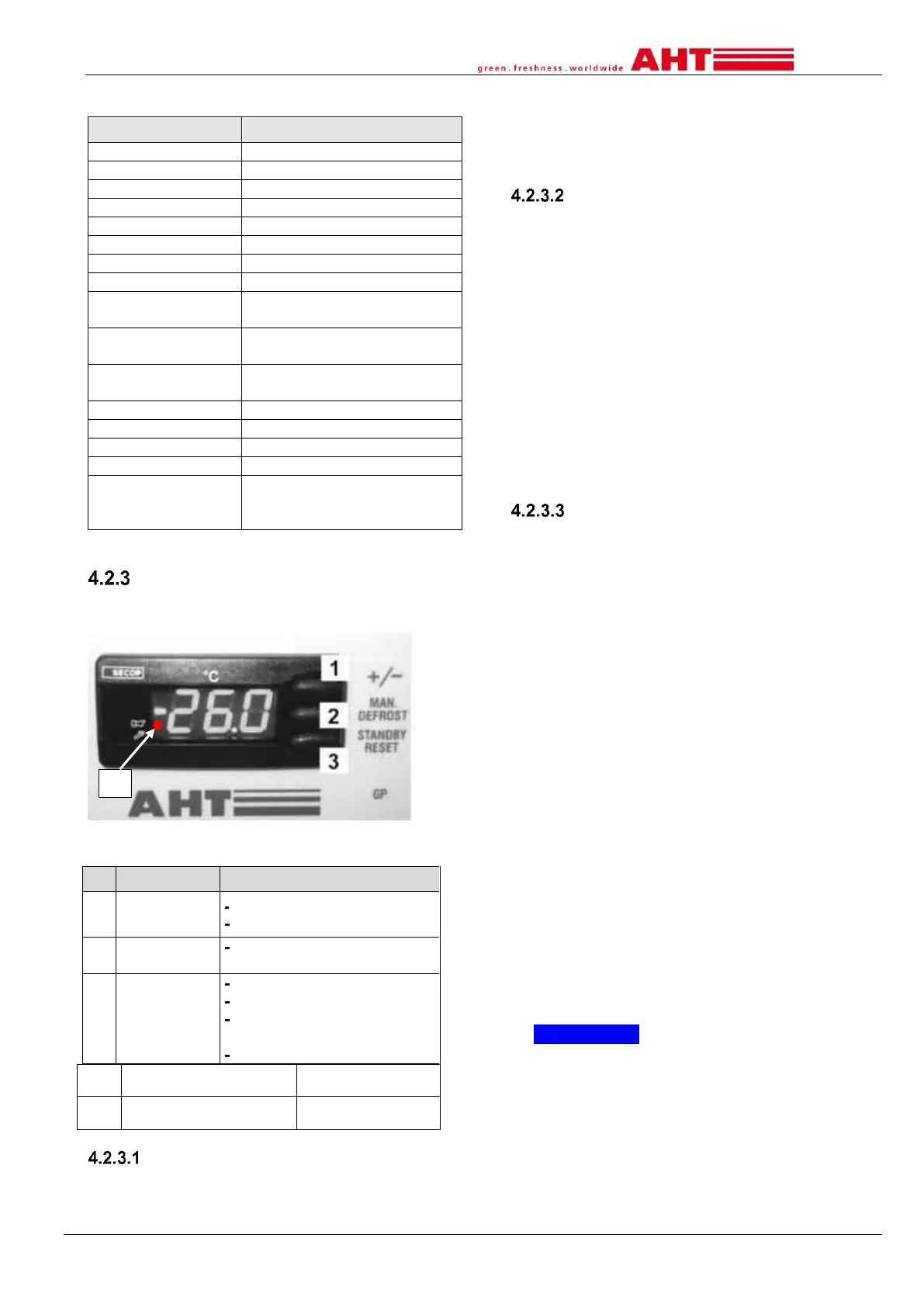

Fig. 3: Elektronisk regulator, betjeningselementer og
displayvisninger
Nr.
Betjeningselement
Funktion
1
Knap [+/-]
Applikationsskift (A1-A4)
Busadresse øges
2
Knap [MAN.
DEFROST]
Den halvautomatiske
afrimning startes
3
Knap
[STANDBY
RESET]
Start manuel afrimning
Tænd eller sluk kølefunktion
Fremkald fejlkoden (når det
røde punkt lyser)
Kvittér den akustiske alarm
Nr.
Displayvisning
Betydning
4
Lysende rødt punkt (ved
siden af hornsymbolet)
Alarmvisning
Tænd og sluk kølefunktion tændes og slukkes
Sluk kølefunktionen (start den manuelle afrimning):
Tryk på knappen [STANDBY RESET] i
mindst 3 sek. Displayet viser "---".
Tænd kølefunktionen:
Tryk på knappen [STANDBY RESET] i
mindst 3 sek. I displayvisningen vises den
aktuelle temperatur.
Applikations indstilling
Der kan vælges følgende applikationer A1-A4
(kundespecifik frigivelse).
Vis den indstillede applikation:
Tryk kort på knappen [+/-].
På displayet vises den aktuelt indstillede
applikation f.eks. "A1".
Hvis der ikke ønskes nogen ændring, skiftes der om
til temperaturvisningen efter ca. 5 sek.
Ændr applikationen:
Ved flere gange at trykke på knappen [+/-]
kan der køres gennem alle frigivne
applikationer.
Overtag den nye indtastning:
Den ny-indstillede applikation overtages ca. 5
sek. efter sidste tryk på knap.
Tildeling af busadresse
Inden tildelingen skal maskinerne forbindes med et
passende buskabel. På den sidste maskine skal
buskabelforbindelsen afsluttes med en slutmodstand.
Som standard udleveres regulatorerne med
busadressen "1" (svarer til en "stand-alone"-maskine).
Til identificering af flere maskiner i bussystemet, skal
tildelingen af busadresser begynde med "1".
Busadresserne må ikke tildeles dobbelt. Derefter
anbefaler vi, at indtaste adresserne efter den
virkelige ledningsføringsrækkefølge. Maks. 247
adresser er mulige.
Fremgangsmåde ved tildeling af busadresserne:
1.) Tryk på knappen [STANDBY RESET] i mindst 3 sek.
Displayet viser "---".
Kølefunktionen er nu frakoblet.
2.) Tryk straks derefter knappen [+/-] 3 gange kort
efter hinanden.
Displayet viser "Adr" skiftevis med den
aktuelle busadresse f.eks. "1".
3.) Tildeling af den næsthøjeste busadresse (enkelt trin):
Tryk kort på knappen [+/-].
Hurtigt gennemløb af busadresserne:
Tryk knappen [+/-] langt.
4.) Overtag den nye indtastning:
Vent 5 sek.
Displayet viser "---".
HENVISNING
Tingsskader ved tildeling af busadressen ved
frakobling af kølefunktionen.
►Efter tildeling af busadressen skal kølefunktionen
tilkobles igen (se → punkt 5).
5.) Tænd kølefunktionen igen.
Tryk på knappen [STANDBY RESET] i mindst 3 sek.
På displayet vises den aktuelle temperatur.
6.) Gentag punkt 1 til 5 på hver maskine, og indstil en
fri busadresse.
