Belysningsfunktion
Belysningen kan kopplas till/från genom ett
bussystem, en extern brytare (t.ex. marknadens
belysning) eller genom en intern brytare (se → kapitel
4.3) (utrustningsspecifik).
Tekniska data, se → kapitel 2.2.
4 Manöver- och displayelement
Temperaturdisplay
Utrustningens temperatur ställs in i fabriken, så att
den av tillverkaren angivna
M-paket-temperaturklassen (se → kapitel 2.2) hålls.
Visning av utrustningens temperatur:
Temperaturen visas på utrustningens framsida (se →
kapitel 4.2.2 bild 2.2) eller på manöverelementets
display (se → kapitel 4.2.1/4.2.2/4.2.3).
Vid (V)-utrustningar: Termometer i utrustningen
Kontroll av temperaturen:
Ansvarig: Användare
Frekvens: Flera gånger dagligen
Manöverelement och
displayvisningar
Beroende på modell finns det olika utföranden av
manöverelement (reglage).
Vid behov tar man bort plexiglasskyddet med en
lämplig skruvmejsel för att komma åt
manöverelementen.
VARNING
Ta bort plexiglasskyddet med en
skruvmejsel. Stickskada.
►Hantera verktyget försiktigt.
►Använd en skruvmejsel med lämplig storlek
för att inte slinta.
►När skruvmejseln använts, sörj för ordentlig
och säker förvaring.
MEDDELANDE
• Sakskador på grund av felaktig parameterändring
på manöverelementet.
►Sätt tillbaka plexiglasskyddet efteråt.
Mekaniskt reglage
Det finns knappar och vred som manöverelement
(utrustningsspecifikt).
Tekniska data, se 2.2.

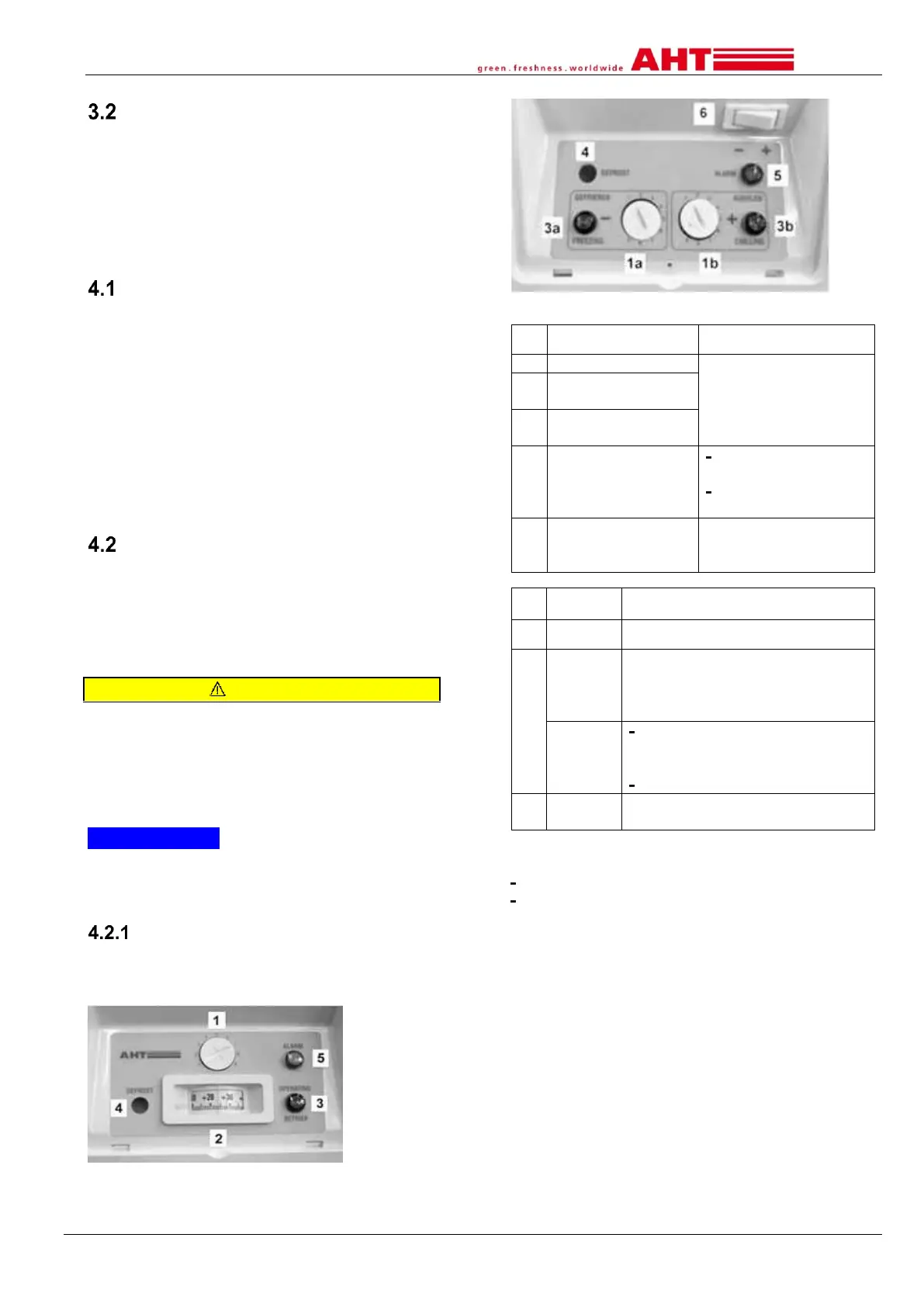

Bild 1.1: Mekaniskt reglage vid modellserie (-)
Manöverelement och visningar
Bild 1.2: Mekaniskt reglage vid modellserie (V)
Manöverelement och visningar
Nr
Manöverelement
Funktion
1
Vred [1]
Temperaturinställning
Steg 1: Varmt
Steg 9: Kallt
1a
Vred [1a] för
djupfrysning (-)
1b
Vred [1b]
för kylning (+)
4
Knapp [DEFROST]
Manuell start av
avfrostning
Till-/frånkoppling av
kylfunktion
6
Vippkontakt [6]
Omkoppling mellan
Djupfrysning ”-” och
Kylning ”+”
Nr
Belysning
Indikeringens betydelse
2
-
Visning av temperaturen
3,
3a
,
3
b
Grön
Utrustningen felfri och i drift
(normaldrift)
3, 3a: Djupfrysning ”-”
3b: Kylning ”+”
Från
Knappen [DEFROST] har tryckts
”Manuell avfrostning” har
aktiverats.
Kylfunktion från
5
Röd
Varningslampor (tillval):
Temperaturen för varm
Temperaturinställning:
Vrid på vred [1], [1a] resp. [1b].
Vrid medurs för kallare temperatur.
Vrid moturs för varmare temperatur.
Koppla till/från kylfunktion resp. avfrostning
manuellt
Koppla från kylfunktionen resp. starta avfrostningen
manuellt:
Tryck på knappen [DEFROST].
Den gröna lampan slocknar.
Efter avfrostningen måste kylfunktionen kopplas till igen.
Koppla till kylfunktionen (starta normaldrift):
Tryck på knappen [DEFROST].
Den röda varningslampan lyser tills
temperaturens gränsvärde nåtts. Därefter
lyser den gröna lampan.
Omkoppling mellan driftsätten:
Tryck på vippkontakt nr 6.
Driftsätt Djupfrysning ”-”: Lampa 3a lyser grön
Driftsätt Kylning ”+”: Lampa 3b lyser grön
