03_03
Rear shock absorbers
adjustment (03_03, 03_04)
The rear suspension consists of a spring-
shock absorber unit linked to the frame
via uniball joints and to the swingarm via
a linkage system.

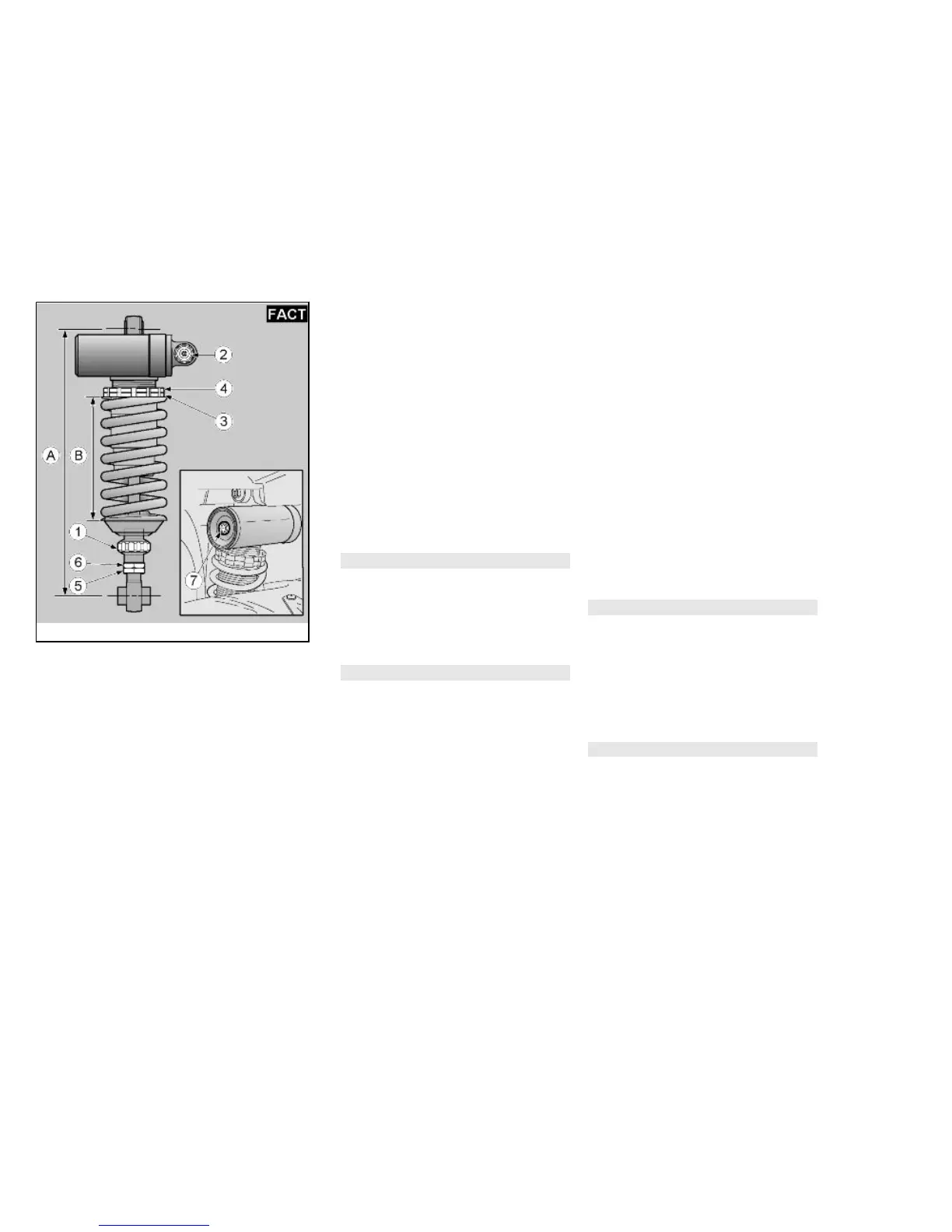

To adjust the rear shock absorbers, the
following adjustments can be performed:
Rebound damping, adjusting with the
knurled hand grip (1); compression
damping by adjusting the thumbscrew
with the knob (2); Spring preload by ad-
justing the ring nut (3) blocked in its seat
by the lock ring nut (4).
NOTE
THE VEHICLE HAS A HEIGHT AD-
JUSTABLE SUSPENSION. FOR USE
ON THE TRACK PLEASE OBSERVE
THE VALUES RECOMMENDED FOR
USE ON THE ROAD.
CAUTION
CARRY OUT MAINTENANCE OPERA-
TIONS AT HALF THE INTERVALS
SHOWN IF THE VEHICLE IS USED IN
WET OR DUSTY AREAS, OFF ROAD
OR FOR SPORTING APPLICATIONS.
REAR SHOCK ABSORBER STAND-
ARD SETTING IS ADJUSTED TO MEET
SPORTING RIDING.
HOWEVER, THIS SET CAN BE ADJUS-
TED TO SPECIFIC NEEDS ACCORD-
ING TO VEHICLE USE.
Regulering achterdempers
(03_03, 03_04)
De achterste ophanging bestaat uit een
groep veerschokdemper, die verbonden
is door middel van een uni-ball aan het
frame en door middel van hefsystemen
aan de achtervork.
Voor de regeling van de achterste schok-
dempers kan het volgende uitgevoerd
worden: Rem in extensie met behulp van
de regeling van de gekartelde knop (1);
rem in compressie met behulp van de re-
geling van de gekartelde bout met knop
(2); Voorbelasting van de veer met be-
hulp van de regeling van de moer (3) die
in de zit geblokkeerd wordt door middel
van de moerblokkering (4).
N.B.
HET VOERTUIG IS UITGERUST MET
EEN OPHANGING DIE REGELBAAR IS
IN DE HOOGTE. VOOR GEBRUIK OP
HET CIRCUIT MOETEN DE WAARDEN
GERESPECTEERD WORDEN DIE
AANBEVOLEN WORDEN VOOR GE-
BRUIK OP DE OPENBARE WEG.
LET OP
WANNEER HET VOERTUIG WORDT
GEBRUIKT IN REGENACHTIGE OF
STOFFIGE ZONES, OP SLECHTE WE-
GEN, OF WANNEER MEN SPORTIEF
RIJDT, MOETEN DE ONDERHOUDS-
HANDELINGEN AAN DE HELFT VAN
HET AANGEDUIDE TIJDSINTERVAL
UITGEVOERD WORDEN.
85
