i Die Batterie braucht während des Ladens nicht
vom Bordnetz getrennt zu werden.
i Wenn die Spannung der 24-Volt-Batterie unter
17 Volt liegt, muss jede der zwei in Reihe geschal-
teten 12-Volt-Batterien separat geladen werden.
Unter 17 Volt erkennt BAT 645 nur eine 12-Volt-
Batterie und wird daher den Ladevorgang auch nur
für eine 12-Volt-Batterie durchführen.
1. BAT 645 über die Netzanschlussleitung an das
Spannungsnetz anschließen.
2. Rote Ladezange an den Pluspol (+) der Batterie
anschließen.
3. Schwarze Ladezange an den Minuspol (‒) der Bat-
terie anschließen.
4. BAT 645 mit dem Ein-/Aus-Schalter (Abb.1, Pos. 1)
einschalten.
Rote LED (Abb.1, Pos. 7) leuchtet.
Nach der Anzeige der Batteriespannung (vier Se-
kunden lang) wird das Menü "Betriebsart" ange-
zeigt.
i Das Menü "Betriebsart" wird nur mit angeschlosse-
ner Batterie angezeigt.
5. Betriebsart "Ladebetrieb" wählen.
6.
drücken.
Menü "Batterietyp" wird angezeigt.
7. Batterietyp wählen.
Blei-Säure-Batterie:
UNI = Universelle Kennlinie für Blei-Säure-Batterien
NASS = Batterie mit flüssigem Elektrolyt (H
2
SO
4
)
AGM = AGM-Batterien
GEL = GEL-Batterie (Elektrolyt in GEL festgelegt)
EFB = EFB-Batterien
Lithium-Ionen-Batterie:
LFP = LiFePO
4
-Batterien mit BMS
8.
drücken.
Menü "Kapazität" wird angezeigt.
9. Batteriekapazität der angeschlossenen Batterie mit
oder wählen.
10.
drücken.
Grüne LED blinkt schnell (Abb.1, Pos. 8).
Batterie wird nach Erkennen der Mindestspan-
nung der Batterie geladen.
Mindestspannung bei 12 V 24 V
Blei-Säure-Batterie 3 V 17 V
Lithium-Ionen-Batterie 9 V 18 V

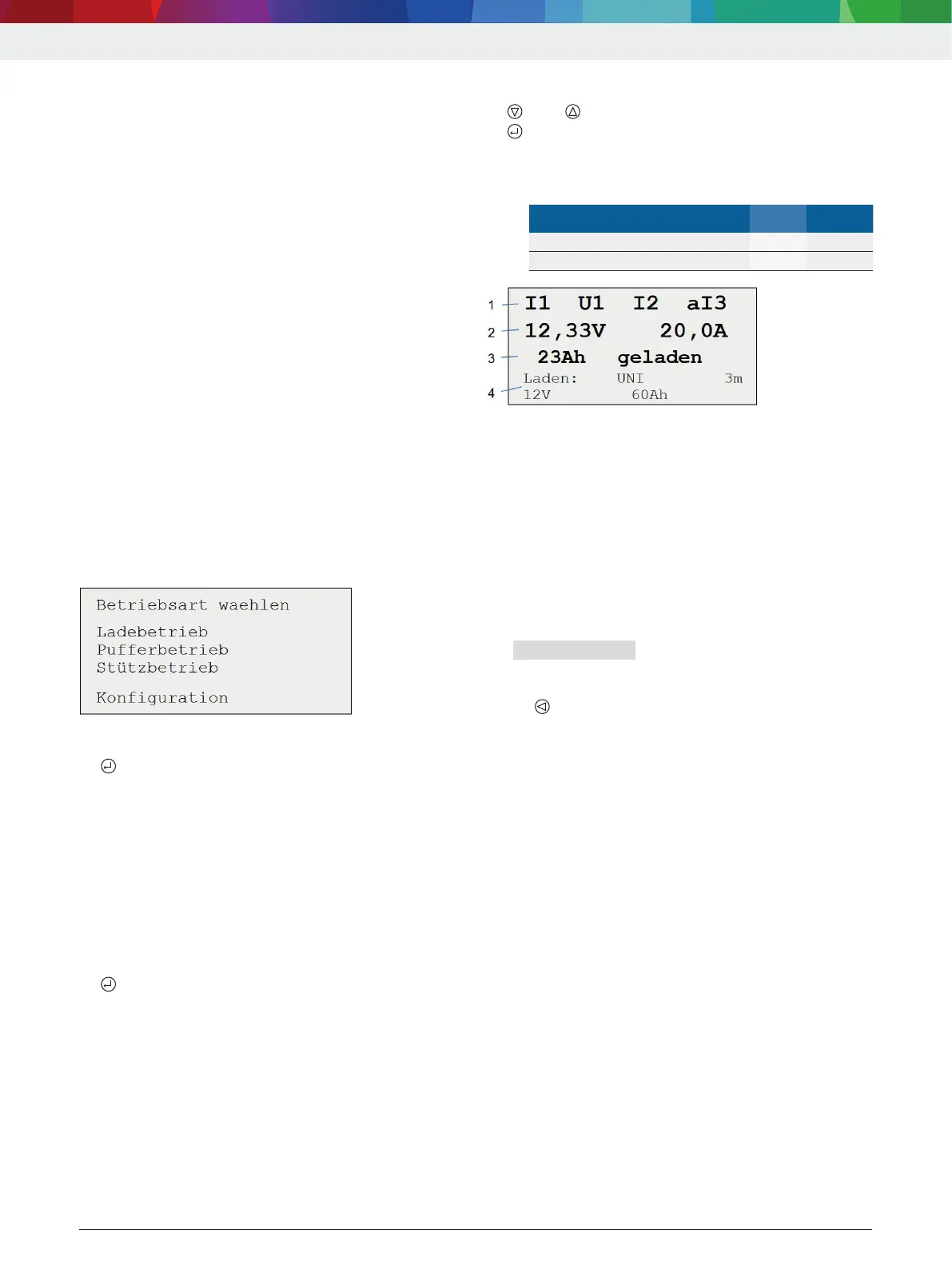

Abb. 4: Laden Standard
1 Ladefortschritt (siehe Ladekennlinie Abb.3)
2 Aktueller Ladezustand der Batterie
3 Bisher gelieferter Ladestrom
4 Angabe über Betriebsart, Batterietyp, Ladeleitungslänge, Batte
-
riespannung, und Batteriekapazität
i Bei einer tiefentladenen Batterie verwendet BAT 645
zunächst eine schonende Ladung. Die Ladestrom-
stärke ist von der Einstellung der Batteriekapazität
abhängig. Auf der Anzeige erscheint die Meldung
"
Sanfte Ladung" und die grüne und gelbe LED
blinken im 1 Sekunden-Takt.
11. Mit
wird der Ladevorgang gestoppt.
Die grüne LED ist aus.
Menü "Betriebsart" wird angezeigt.
i Ein unterbrochener Ladevorgang muss erneut ge-
startet werden.
12. Am Ende des Ladevorgangs BAT 645 ausschalten.
13. Ladezangen von der Batterie entfernen.
i Werden Batterien im zyklischen Betrieb genutzt
(Rollstühle, Kehrmaschinen, ...), sollte zumindest
jeder 3. Ladevorgang mit einer vollständigen La-
dung durchgeführt werden. Die Batteriekapazität
bleibt so am längsten erhalten.
Bedienung | BAT 645 | 9 | de
1 689 989 233 2022-01-24| Robert Bosch GmbH
