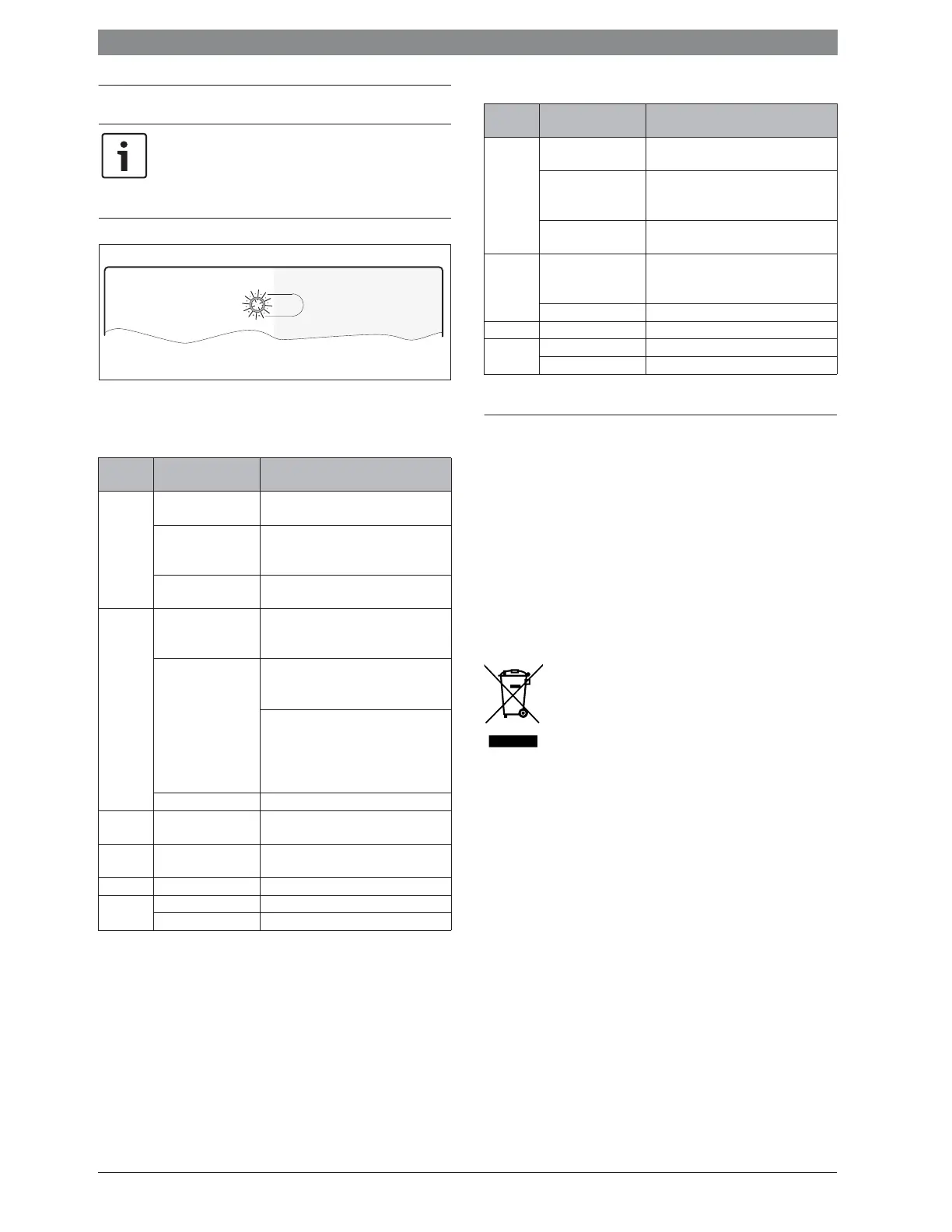

10 | Störungen beheben
MC 4006 720 819 669 (2016/05)
5 Störungen beheben
Die Betriebsanzeige zeigt den Betriebszustand des Moduls.
5.1 Betriebsanzeige an einzeln installiertem oder über-
geordnetem Kaskadenmodul
5.2
Betriebsanzeige an untergeordnetem Kaskadenmodul
6 Umweltschutz/Entsorgung
Umweltschutz ist ein Unternehmensgrundsatz der Bosch Gruppe.
Qualität der Produkte, Wirtschaftlichkeit und Umweltschutz sind für uns
gleichrangige Ziele. Gesetze und Vorschriften zum Umweltschutz wer-
den strikt eingehalten.
Zum Schutz der Umwelt setzen wir unter Berücksichtigung wirtschaftli-
cher Gesichtspunkte bestmögliche Technik und Materialien ein.
Verpackung
Bei der Verpackung sind wir an den länderspezifischen Verwertungssys-
temen beteiligt, die ein optimales Recycling gewährleisten.
Alle verwendeten Verpackungsmaterialien sind umweltverträglich und
wiederverwertbar.
Elektro- und Elektronik-Altgeräte
Nicht mehr gebrauchsfähige Elektro- oder Elektronikgerä-
te müssen getrennt gesammelt und einer umweltgerech-
ten Verwertung zugeführt werden (Europäische Richtlinie
über Elektro- und Elektronik-Altgeräte).
Nutzen Sie zur Entsorgung von Elektro- oder Elektronik-
Altgeräten die länderspezifischen Rückgabe- und Sam-
melsysteme.
Nur Originalersatzteile verwenden. Schäden, die durch
nicht vom Hersteller gelieferte Ersatzteile entstehen, sind
von der Haftung ausgeschlossen.
Wenn sich eine Störung nicht beheben lässt, bitte an den zu-
ständigen Servicetechniker wenden.
Betriebs-
anzeige
Mögliche Ursache Abhilfe
dauernd
aus
Spannungsversorgung
unterbrochen
Spannungsversorgung einschalten.
Sicherung defekt Bei ausgeschalteter Spannungsver-
sorgung Sicherung tauschen
(Æ Bild 21 auf Seite 89)
Kurzschluss in BUS-
Verbindung
BUS-Verbindung prüfen und ggf.
instandsetzen.
dauernd
rot
Kodierschalter auf un-
gültiger Position oder
in Zwischenstellung.
Kodierschalter einstellen.
Temperaturfühler
defekt
Temperaturfühler prüfen.
Wenn Werte nicht übereinstimmen,
dann den Fühler austauschen
Spannung an den Anschlussklemmen
des Temperaturfühlers im Modul prüfen
.
Wenn die Fühlerwerte stimmen, aber
die Spannungswerte nicht überein-
stimmen, Modul austauschen
Interne Störung Modul austauschen.
blinkt rot Stopp-Schalter an I3
ist offen
Stopp-Schalter prüfen.
blinkt grün Schalter für max. Leis-
tung ist geschlossen
Max-Schalter an I2 prüfen
blinkt gelb Initialisierung
dauernd
grün
Kodierschalter auf 0 Kodierschalter einstellen.
Keine Störung Normalbetrieb
Tab. 7
0
1
2
3
4
5
6
7
8
9
10
6 720 647 922-52.1O
Betriebs-
anzeige
Mögliche Ursache Abhilfe
dauernd
aus
Spannungsversorgung
unterbrochen.
Spannungsversorgung einschalten.
Sicherung defekt. Bei ausgeschalteter Spannungsver-
sorgung Sicherung tauschen
(Æ Bild 21 auf Seite 89)
Kurzschluss in BUS-
Verbindung.
BUS-Verbindung prüfen und ggf.
instandsetzen.
dauernd
rot
Kodierschalter auf un-
gültiger Position oder
in Zwischenstellung.
Kodierschalter einstellen.
Interne Störung Modul austauschen.
blinkt gelb Initialisierung
dauernd
grün
Kodierschalter auf 0. Kodierschalter einstellen.
Keine Störung Normalbetrieb
Tab. 8
