72 | Instalação
MC 4006 720 819 669 (2016/05)
3.2 Instalação de um sensor da temperatura no compen-
sador hidráulico

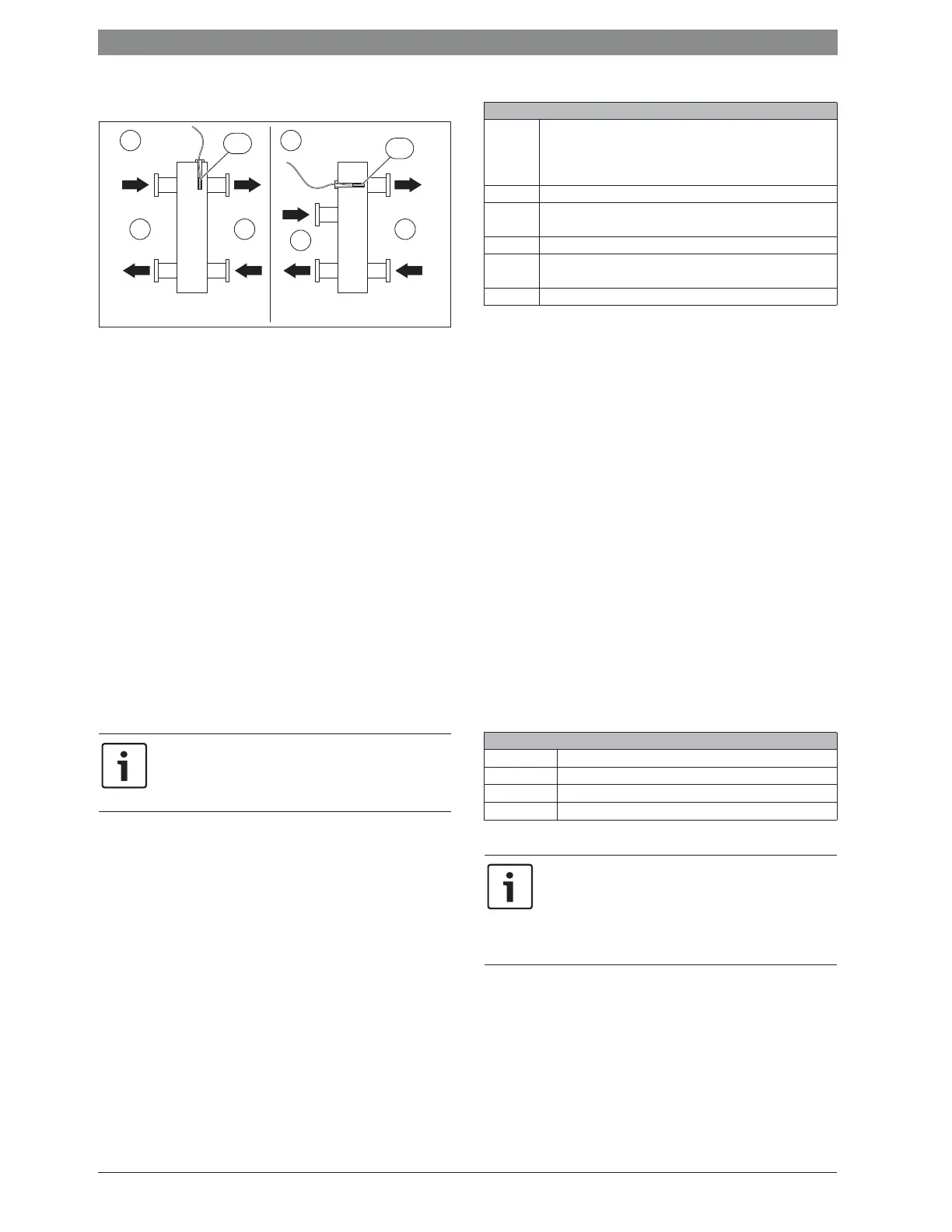

Fig. 4 Posição do sensor da temperatura de avanço (T0)
[1] Todos os equipamentos térmicos
[2] Todos os circuitos de aquecimento
A Compensador hidráulico, modelo 1
B Compensador hidráulico, modelo 2
-
1
Temperatura de avanço comum de todos os equipamentos térmicos
-
2
Temperatura de avanço comum de todos os equipamentos térmicos
-
3
Temperatura de avanço comum de todos os circuitos de aqueci-
mento
-
4
Temperatura de retorno comum de todos os circuitos de aqueci-
mento
T
0
Sensor da temperatura avanço no compensador hidráulico
T
0
deve ser posicionado de modo que -
3
seja abrangido, de forma inde-
pendente do fluxo volumétrico, do lado de todos os equipamentos tér-
micos [1]. Apenas dessa forma a regulação pode funcionar de forma
estável, mesmo em caso de cargas pequenas.
3.3 Ligação elétrica
▶ Tendo em atenção as diretivas em vigor para a ligação, utilizar cabos
elétricos que correspondam, pelo menos, ao modelo H05 VV-….
3.3.1 Ligação da ligação BUS e do sensor da temperatura
(lado da baixa tensão)
Ligação BUS geral
Comprimento total máximo das ligações BUS:
• 100 m com secção do condutor de 0,50 mm
2
• 300 m com secção do condutor de 1,50 mm
2
Ligação BUS equipamento térmico – módulo de cascata
▶ Ligar o equipamento térmico e módulos de cascata subordinados
directamente nos terminais de aperto BUS1 ... BUS4 (Æ Visão geral
da ocupação dos terminais de aperto).
Ligação BUS módulo de cascata – unidade de comando – outros módulos
▶ Em caso de cortes transversais condutores diferentes, utilizar a caixa
de distribuição para a ligação dos componentes BUS.
▶ Componentes BUS [B]através da caixa de distribuição [A] na estrela
(Æ fig. 20, página 88, ter em consideração as instruções da unidade
de comando e dos outros módulos).
Sonda da temperatura
Em caso de extensão do cabo do sensor, utilizar os seguintes cortes
transversais de condutores:
• até 20 m com secção do condutor de 0,75 mm
2
a 1,50 mm
2
• 20 m a 100 m com secção do condutor de 1,50 mm
2
Generalidades relativamente ao lado da baixa tensão
▶ Caso PO seja utilizado para a regulação, IA1 não deverá possuir
nenhuma ponte. Caso IA1 seja ligado em ponte e PO esteja aberto, é
efetuada a regulação para a temperatura de avanço máxima ajus-
tada.
▶ Para evitar influências indutivas: colocar todos os cabos de baixa ten-
são separados de cabos condutores de tensão de rede (distância
mínima 100 mm).
▶ Em caso de influências externas indutivas (por ex. de instalações
FV), executar a ligação do cabo com blindagem (por ex. LiYCY) e ligá-
lo à terra de um lado. Não ligar a blindagem para o condutor de pro-
teção no módulo ao terminal de aperto, mas sim à terra, por ex. ter-
minal de condutor de proteção ou tubos de água.
▶ Introduzir o cabo nas buchas já pré-montadas e ligar de acordo com
os esquemas de montagem.
3.3.2 Ligação da alimentação de tensão, bomba e misturadora
(lado de baixa tensão)
▶ Utilizar apenas cabos elétricos da mesma qualidade.
▶ Ter em atenção a fase correta de instalação da ligação de rede.
Não é permitida a ligação de rede através de uma ficha de contacto
de segurança.
▶ Ligar apenas componentes e módulos nas saídas de acordo com
estas instruções. Não devem ser ligados quaisquer comandos adicio-
nais que controlem outras peças da instalação.
Se o comprimento máximo do cabo da ligação BUS entre to-
dos os componentes BUS for ultrapassado ou se existir uma
estrutura em anel no sistema BUS, não é possível colocar a
instalação em funcionamento.
6 720 809 449-24.1O
1 2
A
1
2
B
T0
T0
ϑ
1
ϑ
3
ϑ
2
ϑ
4
ϑ
1
ϑ
3
ϑ
2
ϑ
4
Designações dos terminais de aperto (lado de baixa tensão d 24 V)
0-10 V Ligação
1)
para regulador da temperatura ambiente 0-10 V ou ges-
tão técnica do edifício com uma saída de regulador 0-10 V. Envio
de feedback de potência através de sinal de 0-10 V para a gestão
técnica de edifício no terminal de aperto 3
1) Ocupação de terminais: 1 - massa; 2 - entrada (imput) 0-10 V para pedido de
calor da gestão técnica do edifício; 3 - saída (output, opcional) 0-10 V para
feedback
BUS
2)
2) Em alguns aparelhos o terminal de aperto para o sistema BUS é rotulado com
EMS.
Ligação no regulador, módulos
BUS1...4 Ligação do equipamento térmico ou módulos de cascata subordi-
nados
I2, I3 Ligação de interruptor externo (Input)
OC1 Ligação
3)
Bomba com regulação das rotações através de sinal de
0-10 V (Output Cascade)
3) Ocupação de terminais: 1 – massa; 2 – saída (output); 3 – entrada (input,
opcional)
T0, T1, T2 Ligação do sensor da temperatura (Temperature sensor)
Tab. 4
Designações dos terminais de aperto (lado de baixa tensão)
120/230 V CA Ligação da tensão de rede
PC0, PC1 Ligação da bomba (Pump Cascade)
A0 Ligação para indicação de falha (Alert)
IA1 Ligação para regulador on/off 230 V)
Tab. 5
A ocupação das ligações elétricas depende da instalação
instalada. A descrição apresentada na fig. 13 a 20, a partir
da página 87 é uma sugestão para o processo de ligação elé-
trica. Os passos são apresentados parcialmente em cores
diferentes. Assim, é mais fácil reconhecer quais os passos
correspondentes.
