70 | Informações sobre o produto
MC 4006 720 819 669 (2016/05)
Este princípio básico vigora para as funções com codificação 1 a 4 e 8 a
9. Nestas funções o módulo regula sempre para a temperatura nominal
no sistema, e a subtemperatura / e temperatura excessiva serve de dife-
rença de comutação para os equipamentos térmicos.
2.3 Estratégias de regulação
2.3.1 Cascata de série padrão
Os equipamentos térmicos/módulos ligados são ativados/desativados
de acordo com a cablagem.
Por ex., o equipamento térmico é ligado ao terminal de aperto BUS1 em
primeiro, o equipamento térmico no terminal de aperto BUS2 em
segundo e assim por diante.
Quando os equipamentos térmicos forem desativados, a ordem é inver-
tida. O equipamento térmico ativado por último é o primeiro a ser desa-
tivado.
A regulação tem em conta que a potência durante a ativação ou desativa-
ção de um equipamento térmico sobe ou desce bruscamente.
2.3.2 Cascata de série otimizada
O objectivo desta estratégia de regulação é operar o equipamento tér-
mico com os tempos de funcionamento do queimador o mais seme-
lhante possível.
Os equipamentos térmicos ligados são ativados ou desativados de
acordo com os tempos de funcionamento do queimador. Os tempos de
funcionamento do queimador são comparados a cada 24 horas e a
ordem é determinada de novo.
O equipamento térmico com o menor tempo de funcionamento do quei-
mador é ativado em primeiro, o com o maior tempo de funcionamento é
ativado por último.
Quando os equipamentos térmicos forem desativados, a ordem é inver-
tida. O equipamento térmico ativado por último é o primeiro a ser desa-
tivado.
A regulação tem em conta que a potência durante a ativação ou desativa-
ção de um equipamento térmico aumenta ou desce bruscamente
(Æ cap. 2.2.1).
2.3.3 Cascata de série com cobertura de carga de pico
Esta estratégia de regulação é útil quando a carga de aquecimento é uni-
forme durante mais tempo (carga básica) e mais alta em pouco tempo
(carga de pico).
Os equipamentos térmicos nos terminais de aperto BUS1 e BUS2
cobrem por isso a carga básica. Os equipamentos térmicos nos termi-
nais de aperto BUS3 e BUS4 são ligados, para cobrir o consumo esti-
mado de energia em carga de pico.
Os equipamentos térmicos nos terminais de aperto BUS3 e BUS4 são
ligados, quando a temperatura de avanço necessária ultrapassar um
valor limite ajustável ou a temperatura exterior cair abaixo de um valor
limite ajustável.
Quando os equipamentos térmicos forem desativados, a ordem é inver-
tida. O equipamento térmico ativado por último é o primeiro a ser desa-
tivado.
A regulação tem em conta que a potência durante a ativação ou desativa-
ção de um equipamento térmico aumenta ou desce bruscamente
(Æ cap. 2.2.1).
2.3.4 Cascata paralela
Esta estratégia de regulação deve ser utilizada, quando os equipamen-
tos térmicos têm um grau de modulação semelhante.
Assim que num aparelho ativado é alcançada 68 % da potência, é ati-
vado o aparelho seguinte.
Dessa forma os equipamentos térmicos são operados com tempos de
funcionamento do queimador semelhantes, uma vez que regra geral,
todos os equipamentos térmicos estão a funcionar em simultâneo. Caso
todos os equipamentos térmicos estejam ativados, estes são operados
na mesma medida de forma modular.
2.3.5 Regulação da potência
Esta estratégia de regulação tem aplicação quando a instalação de aque-
cimento é regulada através da gestão técnica do edifício, através de uma
ligação de 0-10 V.

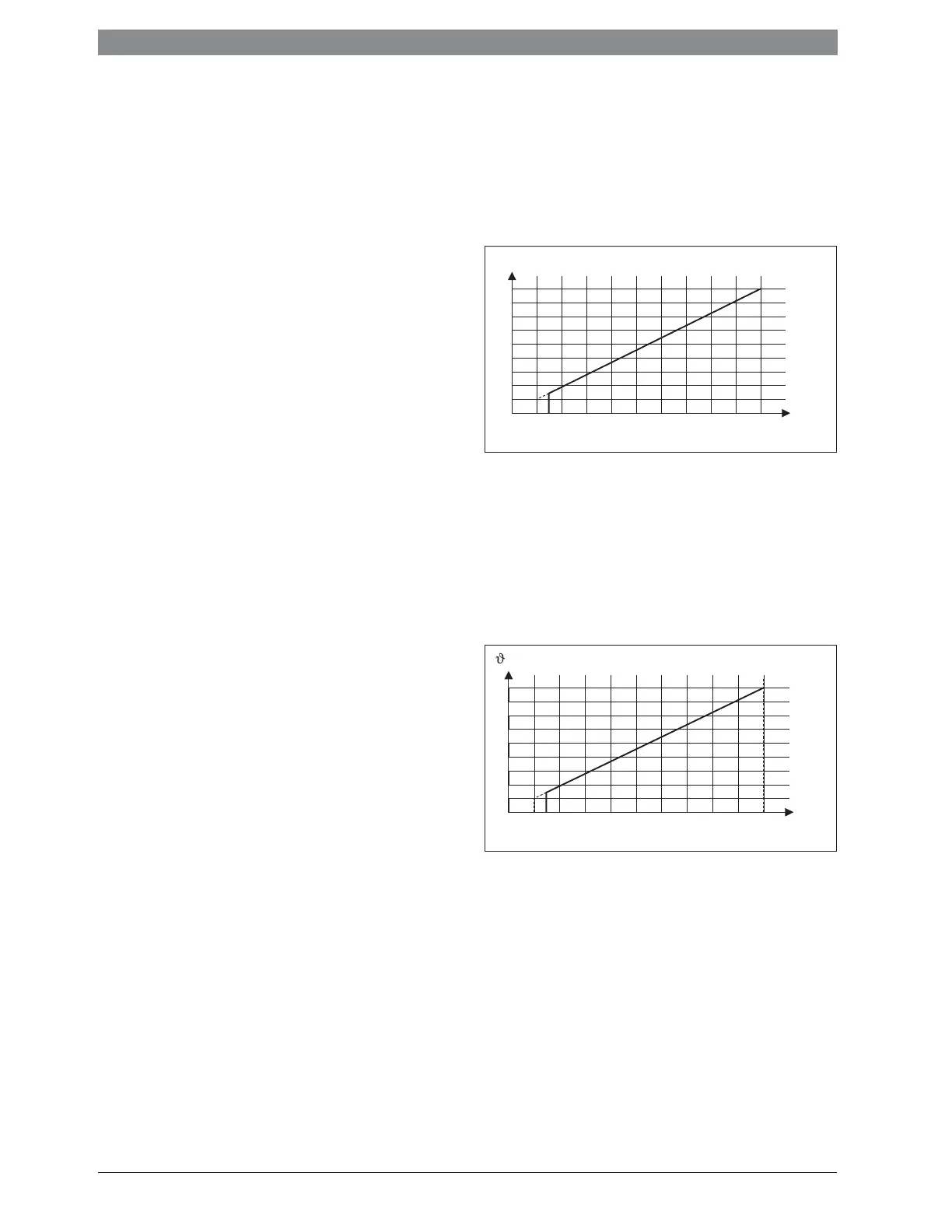

Fig. 1 Relação linear entre sinal 0-10 V (U em Volt) e potência solici-
tada P (em percentagem em relação à potência máxima da ins-
talação)
Os equipamentos térmicos ligados são ligados ou desligados de acordo
com a potência solicitada conforme a codificação do módulo e cascata
de série padrão ou optimizada.
2.3.6 Regulação da temperatura de avanço
Esta estratégia de regulação tem aplicação quando a instalação de aque-
cimento é regulada através da gestão técnica do edifício, com uma saída
de regulador 0-10 V.
Fig. 2 Relação linear entre o sinal 0-10 V (U em Volt) e temperatura de
avanço solicitada - (em °C relativamente à gama de tempera-
tura mínima de avanço até temperatura máxima de avanço
[ajuste básico 20 °C a 90 °C])
Os equipamentos térmicos ligados são ativados ou desativados de
acordo com a temperatura de avanço solicitada conforme a codificação
do módulo e cascata de série padrão ou otimizada.
2.3.7 Avanço da bomba
Em todas as estratégias de regulação (Æ cap. 2.3.1 a 2.3.6) antes do
arranque do queimador a bomba circuladora arranca sempre com dois
minutos de antecedência. Isto reduz o salto térmico no avanço e evita a
ativação dos dispositivos de controlo de salto térmico (caso o equipa-
mento térmico os possua).
6 720 809 449-21.1O
P / %
U / V
1
10
100
1,5 10
6 720 809 449-22.2O
/ °C
U / V
1
20
90
1,5 10
