44 | Installation
MC 4006 720 819 669 (2016/05)

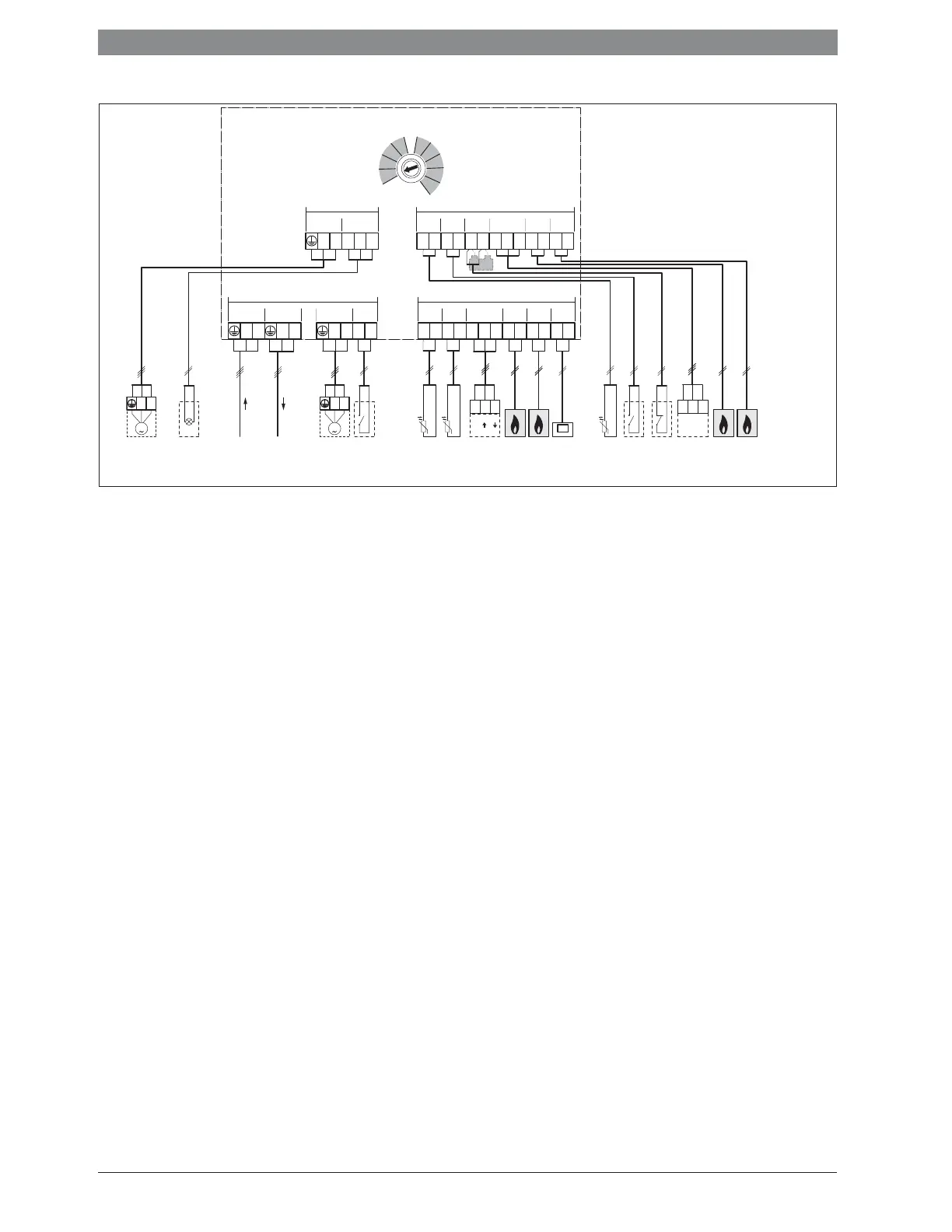

Légende de la figure ci-dessus et des figures 24 à 26 (pas de désignation des bornes de raccordement) :
230 V CA Raccordement tension secteur
A0 Affichage des défauts à distance 230 V non fourni
BUS Système BUS EMS 2 / EMS plus (ne pas raccorder à BUS1 ...
BUS4)
BUS1...4 Système BUS EMS / EMS plus ou BUS bifilaire EMS 2 / 2
(raccorder directement à HS1 ... HS4 ou M1 ... M4)
CON Module de commande avec système BUS EMS 2 / EMS plus
(Controler)
GLT Télégestion avec interfaces 0-10 V (GebäudeLeitTechnik)
HS1, HS5, HS9, HS13
Générateur de chaleur 1 (HS1 à BUS1), 2 (HS5 à BUS2),
3 (HS9 à BUS3) et 4 (HS13 à BUS4) au seul MC 400 /
(Heat Source)
HS1...4 Générateur de chaleur 1 (à BUS1) ... 4 (à BUS4) au premier
MC 400 subordonné (M1) / (Heat Source)
HS5...8 Générateur de chaleur 1 (à BUS1) ... 4 (à BUS4) au deuxième
MC 400 subordonné (M2) / (Heat Source)
I2 Interrupteur pour puissance maximale (tous les appareils
vont sur puissance maximale. si raccordés ; Input)
I3 Interrupteur d’arrêt (la demande de chauffe de tous les appa-
reils est interrompue si ouvert ; Input)
IA1 Entrée régulateur on/off 230 V (codage 6 ... 9)
M1...4 Module cascade subordonné 1 (à BUS1) ... 4 (à BUS4)
MC 400 Module cascade
MM 100 Module circuit de chauffage (EMS 2 / EMS plus)
PC0 Pompe de cascade (marche/arrêt ou régulation du régime en
option via signal 0-10 V avec raccordement OC1 ; Pump
Cascade) ; uniquement pour générateurs de chaleur sans
pompe
PC1 Pompe de chauffage (Pump Circuit) ; uniquement avec un
circuit de chauffage sans mélangeur et sans MM 100 (pompe
d’alimentation ou pompe de chauffage)
PO Entrée et feed-back pour régulation de puissance via signal
0-10 V (Power In-/Output) ; affectation des bornes : 1 –
2 entrée ; 1 – 3 sortie)
T0 Sonde de température départ (Temperature sensor)
T1 Sonde de température extérieure (Temperature sensor)
T2 Sonde de température de retour (nécessaire uniquement si
PC0 avec régulation de la vitesse par signal 0-10 V au raccor-
dement OC1 ; sinon en option ; Temperature sensor)
1) Nécessaire uniquement si aucun interrupteur d’arrêt n’est
raccordé à la borne de raccordement I3.
