64 | Installatie
MC 4006 720 819 669 (2016/05)

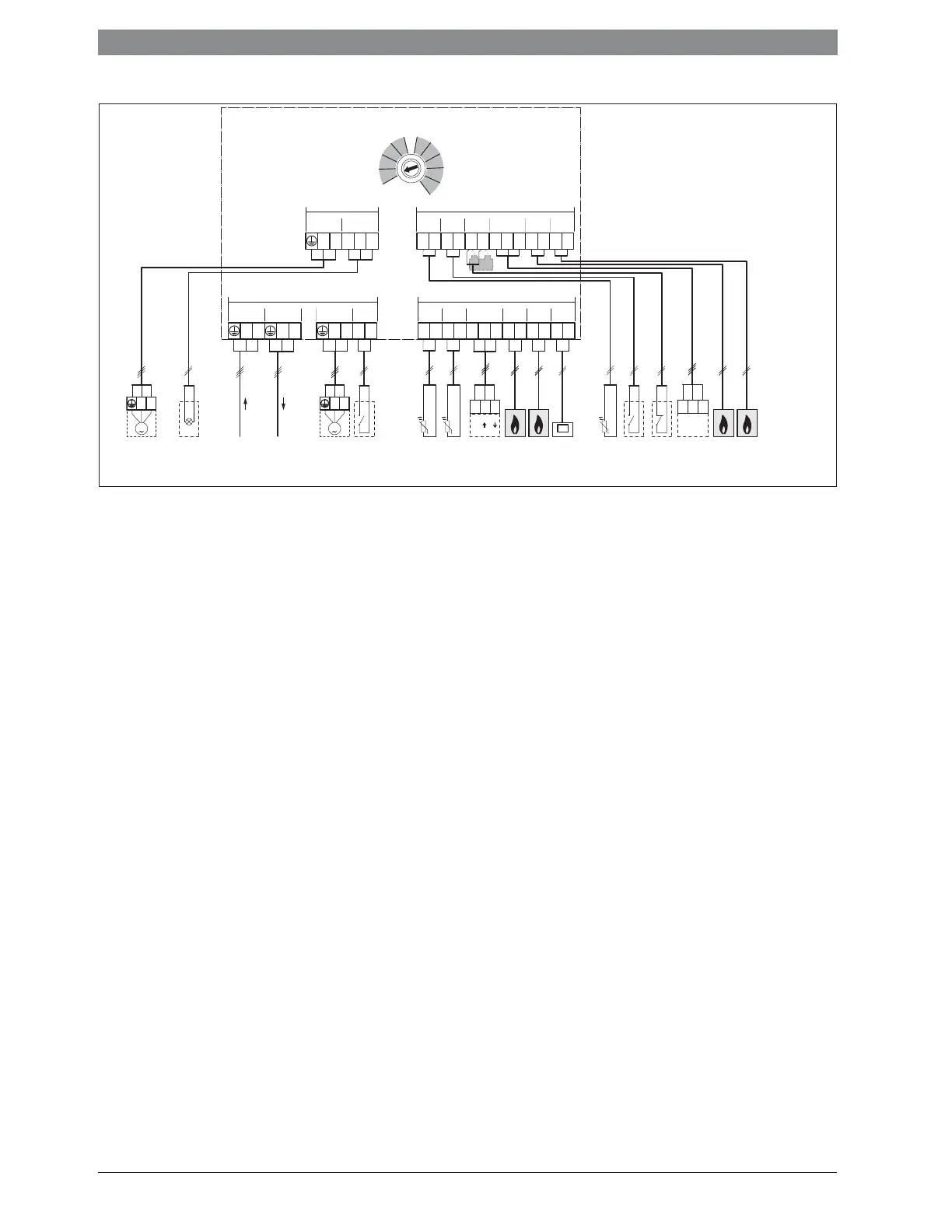

Legenda bij afbeelding boven en bij afbeelding 24 tot 26 (geen identificatie van de aansluitklemmen):
230 V AC Aansluiting netspanning
A0 Storingsmelding op afstand 230 V lokaal
BUS BUS-systeem EMS 2 / EMS plus (niet op BUS1 ... BUS4
aansluiten)
BUS1...4 BUS-systeem EMS / EMS plus of EMS 2 / 2-draads-BUS
(direct op HS1 ... HS4 of M1 ... M4 aansluiten)
CON Bedieningseenheid met BUS-systeem EMS 2 / EMS plus
(Controler)
GLT Gebouwautomatiseringstechniek met 0-10 V interface
(GebäudeLeitTechnik)
HS1, HS5, HS9, HS13
Warmtebron 1 (HS1 op BUS1), 2 (HS5 op BUS2), 3 (HS9 op
BUS3) en 4 (HS13 op BUS4) op enkele MC 400 / (Heat Source)
HS1...4 Warmtebron 1 (op BUS1) ... 4 (op BUS4) op eerste slave-
MC 400 (M1) / (Heat Source)
HS5...8 Warmtebron 1 (op BUS1) ... 4 (op BUS4) op tweede slave-
MC 400 (M2) / (Heat Source)
I2 Schakelaar voor maximaal vermogen (alle warmteproducen-
ten leveren maximaal vermogen, indien gesloten; Input)
I3 Stopschakelaar (warmtevraag naar alle warmtebronnen
wordt onderbroken, indien geopend; Input)
IA1 Ingang aan/uit-regelaar 230 V (codering 6 ... 9)
M1...4 Slave-cascademodule 1 (op BUS1) ... 4 (op BUS4)
MC 400 Cascademodule
MM 100 CV-circuitmodule (EMS 2 / EMS plus)
PC0 Cascadepomp (aan/uit of optionele toerentalregeling via of
0-10 V-signaal met op aansluiting OC1; Pump Cascade);
alleen bij warmtebronnen zonder pomp
PC1 CV-pomp (Pump Circuit); alleen bij een ongemengd cv-cir-
cuit zonder MM 100(transferpomp of cv-pomp)
PO Ingang en feedback voor vermogensregeling via een 0-10 V-
signaal (Power In-/Output); klembezetting: 1 – 2 ingang+
1 – 3 uitgang)
T0 Temperatuursensor aanvoer (Temperature sensor)
T1 Temperatuursensor buitentemperatuur (Temperature
sensor)
T2 Temperatuursensor retour (alleen nodig, wanneer PC0 met
toerentalregeling via 0-10 V-signaal op aansluiting OC1; an-
ders optie; Temperature sensor)
1) Alleen nodig, wanneer op de aansluitklem I3 geen stopscha-
kelaar is aangesloten.
6 720 809 449-16.4O
HS1*
M1*
HS5*
M2*
HS9*
M3*
HS13*
M4*
CONT2IA1A0
PC0
123
PO
(-) (+) (+)
123
0-10V
M
PC1
NL
T1 T0
M
PC0
NL
I2 I3230 V AC230 V AC
CNO NC
A0
120/230 V AC
NL N LINN63L
120/230VAC 120/230VAC
PC1 IA1
123
0-10V
1212
T1
T2 BUS1
MC400
120/230 V AC
≤ 24V
0
1
2
3
4
5
6
7
8
9
10
10
1)
12 12
BUS
12
BUS2
123
OC1
BUS3 BUS4
12 1212 1212
T0 I2 I3
≤ 24V
N63
PC0
1)
