Instalación | 39US
6 720 646 951 (2011/09)Copyright
4.2.2 Espacios libres minimos recomendados para
servicio
Si fuera necesario el servicio del Pro 5000C Tronic,
observe las siguientes distancias. No son necesarios
espacios libres, pero facilita la labor de servicio.

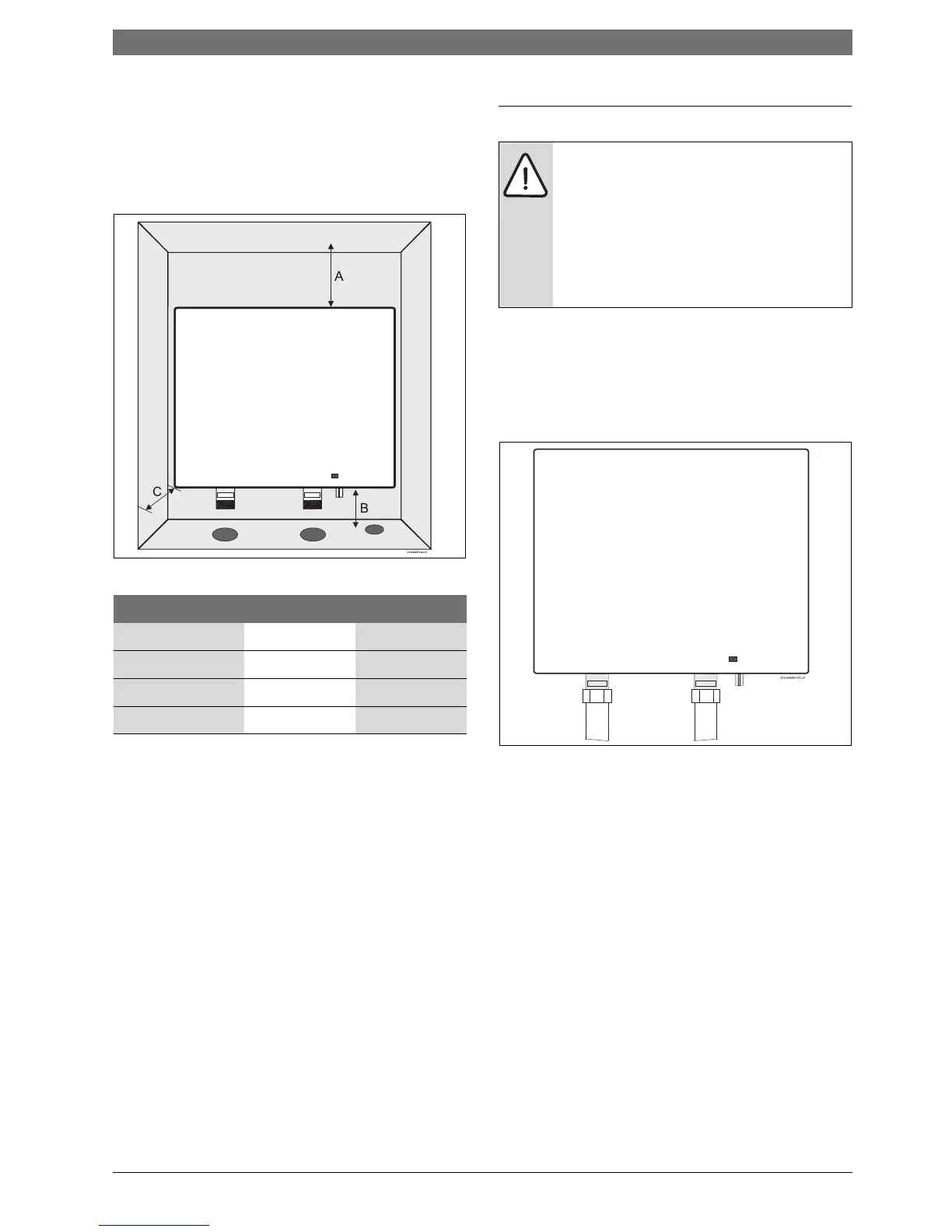

Fig. 5 Distancias mínimas
4.3 Montaje del calentador de agua
B Afloje los tornillos de sujeción en la cubierta frontal y
tome la cubierta del calentador. Sostenga la placa
posterior en posición contra la pared y marque los
cuatro orificios de montaje de montaje.
B Taladre los orificios y fije el calentador con los cuatro
tornillos para madera suministrados.
Fig. 6 Posición de montaje vertical
WH17 WH27
Superior (A) 12" 12"
Lados 0" 0"
Parte inferior (B) 6" 6"
Parte inferior (C) 12" 12"
Tab. 6 Distancias mínimas
ADVERTENCIA:
B El aparato debe ser instalado en la orien-
tación que se muestra en la Fig. 6 es de-
cir, montado en posición vertical con los
accesorios de agua en la parte inferior
del calentador. Bajo ninguna circunstan-
cia se debe montar el calentador de ma-
nera diferente.
