2.7 Schéma de cablage

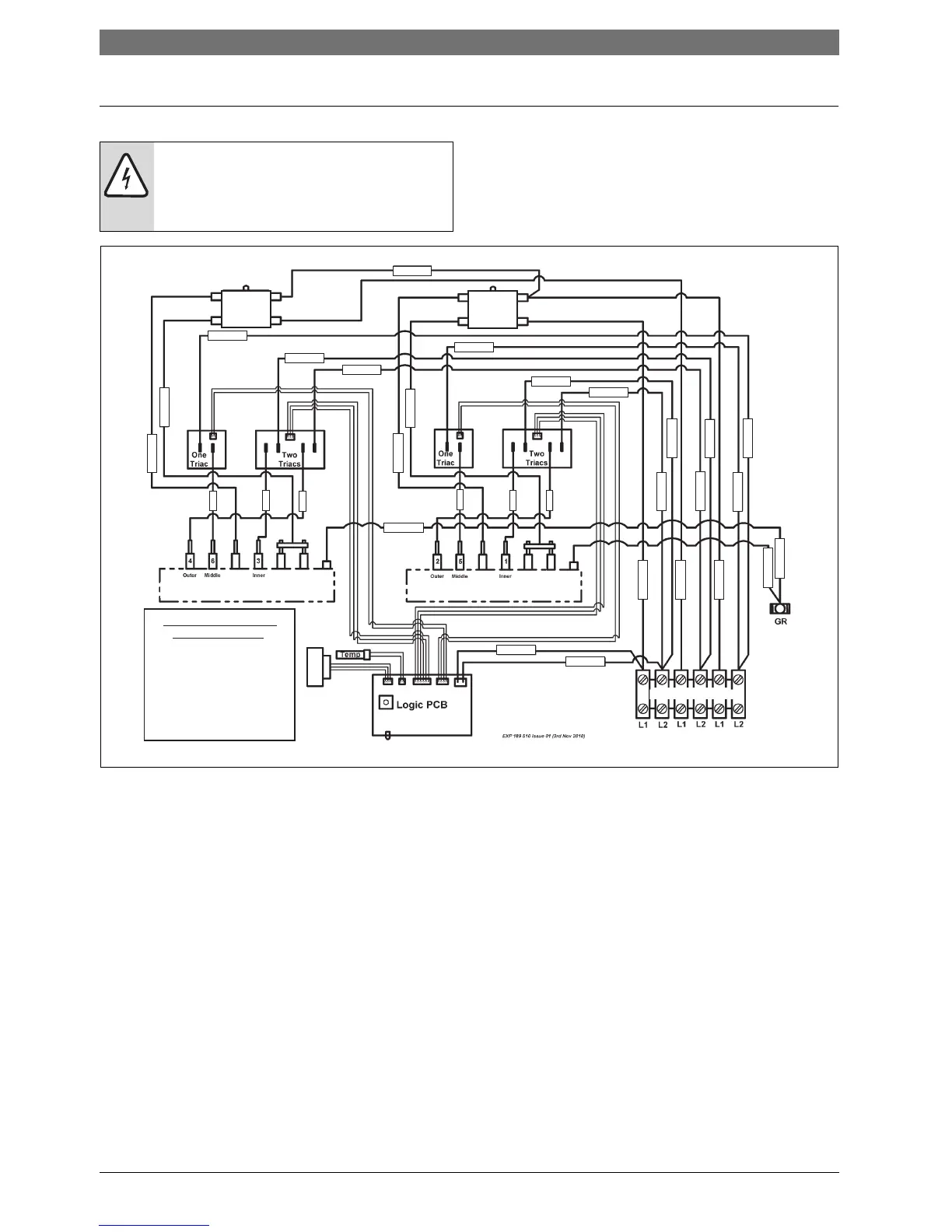

Fig. 3 Schéma de câblage interne pour l'unité monophasée WH27.
DANGER : Risque de choc électrique!
B Toujours couper l'alimentation électrique
de l'unité avant toute intervention sur le
chauffe-eau.
6720648180-02.1V
Gris
Gris
Nior
Marron
Gris
Gris
(vert/jau)
Noir
Noir
Marron
Couverclesdelaitondegauche(vuefrontale)
Alimentation1/2/3
Schémadecâblage27kW,
alimentation3x240V.
Attention:
couperl'alimentation
électriqueavanttoute
installationetentretiende
serviceàexécuter
exclusivementpar
unélectricienagréé.
(vert/jau)
Rouge
Coupe
circuit
2pôles
Coupe
circuit
2pôles
Débit
Couverclesdelaitondedroite(vuefrontale)
Bornier
Cartesdecircuits
imprimésvuedu
côtébranchement
Cartesdecircuits
imprimésvuedu
côtébranchement
Rouge
Rouge
Rouge Rouge
Bleu
Bleu
Marron
Marron
Rouge
Blue
(vert/jau)
Gris
Marron
Marron
Bleu
Gris
Marron
Rouge
Rouge
