Installation | 65US
6 720 646 951 (2011/09)Copyright
4.2.2 Espace libre minimum recommandé pour les
services d'entretien
Lorsque des services d'entretien sont requis pour le Tro-
nic 5000C Pro, veuillez observer les espaces libres
recommandés suivants. Il ne s'agit pas d'espaces libres
obligatoires, mais ceux-ci permettent de faciliter le tra-
vail d'entretien.

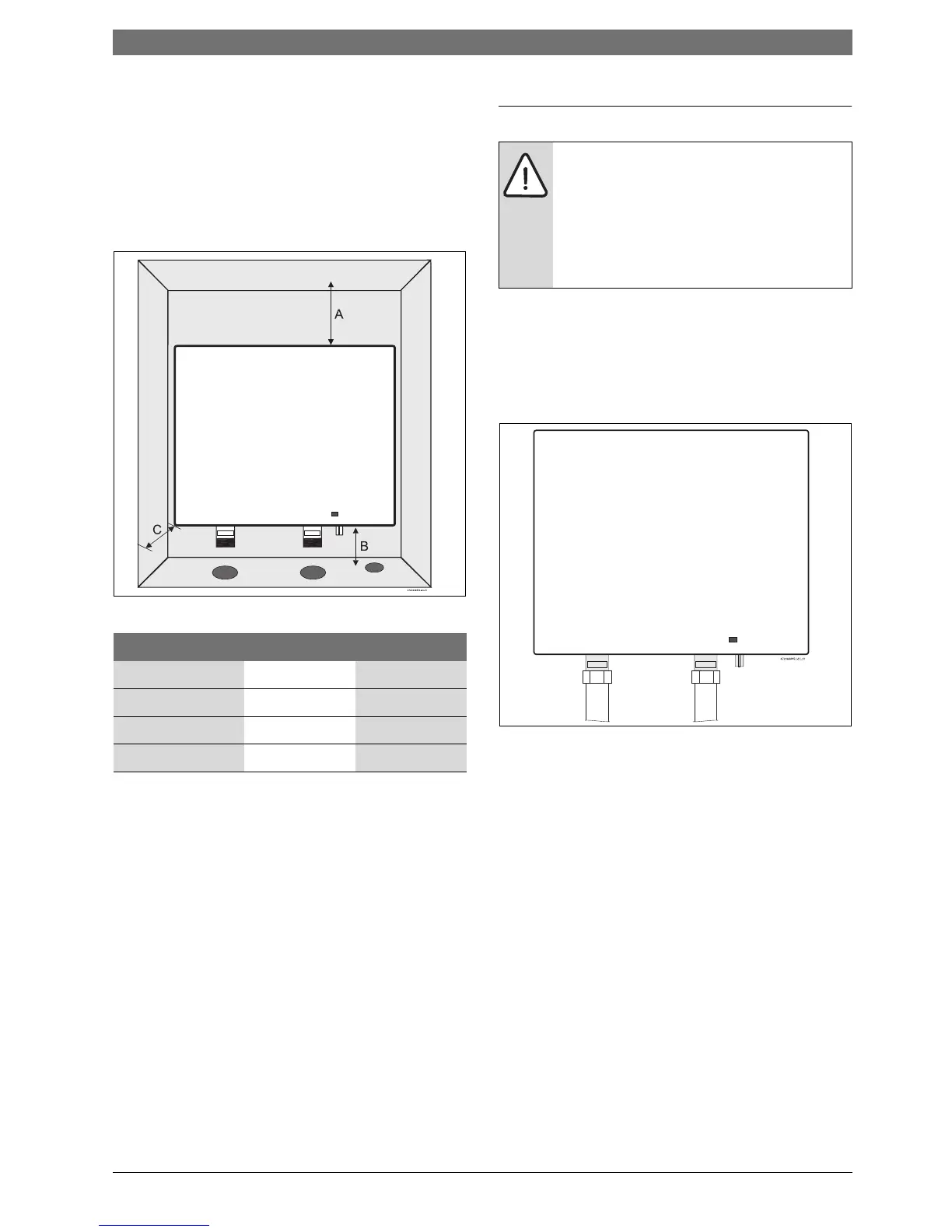

Fig. 5 Espace libre minimum recommandé
4.3 Montage du chauffe-eau
B Dévisser les vis de fixation à l'avant du capot et sépa-
rer le capot du chauffe-eau. Maintenir la plaque arriè-
re en position le long du mur et marquer les quatre
trous de fixation.
B Percer les trous et fixer le chauffe-eau à l'aide des
quatre vis à bois fournies.
Fig. 6 Montage en position verticale
WH17 WH27
Haut (A) 12" 12"
Côtés 0" 0"
Bas (B) 6" 6"
Face (C) 12" 12"
Tab. 6 Espace libre minimum recommandé
AVERTISSEMENT :
B Le chauffe-eau ne peut être installé que
conformément à l'orientation présentée
Fig. 6 i.e., c'est-à-dire, en position verti-
cale avec les raccords d'eau en bas. Le
chauffe-eau ne peut en aucun cas être
installé d'une autre manière.
