Branchements électriques

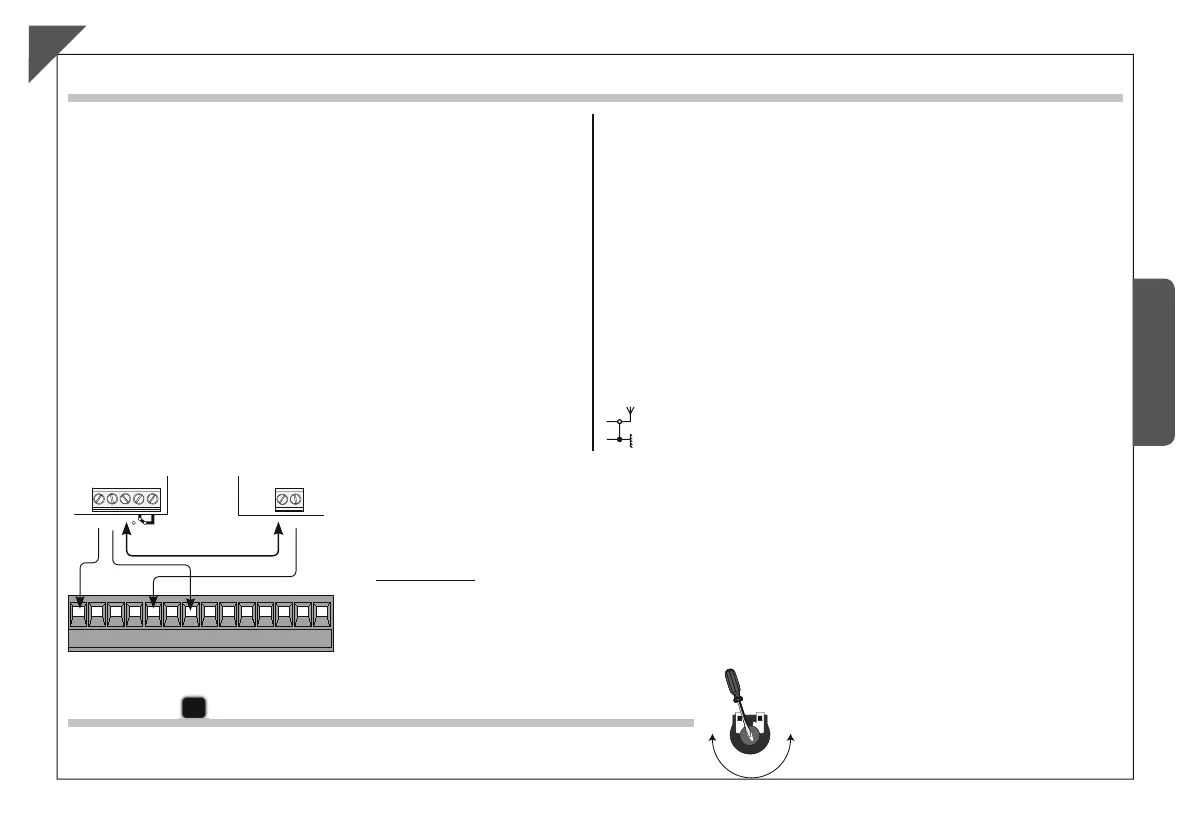

Connexion électrique pour le fonctionnement du test de contrôle de sécurité des photocellules
- sélectionnez le dip 8 sur ON pour mettre en fonction le test ;
IMPORTANT :
Quand vous mettez en fonction le test de sécurité, si vous n’utilisez pas les contacts N.C,
vous devez les exclure sur les DIP correspondants
FR
% %
43
0
#
#
L-N
Alimentation 230V (a.c.)
10-11
Alimentation accessoires 24V (A.C.) max. 30W
10-E7
Clignotant coupole 24V (A.C.) max.8W
10-5
Voyant “barrière ouverte (24V-3W max.)
10-E6
Cordon lumineux 24V (A.C.) max. 24W
2-C1
Contact (N.F.) de «réouverture durant la fermeture»
2-C5
Contact (N.O.) de «fermeture immédiate»
U-V-W
Moteur 230V (a.c.)
1-2
Bouton d’arrêt (N.F.)
2-3
Bouton ouvre (N.O.)
2-3P Bouton pour l’ouverture (N.O.) pour la fonction accouplé
et/ou douille.
2-4
Bouton de fermeture (N.O.)
2-7
Bouton pour la commande (N.O.)
EB-EB
Sortie alimentée par le bloc électrique
(VB2 = bloc électrique 24V, VB1 = bloc électrique 12V)
F-FA
Branchement fin de course ouvre (N.F.)
F-FC
Branchement fin de course ferme (N.F.)
A-B-GND
Connexion pour barrières couplées
+ E D
Branchement Encoder
Branchement antenne
48
48
48
#
.#
(DIR)
Reglages
A.C.T Trimmer = temps de fermeture automatique min. 1 sec, max. 120 sec.
C
