Elektrische aansluitingen
NL

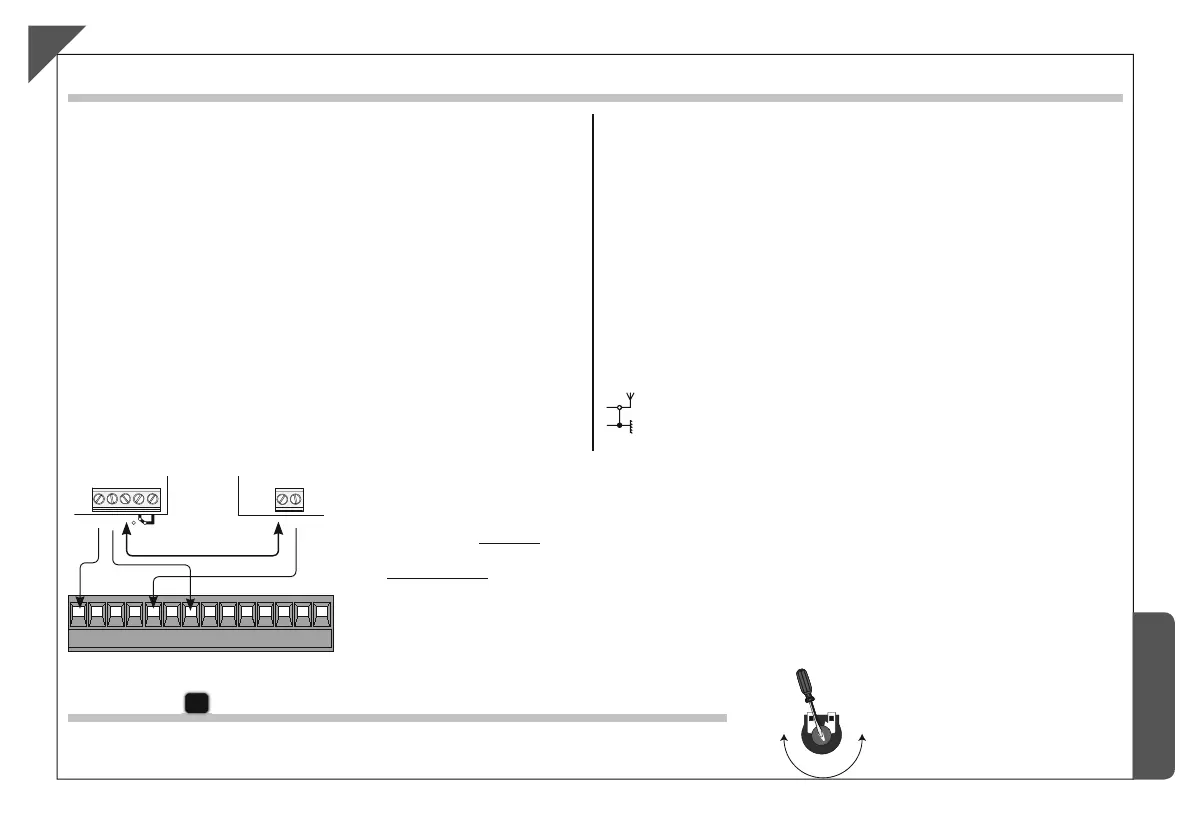

Elektrische aansluiting voor de fotocellentest
- zet de dip 8 op ON om de test in te schakelen.
BELANGRIJK:
Als u een test van de beveiligingen draait en u gebruikt de N.C.-contacten niet, sluit u deze uit
met de bijbehorende DIP’s.


% %
43


0 
#
#
L-N Voeding 230V (W.S.) 50/60 Hz
10-11
Voeding toebehoren 24V (W.S.) max. 30W
10-E7 Koepelvormig knipperlicht 24V (A.C.) max.8W
10-5 Waarschuwingslampje “slagboom open” (24V-3W max.)
10-E6 Lichtgevende buis 24V (A.C.) max. 24W
2-C1 Contact (N.C.) voor «heropening tijdens sluiting»
2-C5 Contact (N.O.) voor «onmiddellijke sluiting»
U-V-W Motor 230V (W.S.)
1-2 Stopknop (N.C.)
2-3 Knop openen (N.O.)
2-3P Knop voor opening (N.O.) voor functie gekoppeld en/of koker
2-4 Knop voor sluiting (N.O.)
2-7 Commandoknop (zie dip-switch 2 selectie functies)
EB-EB Uitgang met voeding voor elektrische blokkering
(VB2 = elektrische blokkering 24V, VB1 = elektrische blokkering 12V)
F-FA Aansluiting eindschakelaar open (N.C.)
F-FC Aansluiting eindschakelaar dicht (N.C.)
A-B-GND Aansluiting voor toegevoegde slagbomen
+ E D Encoderaansluiting
Aansluiting van de antenne
48

48 
  48
#



.#

(DIR)
Afstellingen
C


A.C.T Trimmer = Instelling tijd voor automatische sluiting min 1 sec, max. 120 sec.
Pag.
23
23 - Handleiding nummer:
319
319
LR
LR
13
13 ver.
1.0
1.0 12/2007 © CAME cancelli automatici s.p.a.
De gegevens en informatie in deze handleiding voor de installatie zijn op elk ogenblik vatbaar voor wijziging zonder verplichting tot waarschuwing vooraf door Came Cancelli Automatici S.p.A.
NEDERLANDS
Elektrische aansluitingen
NL
Elektrische aansluiting voor de fotocellentest
- zet de dip 8 op ON om de test in te schakelen.
BELANGRIJK:
Als u een test van de beveiligingen draait en u gebruikt de N.C.-contacten niet, sluit u deze uit
met de bijbehorende DIP’s.


% %
43


0 
#
#
L-N Voeding 230V (W.S.) 50/60 Hz
10-11
Voeding toebehoren 24V (W.S.) max. 30W
10-E7 Koepelvormig knipperlicht 24V (A.C.) max.8W
10-5 Waarschuwingslampje “slagboom open” (24V-3W max.)
10-E6 Lichtgevende buis 24V (A.C.) max. 24W
2-C1 Contact (N.C.) voor «heropening tijdens sluiting»
2-C5 Contact (N.O.) voor «onmiddellijke sluiting»
U-V-W Motor 230V (W.S.)
1-2 Stopknop (N.C.)
2-3 Knop openen (N.O.)
2-3P Knop voor opening (N.O.) voor functie gekoppeld en/of koker
2-4 Knop voor sluiting (N.O.)
2-7 Commandoknop (zie dip-switch 2 selectie functies)
EB-EB Uitgang met voeding voor elektrische blokkering
(VB2 = elektrische blokkering 24V, VB1 = elektrische blokkering 12V)
F-FA Aansluiting eindschakelaar open (N.C.)
F-FC Aansluiting eindschakelaar dicht (N.C.)
A-B-GND Aansluiting voor toegevoegde slagbomen
+ E D Encoderaansluiting
Aansluiting van de antenne
48

48 
  48
#



.#

(DIR)
Afstellingen
C


A.C.T Trimmer = Instelling tijd voor automatische sluiting min 1 sec, max. 120 sec.
