Seite 1515 - Handbuch-Code: 319319LRLR1313 ver. 1.01.0 12/2007 © CAME cancelli automatici s.p.a.
Sämtliche in der Installationsanleitung aufgeführten Daten und Informationen können jederzeit und ohne Vorankündigung von CAME cancelli automatici s.p.a verändert werden.
Elektrischer anschluss

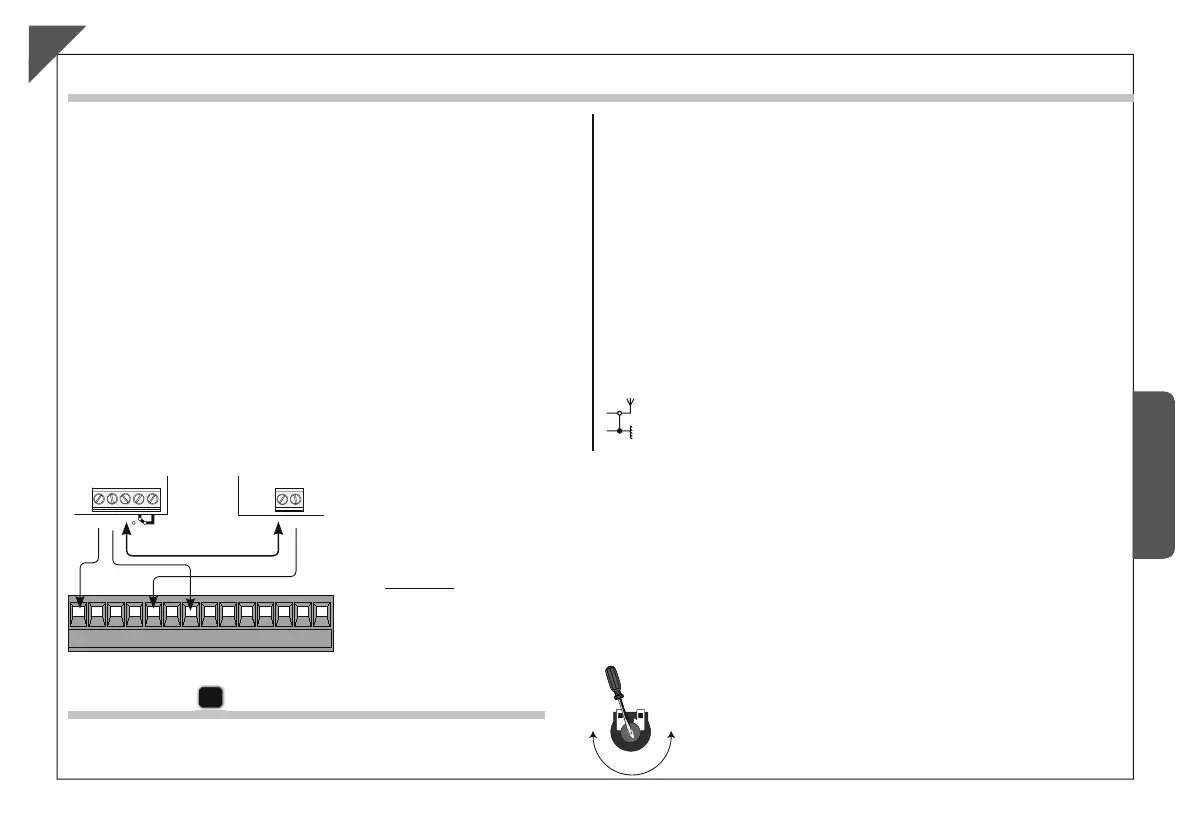

Elektrische Verbindung für Sicherheitstest der Lichtschranken
- Dip 8 auf ON stellen, um Sicherheitstest zu aktivieren.
WICHTIG:
Wenn die Funktion Sicherheitstest aktiviert wird, müssen die Kontakte N.C. – bei
Nichtverwendung – auf den jeweiligen DIPs ausgeschlossen werden
% %
43
0
#
#
L-N
Speisung 230V (W.S.)
10-11
Speisung der Zubehörteile 24V (W.S.) max. 30W
10-E7
Blinkkuppel 24V (A.C.) max.8W
10-5
Kontrolllampe “ Schranke offen” (24V-3W max.)
10-E6
Leuchtschnur 24V (A.C.) max. 24W
2-C1 Kontakt (N.C.) für erneute Öffnung während der Schließung
2-C5 Kontakt (N.O.) Sofortige Schließung
U-V-W
Einphasen 230V (W.S.)
1-2
Stoppaste (N.C.)
2-3
Öffnungstaste (N.O.)
2-3P Öffnungstaste (N.O.) für gekoppelte Funktion u/o Kompass
2-4
Schließtaste (N.O.)
2-7
Steuertaste (siehe Dip 2 Funktionswahl)
EB-EB
Für Elektrosperre gespeister Ausgang
(VB2 = Elektrosperre 24V, VB1 = Elektrosperre 12V)
F-FA
Anschluss Öffnungsendschalter (N.C.)
F-FC
Anschluss Schließendschalter (N.C.)
A-B-GND
Verbindung für kombinierte Schranken
+ E D
Encoder Anschluss
Antenne Anschluss
48
48
48
#
.#
(DIR)
Einstellungen
C
Trimmer T.C.A. = Automatikschließzeit min. 1”, max. 120”
Seite 1515 - Handbuch-Code: 319319LRLR1313 ver. 1.01.0 12/2007 © CAME cancelli automatici s.p.a.
Sämtliche in der Installationsanleitung aufgeführten Daten und Informationen können jederzeit und ohne Vorankündigung von CAME cancelli automatici s.p.a verändert werden.
Elektrischer anschluss
Elektrische Verbindung für Sicherheitstest der Lichtschranken
- Dip 8 auf ON stellen, um Sicherheitstest zu aktivieren.
WICHTIG:
Wenn die Funktion Sicherheitstest aktiviert wird, müssen die Kontakte N.C. – bei
Nichtverwendung – auf den jeweiligen DIPs ausgeschlossen werden
% %
43
0
#
#
L-N
Speisung 230V (W.S.)
10-11
Speisung der Zubehörteile 24V (W.S.) max. 30W
10-E7
Blinkkuppel 24V (A.C.) max.8W
10-5
Kontrolllampe “ Schranke offen” (24V-3W max.)
10-E6
Leuchtschnur 24V (A.C.) max. 24W
2-C1 Kontakt (N.C.) für erneute Öffnung während der Schließung
2-C5 Kontakt (N.O.) Sofortige Schließung
U-V-W
Einphasen 230V (W.S.)
1-2
Stoppaste (N.C.)
2-3
Öffnungstaste (N.O.)
2-3P Öffnungstaste (N.O.) für gekoppelte Funktion u/o Kompass
2-4
Schließtaste (N.O.)
2-7
Steuertaste (siehe Dip 2 Funktionswahl)
EB-EB
Für Elektrosperre gespeister Ausgang
(VB2 = Elektrosperre 24V, VB1 = Elektrosperre 12V)
F-FA
Anschluss Öffnungsendschalter (N.C.)
F-FC
Anschluss Schließendschalter (N.C.)
A-B-GND
Verbindung für kombinierte Schranken
+ E D
Encoder Anschluss
Antenne Anschluss
48
48
48
#
.#
(DIR)
Einstellungen
C
Trimmer T.C.A. = Automatikschließzeit min. 1”, max. 120”
