1.0 12/2007 © CAME cancelli automatici s.p.a.
I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
% %
43
0
#
#
Collegamenti elettrici
IT
L-N Alimentazione 230V (a.c.) 50/60 Hz
10-11
Alimentazione accessori 24V (a.c.)
10-E7
Cupola lampeggiante 24V - 8W max.
10-5
Lampada spia (Portata contatto: 24V - 3W max.) barriera aperta
10-E6
Cordone luminoso 24V - 24W max.
2-C1 Contatto (N.C.) di riapertura durante la chiusura
2-C5 Contatto (N.O.) di chiusura immediata
U-V-W Motoriduttore 230V a.c.
1-2
Pulsante di stop (contatto N.C.)
2-3
Pulsante di apertura (N.O.)
2-3P Pulsante di apertura (N.O.) per funz. abbinato e/o bussola
2-4
Pulsante di chiusura (N.O.)
2-7
Pulsante per comandi (N.O.)
EB-EB
Uscita di alimentazione per eletroblocco
(VB2 = elettroblocco a 24V, VB1 = elettroblocco a 12V)
F-FA
Finecorsa apre (N.C.)
F-FC
Finecorsa chiude (N.C.)
A-B-GND
Collegamento per barriere abbinate
+ E D
Collegamento Encoder
Collegamento antenna

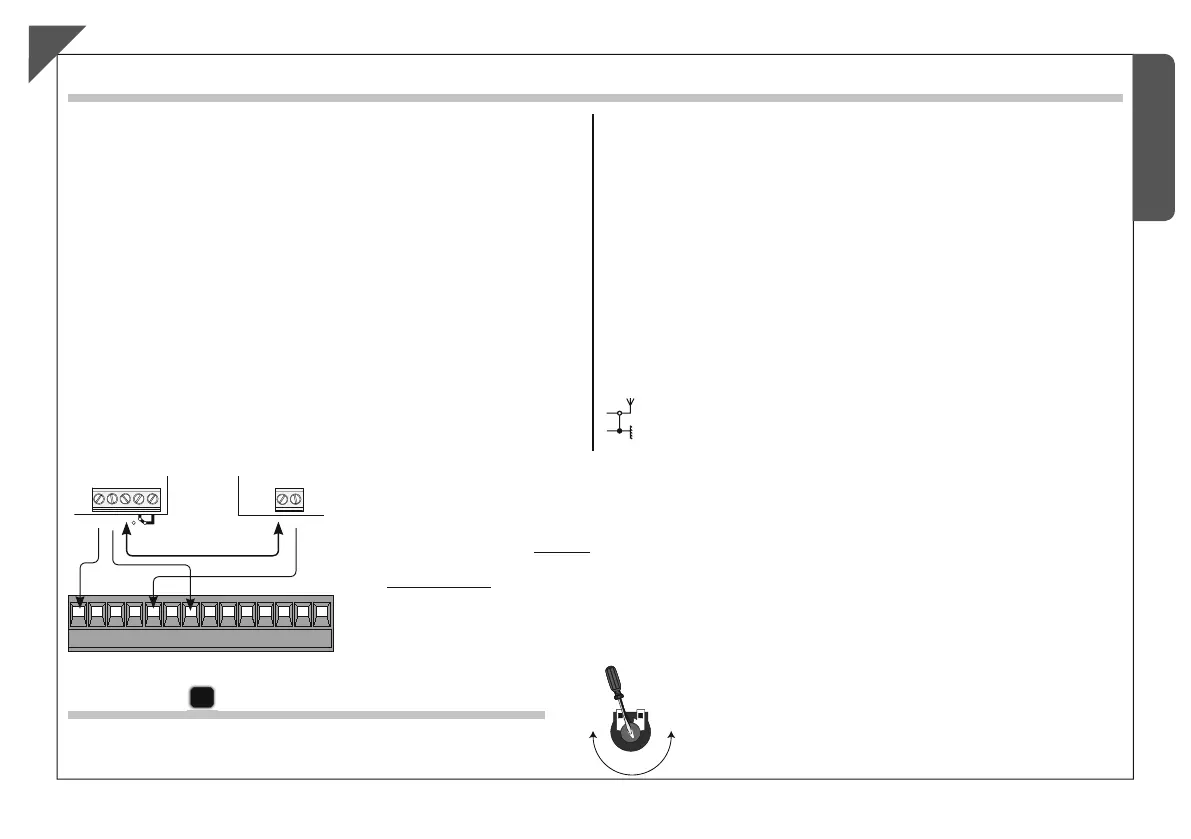

Collegamento elettrico per il funzionamento del test di sicurezza delle fotocellule
48
48
48
#
.#
(DIR)
- selezionare il dip 8 in ON per attivare il funzionamento del test.
IMPORTANTE:
Quando si attiva la funzione test di sicurezza, i contatti N.C. - se non utilizzati - vanno esclusi
sui relativi DIP.
Regolazioni
C
Trimmer A.C.T. = Tempo chiusura automatica: da 1" a 120"
1.0 12/2007 © CAME cancelli automatici s.p.a.
I dati e le informazioni indicate in questo manuale sono da ritenersi suscettibili di modifica in qualsiasi momento e senza obbligo di preavviso da parte di CAME cancelli automatici s.p.a.
% %
43
0
#
#
Collegamenti elettrici
IT
L-N Alimentazione 230V (a.c.) 50/60 Hz
10-11
Alimentazione accessori 24V (a.c.)
10-E7
Cupola lampeggiante 24V - 8W max.
10-5
Lampada spia (Portata contatto: 24V - 3W max.) barriera aperta
10-E6
Cordone luminoso 24V - 24W max.
2-C1 Contatto (N.C.) di riapertura durante la chiusura
2-C5 Contatto (N.O.) di chiusura immediata
U-V-W Motoriduttore 230V a.c.
1-2
Pulsante di stop (contatto N.C.)
2-3
Pulsante di apertura (N.O.)
2-3P Pulsante di apertura (N.O.) per funz. abbinato e/o bussola
2-4
Pulsante di chiusura (N.O.)
2-7
Pulsante per comandi (N.O.)
EB-EB
Uscita di alimentazione per eletroblocco
(VB2 = elettroblocco a 24V, VB1 = elettroblocco a 12V)
F-FA
Finecorsa apre (N.C.)
F-FC
Finecorsa chiude (N.C.)
A-B-GND
Collegamento per barriere abbinate
+ E D
Collegamento Encoder
Collegamento antenna
Collegamento elettrico per il funzionamento del test di sicurezza delle fotocellule
48
48
48
#
.#
(DIR)
- selezionare il dip 8 in ON per attivare il funzionamento del test.
IMPORTANTE:
Quando si attiva la funzione test di sicurezza, i contatti N.C. - se non utilizzati - vanno esclusi
sui relativi DIP.
Regolazioni
C
Trimmer A.C.T. = Tempo chiusura automatica: da 1" a 120"
