4.5 Collegamento degli ingressi digitali
Il pCO
2
prevede fino a 18 ingressi digitali per il collegamento a
sicurezze, allarmi, stati di dispositivi, consensi remoti. Questi ingressi
sono tutti optoisolati. Essi possono funzionare a 24 Vac, a 24 Vdc ed
alcuni a 230 Vac.
AVVERTENZA: separare quanto più possibile i cavi dei segnali delle
sonde e degli ingressi digitali dai cavi relativi ai carichi induttivi e di
potenza, per evitare possibili disturbi elettromagnetici.
4.5.1 Ingressi digitali alimentati a 24 Vac
La figura seguente rappresenta uno tra i più comuni schemi di
collegamento degli ingressi digitali a 24 Vac.
4.5 Connecting the digital inputs
The pCO
2
features up to 18 digital inputs for connecting safety devices,
alarms, device status, remote triggers.These inputs are all
optically-isolated.They can work at 24Vac, 24Vdc and some at 230Vac.
WARNING: separate the probe signal and digital input cables as much
as possible from the inductive load and power cables, to avoid possible
electromagnetic disturbance.
4.1.1 Digital inputs powered at 24Vac

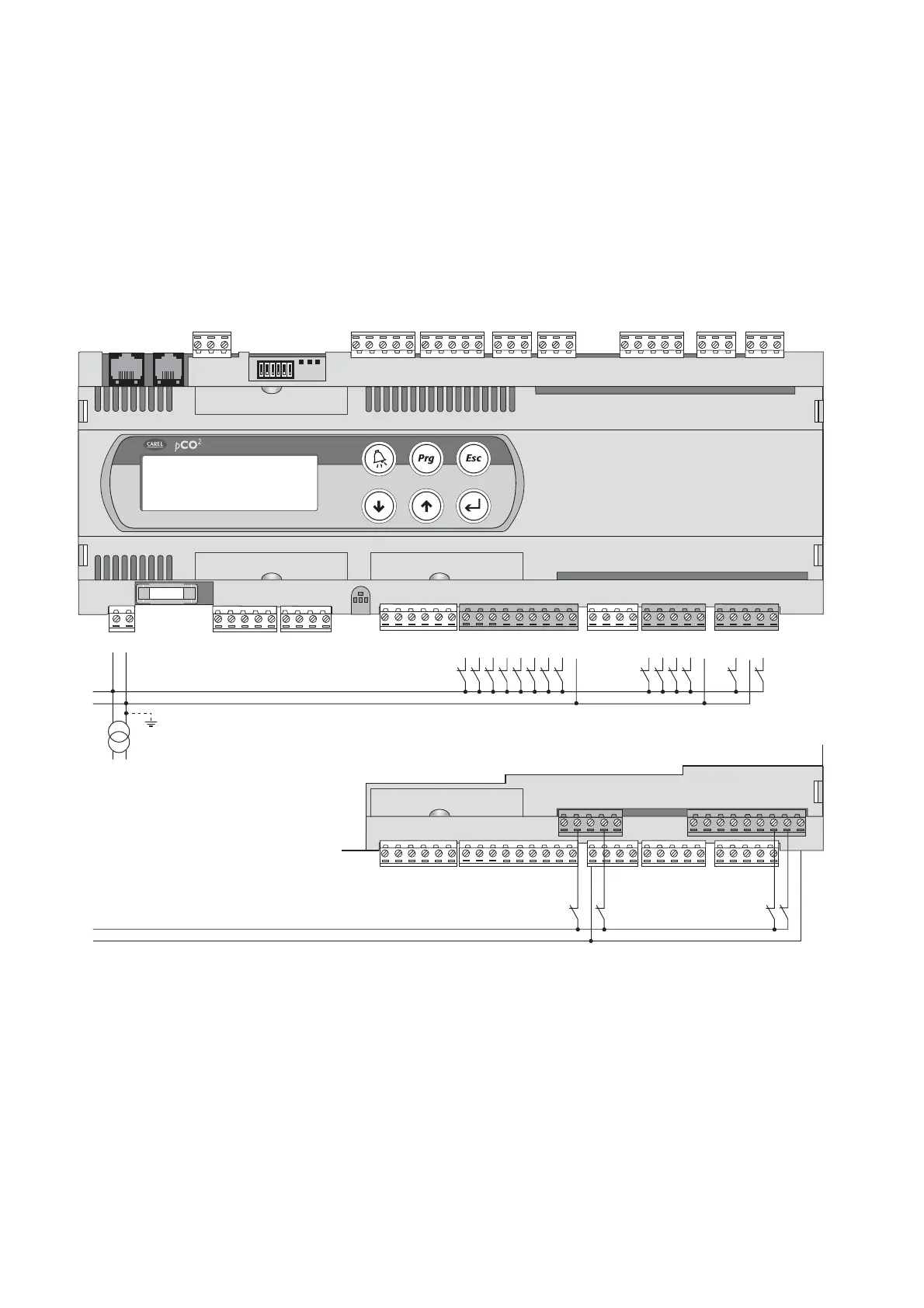

The following figure represents one of the more common connection
diagrams for the 24Vac digital inputs.
28
pCO
2
- cod. +030221835 rel. 3.0 - 18.02.03
