Zu beachten sind:
• VDE 0100 • EN806-2
• Bestimmungen der örtlichen
Energie- und Wasserversorgungs-
unternehmen
• Angaben Typenschild
• Technische Daten: Seite 5
• Gerät an den Schutzleiter
anschließen!
Bauliche Voraussetzungen
• Das Gerät muss dauerhaft an fest
verlegte Leitungen angeschlossen
werden. Das Gerät muss an den
Schutzleiter angeschlossen werden.
Bei Elektroanschluss von oben
Kabelquerschnitt maximal 10mm
2
.
• Die Elektroleitungen müssen sich in
einem einwandfreien Zustand
befinden und dürfen nach der
Montage nicht mehr berührbar sein.
• Installationsseitig ist eine allpolige
Trennvorrichtung mit einer Kontakt-
öffnungsweite von mindestens
3 mm pro Pol vorzusehen (z.B. über
Sicherungen).
• Zur Absicherung des Gerätes ist ein
Sicherungselement für Leitungsschutz
mit einem dem Gerätenennstrom an-
gepassten Auslösestrom zu montieren.
Lastabwurfr
elais
Beim Anschluss weiterer Drehstrom-
geräte kann ein Lastabwurfrelais
(82250) an den Außenleiter L
2
angeschlossen werden. Dazu muss am
Gerät eine besondere Betriebsart
gewählt werden.
Zum Ändern der Betriebsart rufen Sie
bitte zunächst das Setup-Menü auf:
Drücken Sie gleichzeitig die Setup-Taste
und die Service-Taste für mindes-
10
DSX 18..27
D
GB
10 Elektroanschluss
(nur durch den Fachmann)
Electrical connection
(only by a specialist)
1 Elektronik / Electronic circuitry
2 Heizelement / Heating element
3 Sicherheitsdruckbegrenzer und
Sicherheitstemperaturbegrenzer /
Safety pressure limiter and Safety
thermal cut-out
4 Klemmleiste / Terminal strip

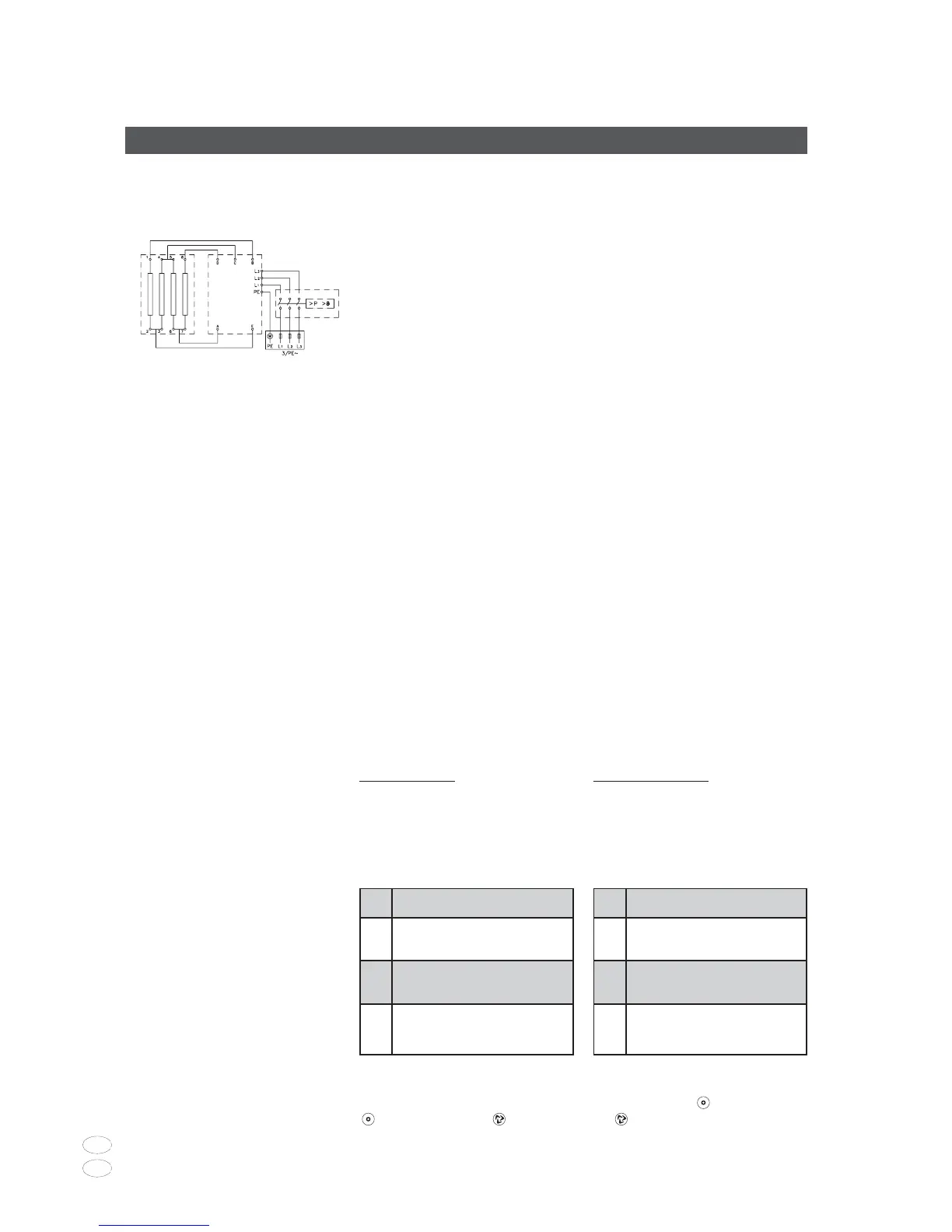

Schaltplan / Wiring diagram
Please observe:
• The installation must comply
with current IEC or national local
regulations or any particular
regulations, specified by the local
electricity supply company
• Observe the rating plate and
technical specifications on page 5
• The unit must be earthed!
Structural prerequisites
• The appliance must be installed via a
permanent connection. Heater must be
earthed! In case of electrical connec-
tion from the upper part, a maximum
cable size of 10 mm
2
must be
observed.
• The electric wiring should not be
injured. After mounting, the wiring
must not be direct accessible.
• An all-pole disconnecting device (e.g.
via fuses) with a contact opening
width of at least 3 mm per pole should
be provided at the installation end.
• To protect the appliance, a fuse
element must be fitted with a tripping
current commensurate with the
nominal current of the appliance.
Load shedding r
elay
If further three-phase appliances are
connected, a load shedding relay
(82250)
can be connected to phase conductor
L
2
.
A special operating mode must be
selected on the appliance for this
purpose.
To change the operating mode, call up
the setup menu first:
Press the setup key and the service
key simultaneously for at least
1
3
4
2
LCD Beschreibung
0
Normaler Betrieb,
Werkeinstellung
1
Betrieb mit normalem
Lastabwurfrelais
2
Betrieb mit empfindlichem
Lastabwurfrelais
LCD Description
0
Normal operation,
manufacturer's setting
1
Operation with normal
load shedding relay
2
Operation with sensitive
load shedding relay
