D
GB

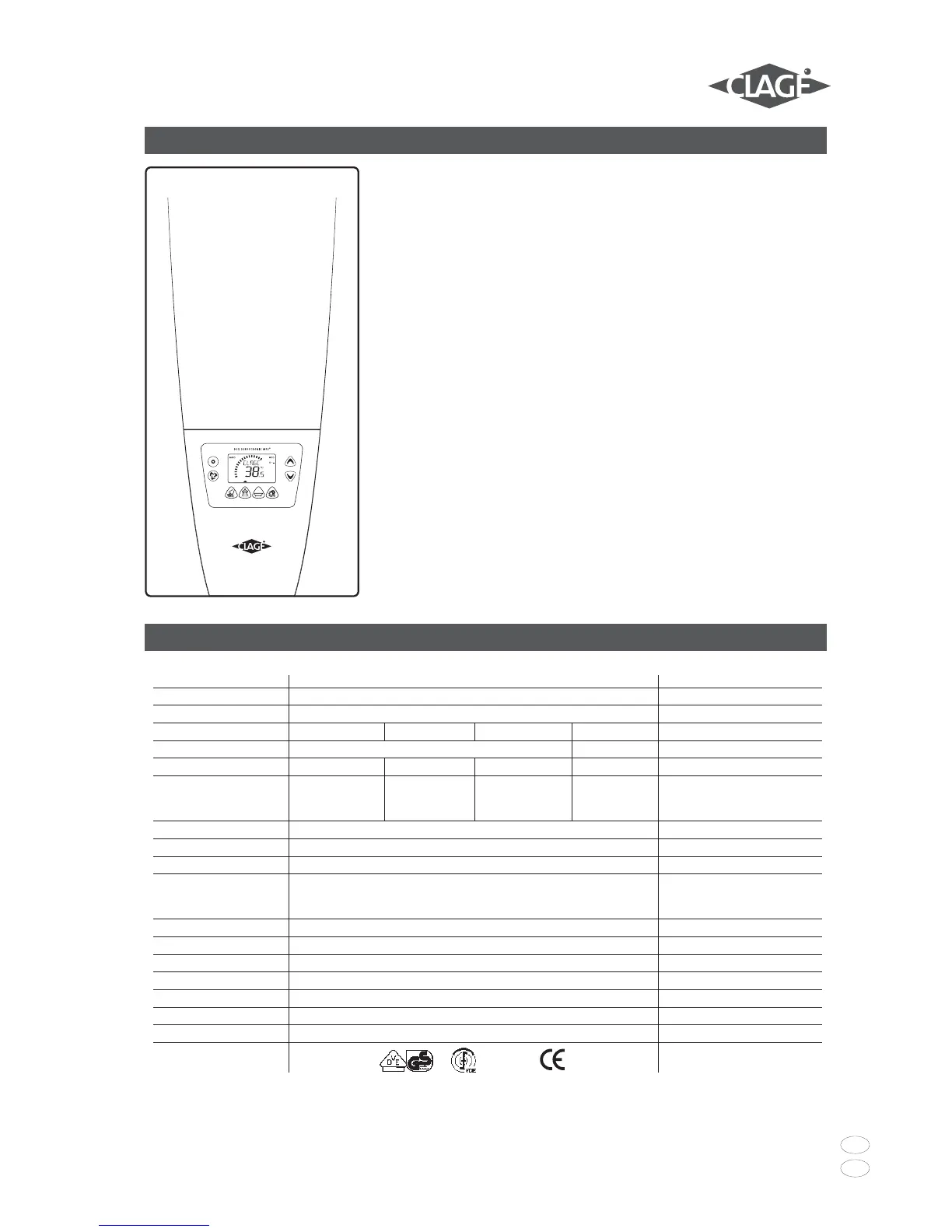

5 Gerätebeschreibung Description of the appliance
The instantaneous water heater DSX is
a microprocessor-controlled, pressure-
resistant water heater for a decentralised
water supply to one or more tap
connections.
Its electronic control regulates the power
consumption depending on the selected
outlet temperature, the respective inlet
temperature and the flow rate, thus
reaching the set temperature exactly to
the degree and keeping it constant in
case of pressure fluctuations. The
required outlet temperature can be
entered on a keypad within a range
between 20 °C and 60 °C and can be
read off the digital display.
The maximum inlet temperature can
be up to 70 °C so that operation in
connection with solar heating systems
is possible.
MADE IN GERMANY
Typ DSX Model
Bestell-Nr. 34327 Article no.
Nennleistung / -strom 18 kW..27 kW (26A..39A) Rated capacity / current
Gewählte/r Leistung/-strom 18 kW (26 A) 21 kW (30 A) 24 kW (35 A) 27 kW (39 A) Installed capacity / current
Elektroanschluss
2)
3/PE 380..415V AC 3/PE 400V AC Electrical connection
2
Erforderl. Leiterquerschnitt 4,0 mm
2
4,0 mm
2
6,0
1)
mm
2
6,0 mm
2
Required cable size
Warmwasserleistung (l/min) Max. hot water output (l/min) at:
max. bei ∆t = 28 K 9,2 10,7 12,3 13,8 ∆t = 28 K
max. bei ∆t = 38 K 6,8 7,9 9,0 10,2 ∆t = 38 K
Nenninhalt 0,4 l Rated volume
Bauart geschlossen, 1 MPa (10 bar) Nennüberdruck / Pressure type 1 MPa (10 bar) Type
Heizsystem Blankdraht IES
®
/ bare wire heating system IES
®
Heating system
Einsatzbereich bei 15 °C: Required spec. water
spez. Wasserwiderstand ≥ 1100 Ωcm resistance @ 15 °C
spez. elektr. Leitfähigkeit ≤ 90 mS/m Spec. electrical conductivity
Einlauftemperatur ≤ 70 °C Inlet temperature
Einschaltwassermenge 2,5 l/min Required flow rate to switch on
Druckverlust 0,2 bar bei/at 2,5 l/min 1,3 bar bei/at 9,0 l/min Pressure loss
Temperatureinstellbereich 20 °C – 60 °C Temperature range
Wasseranschluss G 1/2“ Water connection
Gewicht (mit Wasserfüllung) 4,19 kg Weight (when filled with water)
Schutzklasse nach VDE I VDE class of protection
Schutzart / Sicherheit Type of protection / safety
1) When replacing a 21 kW / 380 V appliance
the cable size of 4 mm
2
can be adopted.
2) Regulations differ from one supply area to another.
6 Technische Daten Technical specifications
Der Durchlauferhitzer DSX ist ein
mikroprozessorgesteuerter, druckfester
Durchlauferhitzer zur dezentralen
Warmwasserbereitung an einer oder
mehreren Zapfstellen.
Die Elektronik regelt die Leistungs-
aufnahme in Abhängigkeit von der
gewählten Auslauftemperatur, der
jeweiligen Einlauftemperatur und der
Durchflussmenge, um die eingestellte
Temperatur gradgenau zu erreichen und
bei Druckschwankungen konstant zu
halten. Die gewünschte Auslauftempera-
tur kann durch Tastendruck von 20 °C bis
60 °C eingegeben und an der digitalen
Anzeige abgelesen werden.
Die Einlauftemperatur kann bis zu 70 °C
betragen, so dass auch der Betrieb zur
Nacherwärmung in Solaranlagen
möglich ist.
1) Bei Austausch eines 21kW/380V-Gerätes kann der Leiterquerschnitt 4 mm
2
übernommen werden.
2) Vorschriften in den Versorgungsgebieten unterschiedlich
5
IP25
