clage DSX User Manual

DSX 18..27
D
GB

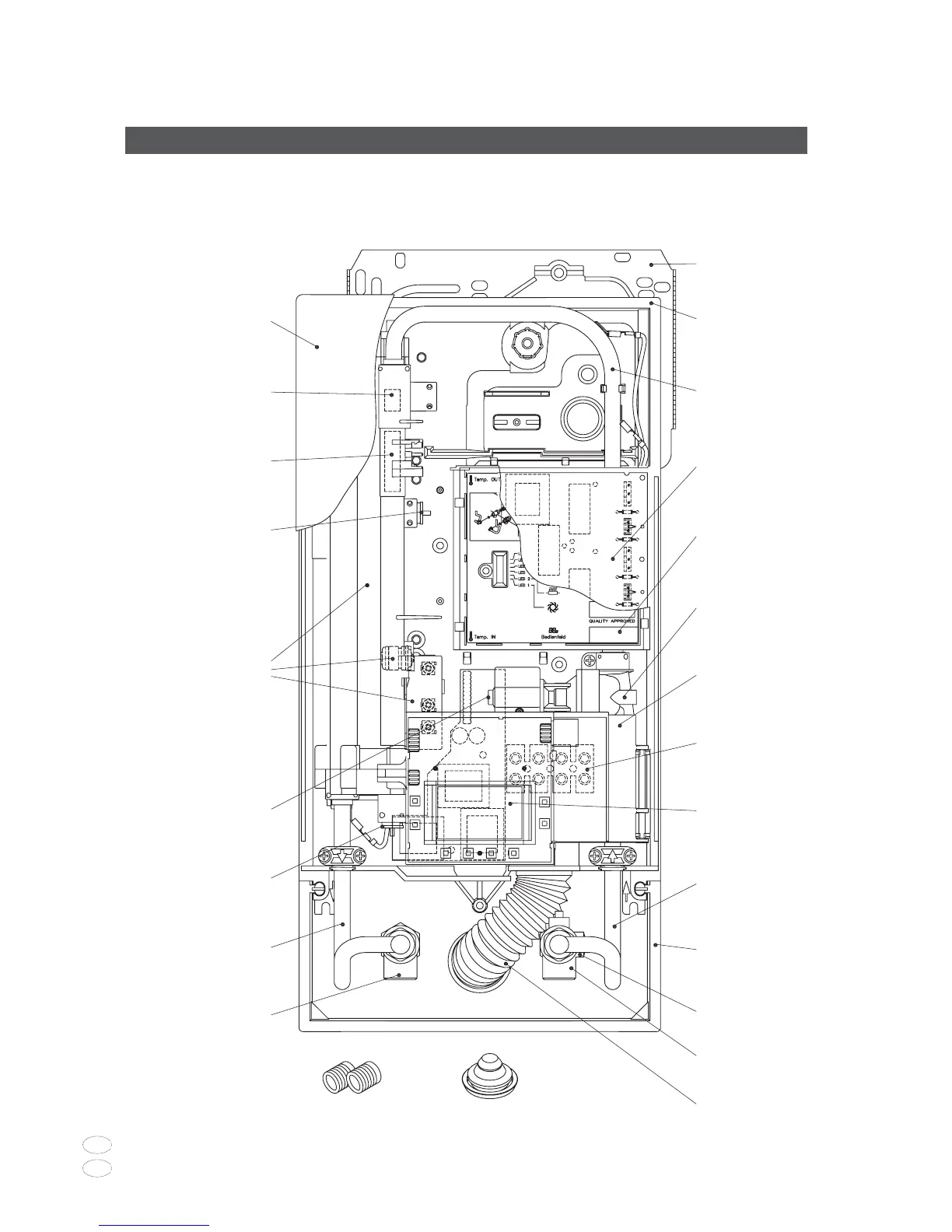

1 Übersichtsdarstellung Overview
Bei Bestellungen stets Gerätetyp
und Seriennummer angeben!
When ordering, please always specify
the appliance model and serial number.
11 DSX Verbindungsrohr
DSX connecting pipe
82590
10 Wandhalter
wall bracket
82520
12 DSX Elektronik
DSX PCB
82582
13 Elektronikabdeckung
PCB cover
82580
4 Servomotor mit Elektronik
servomotor with electronic
82585
14 Klapphalter
control panel support
82573
15 Anschlussklemme
connecting terminal
82572
17 Einlaufrohr
inlet pipe
82531
18 Rahmen
frame
82571
20 Kaltwasseranschlussstück
cold water connection
82074
19 Feinfilter
fine filter
82162
21 Spritzwasserschutztülle
water splash protection sleeve
82060
22 Durchführungstülle
grommet
82180
23 G 1/2” Einschraubnippel
screw-in nipples 1/2”
82110
16 DSX Bedienfeld
control panel
82551
8DSX Gerätehaube
DSX hood
82503
7Rückflussverhinderer
non-return valve
82246
6Durchflussgeber
flow sensor
82526
3Temperaturfühler Set
thermal sensor set
82512
5Heizelement mit
Druckschalter und STDB
heating element with
pressure limiter and STDB
82537
4Servomotor mit Elektronik
servomotor with electronic
82585
3Temperaturfühler Set
thermal sensor set
82512
2Auslaufrohr
outlet pipe
82529
1
Warmwasseranschlussstück
hot water connection
82085
9 Geräteunterteil
bottom part
82505
