Planificaci6n
Identifique la altura y el tipo de su puerta de cochera. Revise el
Area de su cochera y observe si alguna de las siguientes
instalaciones corresponden a la suya. A veces se requieren
materiales adicionales, asi que tal vez sea conveniente tener
esta hoja y las ilustraciones correspondientes a mano cuando
inicie la instalaci6n de su abridor.
Dependiendo de sus necesidades individuales, es posible que en
algunos casos vaya a necesitar materiales o herramientas que no
se incluyen con este producto.
• Instalaci6n Paso 1 - Observe la pared o el cielo raso justo por
encima de la puerta de la cochera. La m6nsula del cabezal
debe estar firmemente sujeta a los soportes de la estructura.
• Instalaci6n Paso 5 - Si el plaf6n o cielo raso de su cochera
tiene acabado, es posible que necesite una m6nsula de
soporte y/o mas pernos y tornilleria para la instalaci6n.
• Instalaci6n Paso 10 - Dependiendo del tipo de construcci6n de
su cochera, es posible que necesite m6nsulas de extensi6n o
bloques de madera para instalar los sensores.
• Instalaci6n Paso 10 - El montaje en el piso del sensor que
activa el sistema de retroceso de seguridad podria requerir
piezas que no se incluyen.
• _,Hay otra puerta que d6 acceso a la cochera? Si no es asi,
sera necesario contar con el sistema de Ilave de emergencia
Modelo 53702. Vea la pagina de Accesorios.
Observe el punto donde la puerta hace contacto con el piso. El
espacio entre la base de la puerta y el piso no debe exceder 6
mm (1/4 de pulgada). Si no es asi, se corre el riesgo de que el
sistema de retroceso de emergencia no funcione
correctamente. Vea Ajustes, Paso 3. Sera necesario reparar ya
sea el piso o la puerta.
INSTALACl0N CON UNA PUERTA SECClONAL
• Si tiene una puerta de acero, aluminio, fibra de vidrio o con
paneles de vidrio, necesitara refuerzos verticales y
horizontales en la puerta. (InstalaciSn, Paso 11.)
• El abridor se debe instalar por encima del centro de la puerta,
pero si existe algt]n resorte de tensiSn o placa de apoyo en el
paso de la m6nsula del cabezal, se puede instalar hasta a
1.22 m (4 pies) a la derecha o a la izquierda del centro de la
puerta. Vea InstalaciSn, Pasos del 1 a111.
• Si su puerta es de mas de 2.13 m (7 pies) de altura, vea
Extensiones de riel en la secciSn de Accesorios.

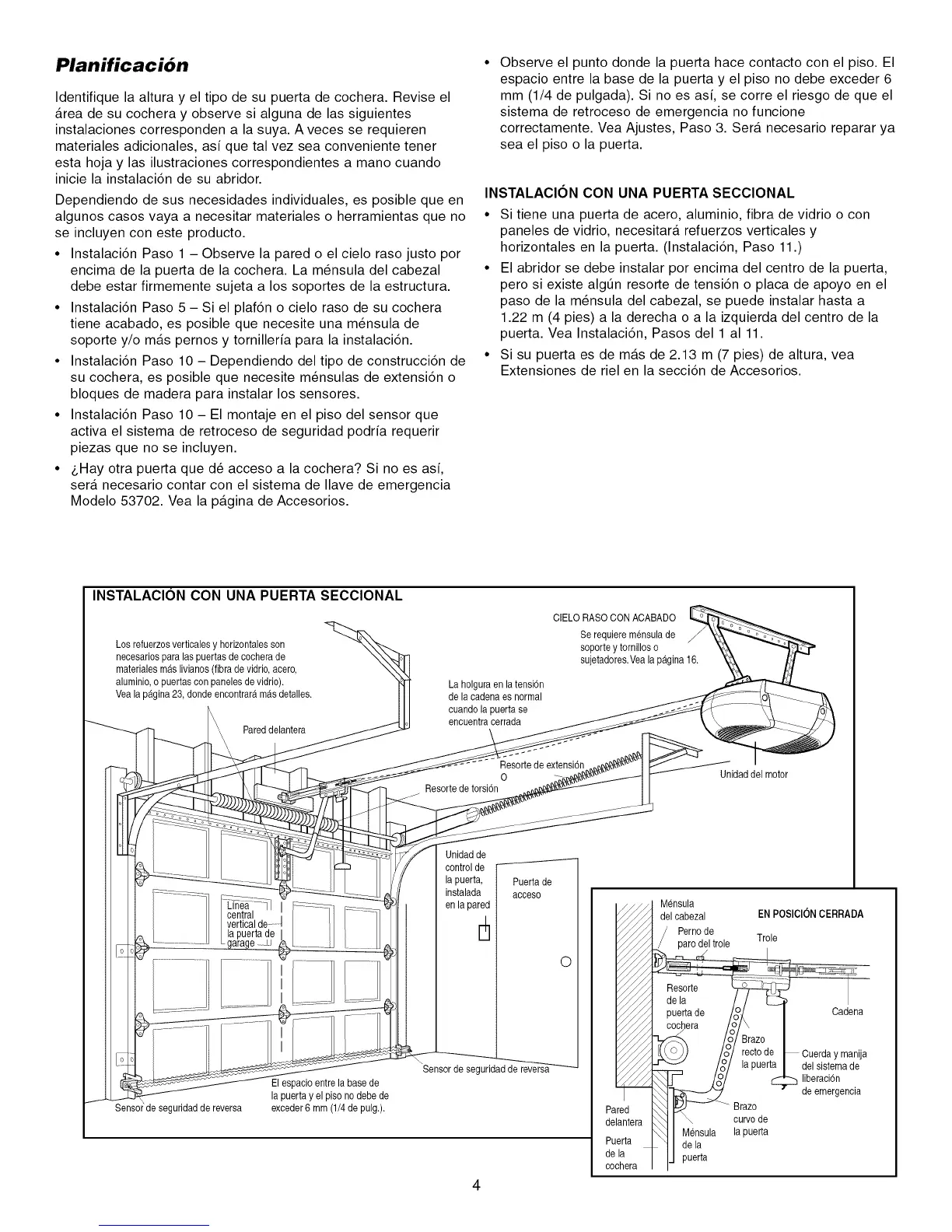

INSTALAClON CON UNA PUERTA SECClONAL
Los refuerzosverticalesy horizontalesson
necesariospara las puertasde cocherade
materialesmas livianos(fibrade vidrio,acero,
aluminio,o puertascon panelesde vidrio).
Vea lapagina23, donde encontraramasdetalles.
Pareddelantera
La holgura en latensi6n
de la cadenaes normal
cuandola puerta se
encuentracerrada
CIELORASOCON ACABADO
Se requieremensulade
soportey tornilloso
sujetadores.Veala pagina16.
Resortede extensi6n
O
Resortede torsi6n
Unidaddel motor
j central ,
Jverticalde-4
Unidadde
controlde
la puerta,
instalada
en la pared
4
Puerta de
acceso
de seguridadde reversa
El espacioentre la basede
la puerta y el piso no debede
exceder6 mm (1/4de pulg.).
Sensorde seguridadde
©
Mensula
delcabezal ENPOSIOIONCERRADA
/ Perno de
__ar:e _BBrazo. I Cadena
F///_ £\',// /o/ reo,oae _ Cuerday manija
_///_.__1_ /_/ la puerta I eel sistemade
_j- /o/ _ liberaci6n
__,_ " deemergencia
Pared _ -- _Brazo.
delantera _'_1 \ curvode
. h_ I Uensula la puerta
,ue.na _ _ I de la
de I.a I IJ puerta
cocnera i I
