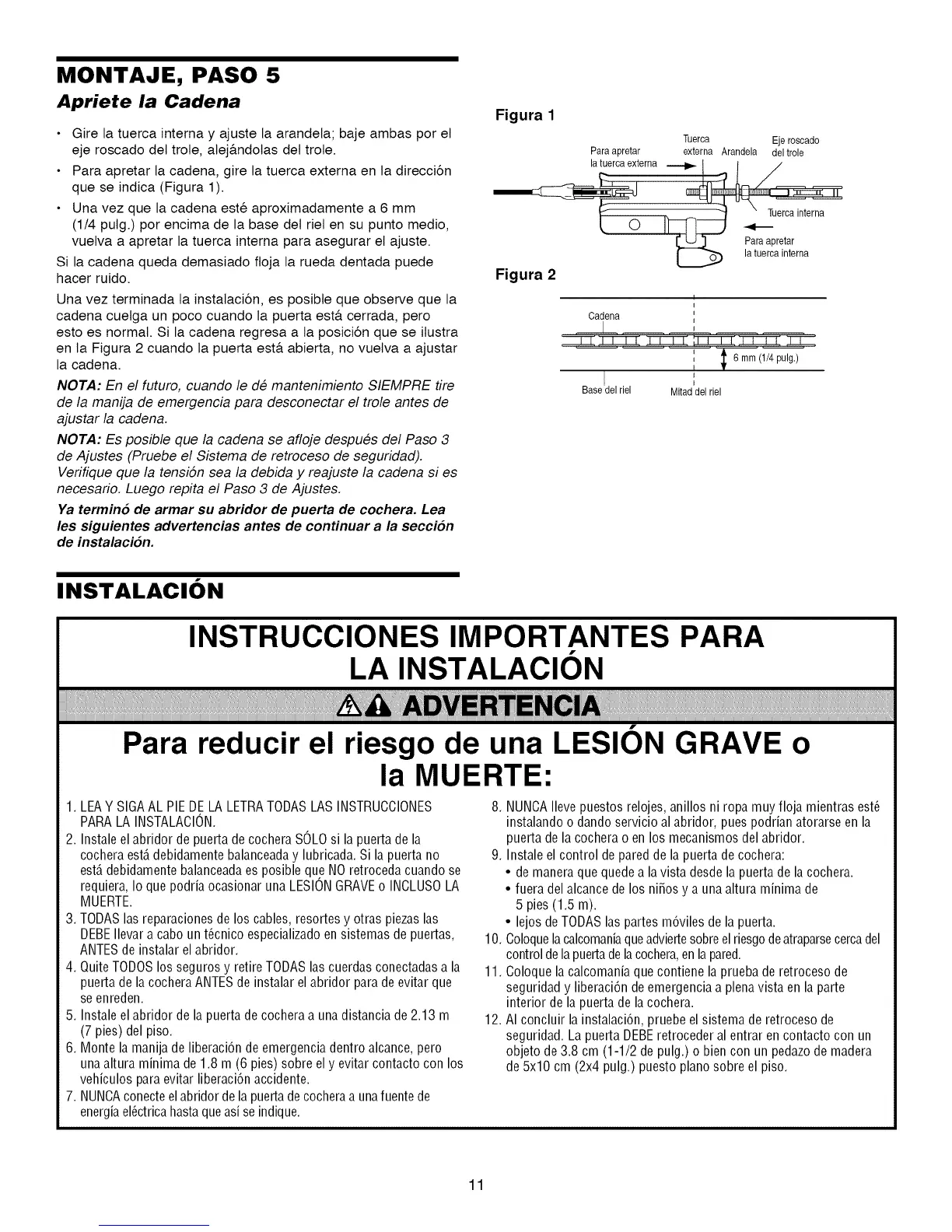

MONTAJE, PASO 5
Apriete la Cadena
• Gire la tuerca interna y ajuste la arandela; baje ambas por et
eje roscado det trole, atej&ndolas del trole
• Para apretar la cadena, gire la tuerca externa en la direcci6n
que se indica (Figura 1)
• Una vez que la cadena este aproximadamente a 6 mm
(1/4 pulg) por encima de la base det riet en su punto medio,
vuetva a apretar la tuerca interna para asegurar et ajuste
Si la cadena queda demasiado ftoja la rueda dentada puede
hacer ruido
Una vez terminada la instalaci6n, es posibte que observe que la
cadena cuelga un poco cuando la puerta est& cerrada, pero
esto es normal Si la cadena regresa a la posici6n que se ilustra
en la Figura 2 cuando la puerta est& abierta, no vuetva a ajustar
la cadena
NOTA: En el futuro, cuando le d_ mantenimiento SIEMPRE tire
de la manija de emergencia para desconectar el trole antes de
ajustar la cadena.
NOTA: Es posible que la cadena se afloje despu_s del Paso 3
de Ajustes (Pruebe el Sistema de retroceso de seguridad).
Verifique que la tensi(_n sea la debida y reajuste la cadena si es
necesario. Luego repita el Paso 3 de Ajustes.
Ya termino de armar su abridor de puerta de cochera. Lea
les siguientes advertencias antes de continuar a la seccion
de instalacion.
Figura 1
Tuerca Eje roscado
Para apretar externa Arandela deltrole
_terna --_,4 _
L_ 0 J'_ IPaatrae_P_tr_rerna
Figura 2
f
Cadena
l
1
1
Basedel riel Mitaddel riel
INSTALACION
INSTRUCCIONES IMPORTANTES PARA
LA INSTALACION
Para reducir el riesgo de una LESION GRAVE o
la MUERTE:
1. LEAY SIGAAL PIEDE LALETRATODASLAS INSTRUOOIONES
PARALA INSTALACION.
2. Instale el abridor de puerta decochera SOLOsi la puertade la
cochera est,.debidamente balanceaday lubricada. Si la puerta no
est,. debidamente balanceadaes posible que NOretroceda cuando se
requiera, Io que podria ocasionar una LESIONGRAVEo INOLUSOLA
MUERTE.
3. TODASlas reparaciones de los cables, resortes y otras piezas las
DEBEIlevar a cabo un t_cnico especializadoen sistemasde puertas,
ANTESde instalar el abridor.
4. Quite TODOSlos seguros y retire TODAS las cuerdasconectadasa la
puertade la cochera ANTESde instalar el abridor para deevitar que
se enreden.
5. Instale el abridor de la puerta de cocheraa una distancia de 2.13 m
(7 pies) del piso.
6. Monte la manija de liberaci6n de emergenciadentro alcance, pero
unaaltura minima de1.8 m (6 pies) sobre el y evitar contacto con los
vehiculos para evitar liberaci6n accidente.
7. NUNCAconecteelabridor de la puertade cocheraa unafuente de
energiael_ctricahastaque asi se indique.
8. NUNCAIlevepuestos relojes, anillos ni ropa muy floja mientras est_
instalando o dando servicio al abridor, pues podrian atorarse en la
puerta de la cochera o en los mecanismosdel abridor.
9. Instale el control de pared de la puerta de cochera:
• de manera que quedea la vista desdela puerta de la cochera.
• fuera del alcance de los nifios y a una altura minima de
5 pies (1.5 m).
• lejos deTODAS las partes m6viles de la puerta.
10. Coloquela calcomaniaqueadviertesobreel riesgodeatraparsecercadel
controldela puertade lacochera,enla pared.
11. Coloque la calcomania que contiene la pruebade retroceso de
seguridad y liberaci6n de emergenciaa plenavista en la parte
interior de la puertade lacochera.
12. AI concluir la instalaci6n, pruebe el sistemade retroceso de
seguridad. La puertaDEBEretrocederal entrar en contacto con un
objeto de 3.8 cm (1-1/2 de pulg.) o bien con un pedazode madera
de 5x10 cm (2x4 pulg.) puesto piano sobre el piso.
11
