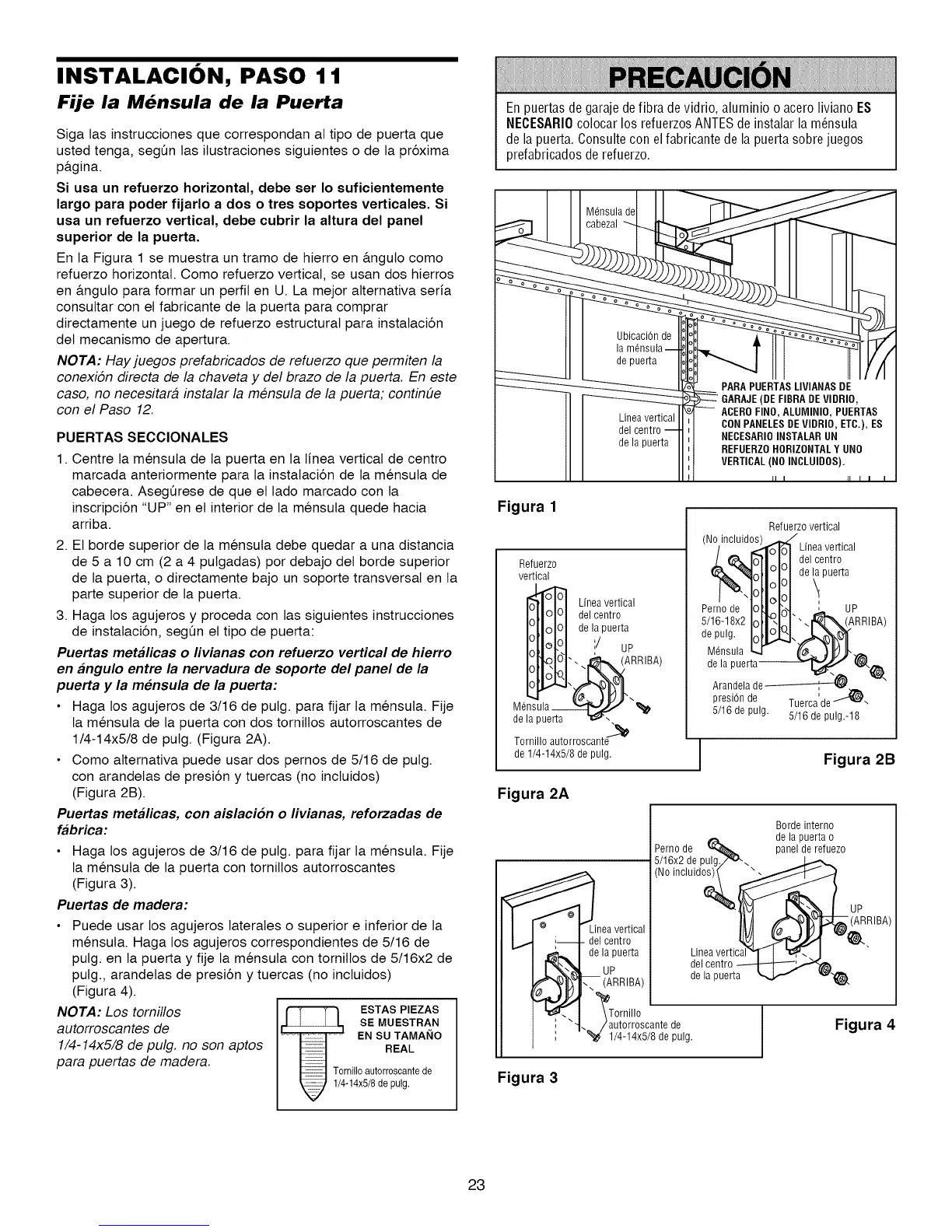

INSTALACION, PASO 11
Fije la M_nsula de la Puerta
Siga las instrucciones que correspondan at tipo de puerta que
usted tenga, segQn las ilustraciones siguientes o de la pr6xima
p&gina.
Si usa un refuerzo horizontal, debe ser Io suficientemente
largo para poder fijarlo a dos o tres soportes verticales. Si
usa un refuerzo vertical, debe cubrir la altura del panel
superior de la puerta.
En la Figura 1 se muestra un tramo de hierro en &nguto como
refuerzo horizontal. Como refuerzo vertical, se usan dos hierros
en &ngulo para formar un perfil en U. La mejor atternativa seria
consultar con et fabricante de la puerta para comprar
directamente un juego de refuerzo estructurat para instataci6n
det mecanismo de apertura.
NOTA: Hay juegos prefabricados de refuerzo que permiten la
conexi6n directa de la chaveta y del brazo de la puerta. En este
caso, no necesitar& instalar la m_nsula de la puerta; continbe
con el Paso 12.
PUERTAS SECClONALES
1. Centre la mensuta de la puerta en la linea vertical de centro
marcada anteriormente para la instalaci6n de la mensuta de
cabecera. AsegQrese de que el lado marcado con la
inscripci6n "UP" en et interior de la mensuta quede hacia
arriba.
2. El borde superior de la mensuta debe quedar a una distancia
de 5 a 10 cm (2 a 4 putgadas) por debajo del borde superior
de la puerta, o directamente bajo un soporte transversal en la
parte superior de la puerta.
3. Haga los agujeros y proceda con las siguientes instrucciones
de instataci6n, segQn el tipo de puerta:
Puertas metalica$ o livianas con refuerzo vertical de hierro
en angulo entre la nervadura de soporte del panel de la
puerta y la mensula de la puerta:
• Haga los agujeros de 3/16 de putg. para fijar la mensula. Fije
la mensuta de la puerta con dos tornillos autorroscantes de
1/4-14x5/8 de putg. (Figura 2A).
• Como alternativa puede usar dos pernos de 5/16 de putg.
con arandelas de presi6n y tuercas (no incluidos)
(Figura 2B).
Puertas metalica$, con ai$1aci6n o livianas, reforzadas de
fabrica:
• Haga los agujeros de 3/16 de putg. para fijar la mensuta. Fije
la mensula de la puerta con tornillos autorroscantes
(Figura 3).
Puertas de madera:
• Puede usar los agujeros laterales o superior e inferior de la
mensuta. Haga los agujeros correspondientes de 5/16 de
putg. en ta puerta y fije la mensuta con tornillos de 5/16x2 de
putg., arandetas de presi6n y tuercas (no incluidos)
(Figura 4).
NOTA: Los tomillos _ ESTASPIEZAS
rl J..................... SEMUESTRAN
autorroscantes de _]:ZZ_l _ ENSUTAMANO
1/4-14X5/8 de pulg. no son aptos _ REAL
para puertas de madera. __ Tornilloautorroscantede
_ 1/4-14x5/8 de pulg.
Enpuertas de garaje defibra de vidrio, aluminio o acero liviano ES
NECESARI0colocar los refuerzosANTESde instalar la m6nsula
de la puerta. Consulte con elfabricante de la puerta sobre juegos
prefabricados de refuerzo.
0nsu,,delII
I beza'
Figura 1
Refuerz0
vertical
Unea vertical
del centro
de la puerta
i/ up
(ARRIBA)
de la puerta
Tornilloautorroscant_
de 1/4-14x5/8 de pulg.
Perno de
5/16-18x2
de pulg.
Mdnsula
de la I
Refuerz0vertical
Linea vertical
del centro
de la puerta
\
up
Arandela de
,
presiOnde Tuerca de
5/16 de pulg. 5/16 de pulg.-18
J
Figura 2B
Figura 2A
ineavertical
del centro
de la puerta
UP
(ARRIBA)
Borde interno
de la puerta o
Perno de _ panel de refuezo
5/16x2 de pulg_.
(No incluido_l_ _
I__RIBA ),
_ ecae_ _i
de la puerta _ '_"_.
Tornillo
autorroscantede
1/4-14x5/8depulg.
1
Figura 4
Figura 3
23
