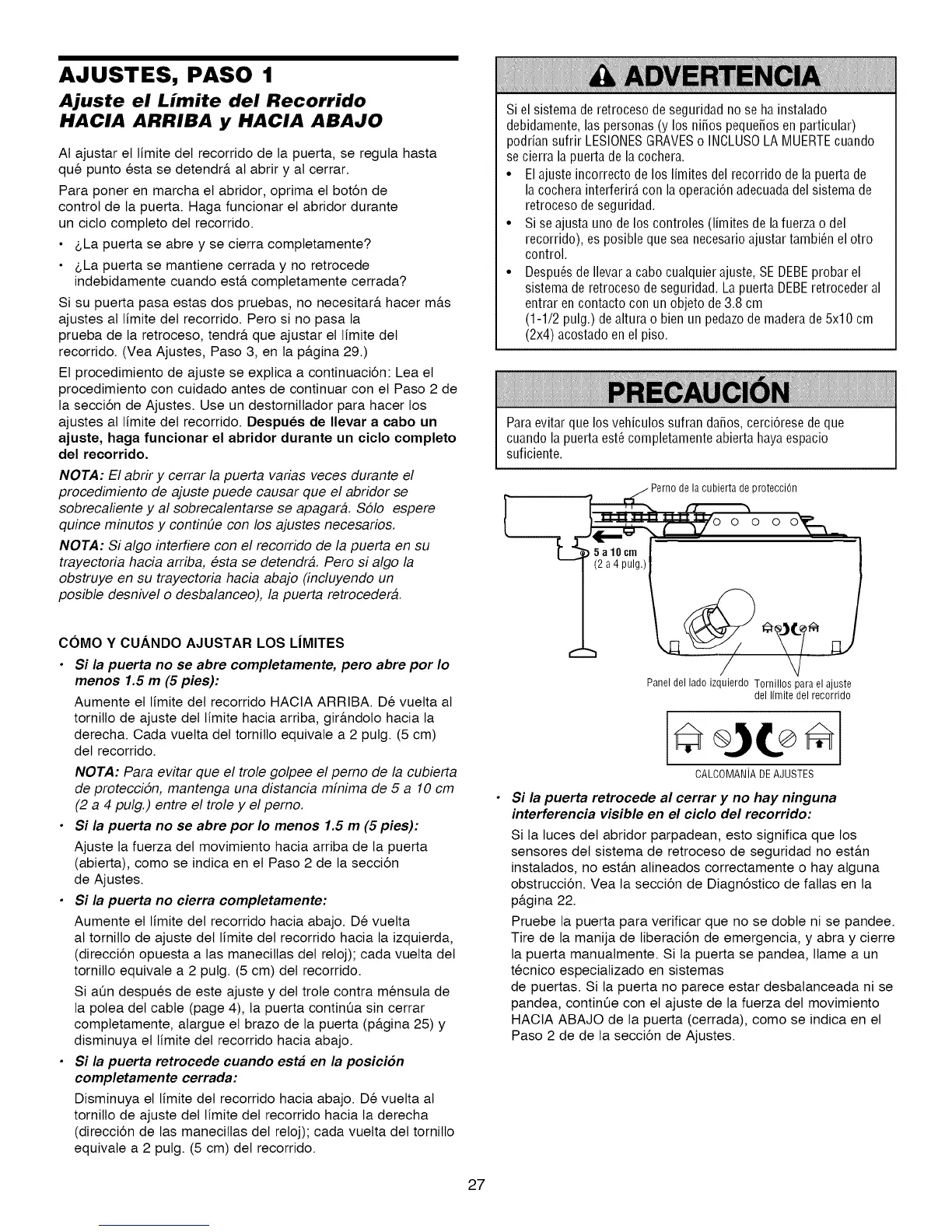

AJUSTES, PASO 1
Ajuste el Limite del Recorrido
HACIA ARRIBA y HACIA ABAJO
At ajustar el limite det recorrido de la puerta, se reguta hasta
que punto esta se detendr& at abrir y at cerrar.
Para poner en marcha el abridor, oprima et bot6n de
control de la puerta. Haga funcionar et abridor durante
un ciclo completo det recorrido.
6La puerta se abre y se cierra comptetamente?
6La puerta se mantiene cerrada y no retrocede
indebidamente cuando est& comptetamente cerrada?
Si su puerta pasa estas dos pruebas, no necesitar& hacer m&s
ajustes al limite det recorrido. Pero si no pasa la
prueba de la retroceso, tendr& que ajustar et limite det
recorrido. (Vea Ajustes, Paso 3, en la p&gina 29.)
El procedimiento de ajuste se exptica a continuaci6n: Lea el
procedimiento con cuidado antes de continuar con et Paso 2 de
la secci6n de Ajustes. Use un destornillador para hacer los
ajustes at limite del recorrido. Despues de Ilevar a cabo un
ajuste, haga funcionar el abridor durante un ciclo completo
del recorrido.
NOTA: El abrir y cerrar la puerta varias veces durante el
procedimiento de ajuste puede causar que el abridor se
sobrecafiente y al sobrecalentarse se apagar& $61o espere
quince minutos y continbe con los ajustes necesarios.
NOTA: Si algo interfiere con el recorrido de la puerta en su
trayectoria hacia arriba, _sta se detendrb. Pero si algo la
obstruye en su trayectoria hacia abajo (incluyendo un
posible desnivel o desbalanceo), la puerta retrocederb.
C0MO Y CUANDO AJUSTAR LOS LiMITES
$i la puerta no se abre completamente, pero abre por Io
menos 1.5 m (5 pies):
Aumente et limite del recorrido HACIA ARRIBA. De vuetta at
tornitlo de ajuste det timite hacia arriba, gir&ndolo hacia la
derecha. Cada vuetta det tornitlo equivate a 2 putg. (5 cm)
det recorrido.
NOTA: Para evitar que el trole golpee el pemo de la cubierta
de protecci6n, mantenga una distancia minima de 5 a 10 cm
(2 a 4 pulg.) entre el trole y el pemo.
$i la puerta no se abre por Io menos 1.5 m (5 pies):
Ajuste ta fuerza del movimiento hacia arriba de la puerta
(abierta), como se indica en et Paso 2 de la secci6n
de Ajustes.
$i la puerta no cierra completamente:
Aumente et limite del recorrido hacia abajo. De vuelta
at tornillo de ajuste det limite det recorrido hacia la izquierda,
(direcci6n opuesta alas manecitlas del retoj); cada vuetta det
tornillo equivale a 2 putg. (5 cm) det recorrido.
Si aQn despues de este ajuste y del trole contra mensuta de
la polea det cable (page 4), la puerta continQa sin cerrar
comptetamente, alargue et brazo de la puerta (p&gina 25) y
disminuya el limite det recorrido hacia abajo.
$i la puerta retrocede cuando esta en la posici6n
completamente cerrada:
Disminuya et limite det recorrido hacia abajo. De vuelta at
tornitlo de ajuste det limite del recorrido hacia la derecha
(direcci6n de las manecittas det reloj); cada vuetta det tornitlo
equivate a 2 putg. (5 cm) det recorrido.
Si el sistema de retroceso de seguridad no se hainstalado
debidamente, las personas(y los niSos pequeSosen particular)
podrian sufrir LESIONESGRAVESo INCLUSOLA MUERTEcuando
se cierra la puertade la cochera.
• El ajuste incorrecto de los limites del recorrido de la puerta de
la cochera interferir_,con la operaci6n adecuadadel sistema de
retroceso de seguridad.
• Si seajusta uno de los controles (limites de la fuerza o del
recorrido), es posible que sea necesarioajustar tambi_n el otro
control.
• Despu_s de Ilevara cabo cualquier ajuste, SEDEBEprobar el
sistema de retroceso de seguridad. Lapuerta DEBEretroceder al
entrar en contacto con un objeto de3.8 cm
(1-1/2 pulg.) de altura o bien un pedazode maderade 5x10 cm
(2x4) acostado enel piso.
Paraevitar que los vehiculos sufran daSos,cerci6resede que
cuando la puertaest_ completamente abierta haya espacio
suficiente.
_ protecciOn
o=0 . ooo
-- I (2 a 4 pulg.) S
Panel del lad0 izquierd0 T0rnill0s para el ajuste
del limite del rec0rrid0
I© I
CALCOMANiA DEAJUSTES
Si la puerta retrocede al cerrar y no hay ninguna
interferencia visible en el ciclo del recorrido:
Si la luces det abridor parpadean, esto significa que los
sensores del sistema de retroceso de seguridad no est&n
instalados, no est&n alineados correctamente o hay atguna
obstrucci6n. Vea la secci6n de Diagn6stico de fatlas en la
p&gina 22.
Pruebe la puerta para verificar que no se dobte ni se pandee.
Tire de la manija de liberaci6n de emergencia, y abra y cierre
la puerta manualmente. Si la puerta se pandea, Itame a un
tecnico especializado en sistemas
de puertas. Si la puerta no parece estar desbatanceada ni se
pandea, continQe con el ajuste de la fuerza del movimiento
HACIA ABAJO de la puerta (cerrada), como se indica en el
Paso 2 de de la secci6n de Ajustes.
27
