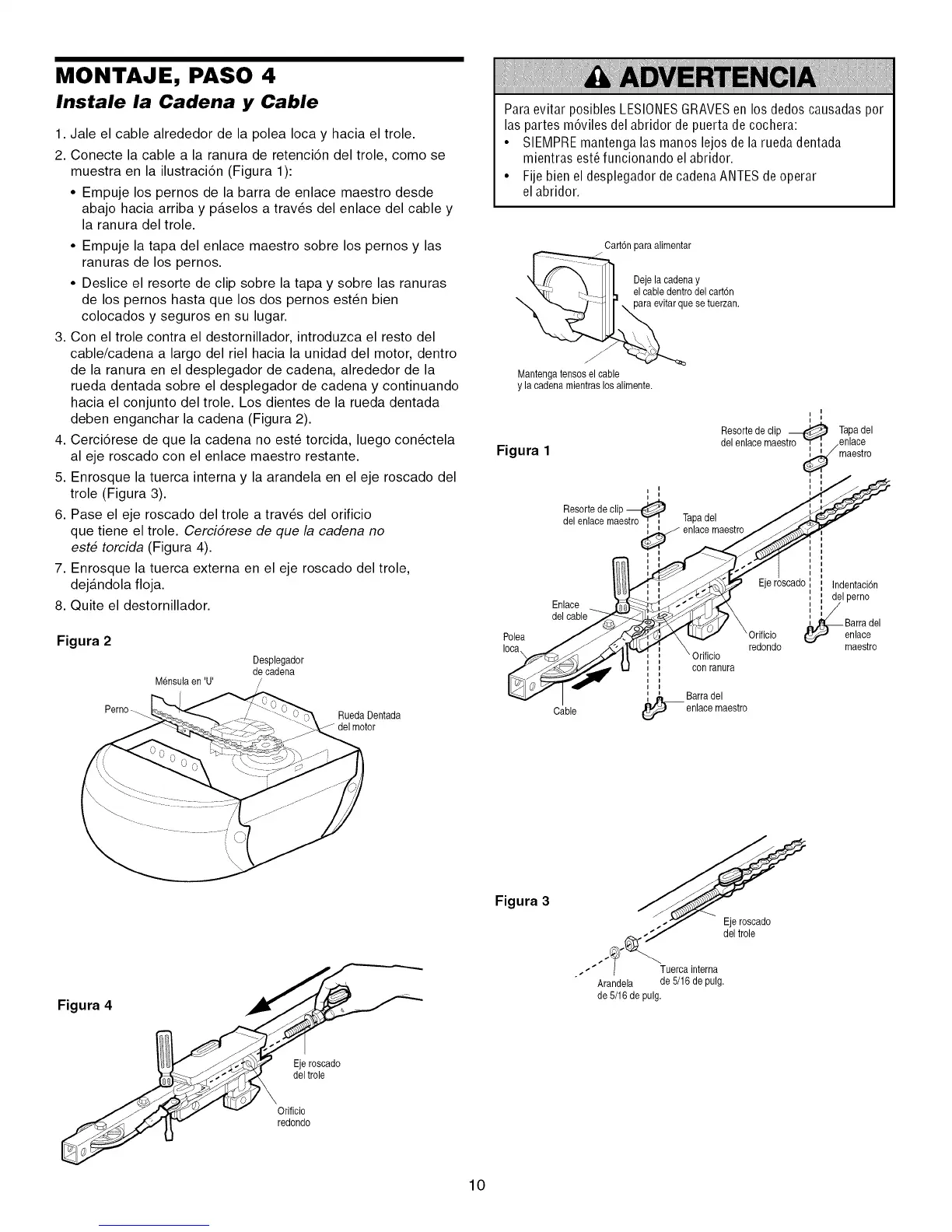

MONTAJE, PASO 4
Instale la Cadena y Cable
1. Jale el cable alrededor de la polea Ioca y hacia el trole.
2. Conecte la cable a la ranura de retenci6n del trole, come se
muestra en la ilustraci6n (Figura 1):
• Empuje los pernos de la barra de enlace maestro desde
abajo hacia arriba y paselos a trav_s del enlace del cable y
la ranura del trole.
• Empuje la tapa del enlace maestro sobre los pernos y las
ranuras de los pernos.
• Deslice el resorte de clip sobre la tapa y sobre las ranuras
de los pernos hasta que los dos pernos est6n bien
colocados y seguros en su lugar.
3. Con el trole contra el destornillador, introduzca el resto del
cable/cadena a largo del riel hacia la unidad del motor, dentro
de la ranura en el desplegador de cadena, alrededor de la
rueda dentada sobre el desplegador de cadena y continuando
hacia el conjunto del trole. Los dientes de la rueda dentada
deben enganchar la cadena (Figura 2).
4. Cerci6rese de que la cadena no est6 torcida, luego con6ctela
al eje roscado con el enlace maestro restante.
5. Enrosque la tuerca interna y la arandela en el eje roscado del
trole (Figura 3).
6. Pase el eje roscado del trole a trav_s del orificio
que tiene el trole. Cercidrese de que la cadena no
este torcida (Figura 4).
7. Enrosque la tuerca externa en el eje roscado del trole,
dejandola floja.
8. Quite el destornillador.
Figura 2
Perno_
Mensulaen 'U'
Desplegador
de cadena
RuedaDentada
delmotor
Paraevitar posibles LESIONESGRAVESen los dedos causadas per
las partes m6viles del abridor de puerta de cochera:
• SIEMPREmantenga las manes lejos de la rueda dentada
mientras est_ funcionando el abridor.
• Fije bien el desplegador de cadena ANTESde operar
el abridor.
Cart6npara alimentar
_ De_eIb,aeO_de?aYoIcart6n
_."_., - Ill. ,,_ evitarquese tuerzan"
Mantengatenses el cable
y la cadenamientraslos alimente.
Figura 1
Enlace
Polea
Ioca
Cable
Resortede clip _ Tapadel
delenlace maestro "-r", .enlace
maestro
Resortede clip
del enlace maestro T, i Tapadel
_ enlace maestro
redondo
Orificio
: con ranura
,,
_ Barradel
enlace maestro
i
i
i
i
i
_ : Indentaci6n
, : delperno
I,
Barra del
_enlace
maestro
Figura 4
Eje roscado
deltrole
Orificio
redondo
Figura 3
Ejeroscado
del trole
•. - __ Tuerca interna
Arandela de 5/16de pulg.
de 5/16 de pulg.
10
