Procedura

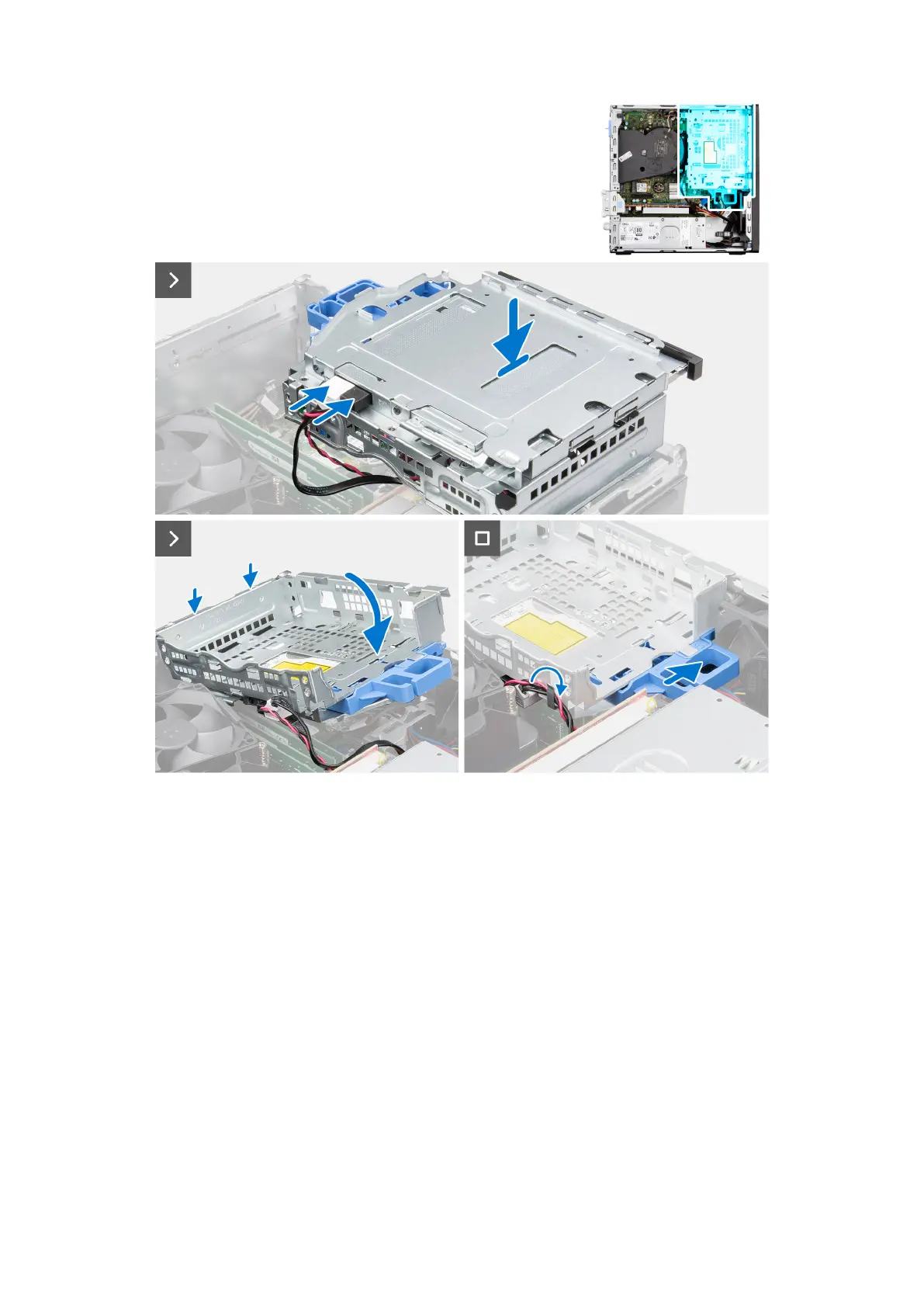

1. Collocare la gabbia del disco rigido capovolgendola sullo chassis.
2. Se l'unità ottica è installata, collegare il cavo dati e quello di alimentazione ai connettori sull'unità ottica.
3. Tenere la della gabbia in posizione verticale e allineare i punti di montaggio sulla gabbia del disco rigido agli slot sullo chassis.
4. Allineare il foro della vite sulla gabbia a quello sullo chassis.
5. Spostare la maniglia di blocco per bloccare la gabbia dell'unità disco in posizione.
6. Se l'unità ottica è installata, instradare i cavi di alimentazione e dati dell'unità ottica attraverso la guida di instradamento sulla
gabbia.
Fasi successive
1. Installare il disco rigido da 3,5 pollici, se applicabile.
2. Installare il disco rigido da 2,5 pollici, se applicabile.
3. Installare il pannello anteriore.
4. Installare il pannello laterale.
5. Seguire le procedure descritte in Dopo aver effettuato gli interventi sui componenti interni del computer.
