指拨开关1 指拨开关2
VCC ON Terminal Resistor ON
VCC OFF Terminal Resistor OFF
OFF
ON
表 4-7 终端电阻设定

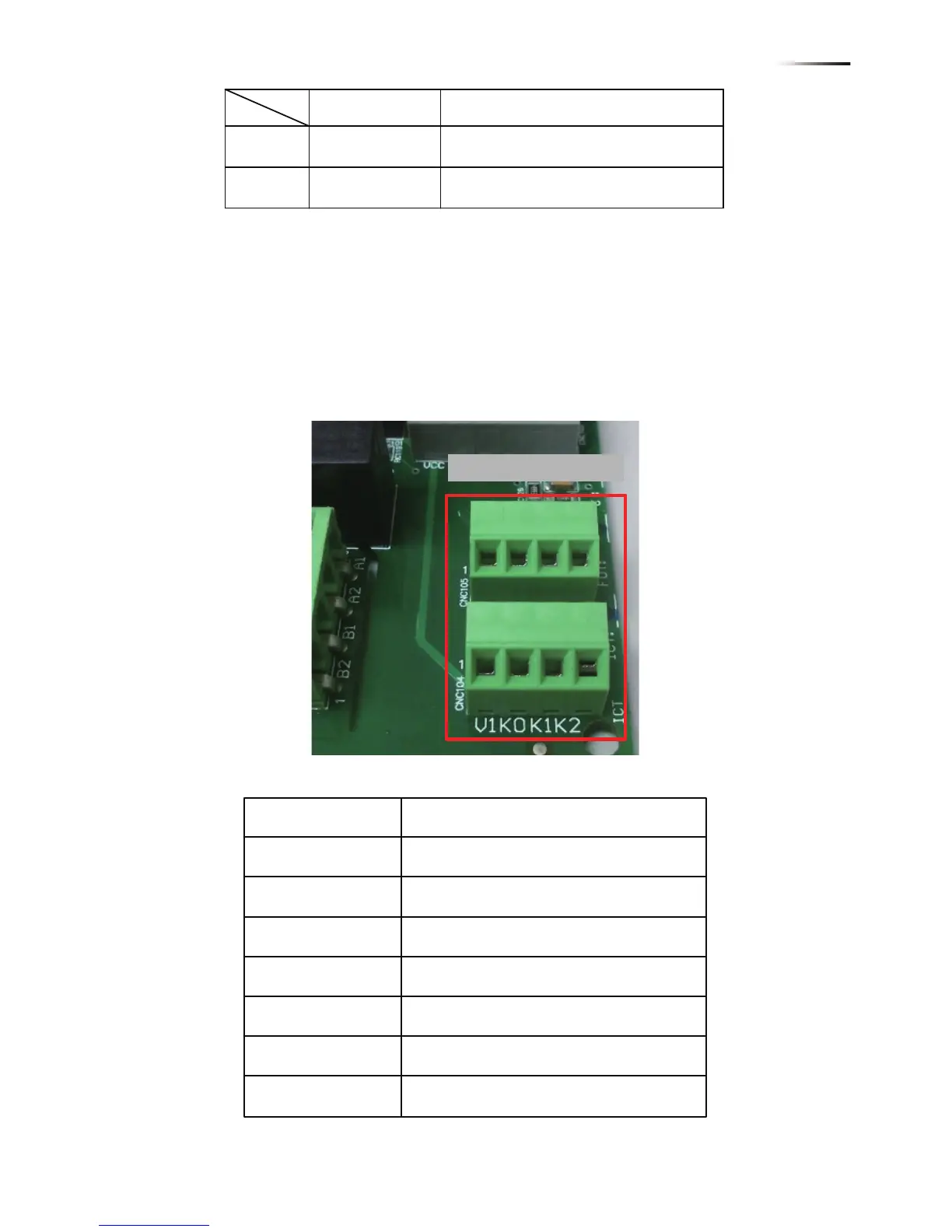

图4-18 EPO使用说明
表4-8 数字输入功能与EPO设定
4.5.2. 紧急关机装置与数字输入之连接
RRPI M30A/ M50A机种提供一组紧急关机装置(EPO)，用户可于Install
Settings页面自行定义其触发条件，设定方式请参考章节5.2.7.6 EPO。
此外，机子内部尚配备6组数字输入功能(K1~K6)，各组功能请参考表4-8。
使用digital input 功能时需先关闭Active/Reactive power, PF and P(U)。
EPO & Digital Input
逆变器执行动作
紧急关机
停止输出任何功率
降低功率输出至30%额定功率
降低功率输出至60%额定功率
恢复功率输出至100%额定功率
保留
保留
短路以下脚位
V1 & K0
V1 & K1
V1 & K2
V1 & K3
V1 & K4
V1 & K5
V1 & K6
113
配 线
