Denon AVR-2106 Service Manual

5
AVR-2106/886
ADJUSTMENT
Audio Section
Idling Current
Required measurement equipment: DC Voltmeter
1. Preparation
(1) Avoid direct blow from an air conditioner or an electric
fan, and adjust the unit at normal room temperature 15 °C
~ 30 °C (59 °F ~ 86 °F).
(2) Presetting
• POWER (Power source switch) OFF
• SPEAKER (Speaker terminal) No load
(Do not connect speaker, dummy resistor, etc.)
2. Adjustment
(1) Remove top cover and set VR101, VR102, VR103,
VR104, VR105, on Amp. Unit, VR106,107 on SURR.-
BACK ch Amp. Unit at fully counterclockwise ( ) po-
sition.
(2) Connect DC Voltmeter to test points (FRONT-Lch:
TP104, FRONT-Rch: TP105, CENTER ch: TP103, SUR-
ROUND-Lch: TP101, SURROUND-Rch: TP102, SUR-
ROUND-BACK Lch: TP106, SURROUND-BACK Rch:
TP107).
(3) Connect power cord to AC Line, and turn power switch
"ON".
(4) Presetting.
MASTER VOLUME : "---" counterclockwise ( min.)
MODE : 7CH STEREO
FUNCTION : CD
(5) Within 2 minutes after the power on, turn VR101 clock-
wise ( ) to adjust the TEST POINT voltage to 1.5 mV
± 0.5 mV DC.
(6) After 10 minutes from the preset above, turn VR101 to
set the voltage to 2.5 mV ± 0.5 mV DC.
(7) Adjust the Variable Resistors of other channels in the
same way.
VR104
TP104
VR101,TP101
VR107
TP107
VR103,TP103
VR102
TP102
VR105
TP105
F Lch
S Lch
S Back Rch
TP106
VR106
S Back Lch
C ch
S Rch
F Rch

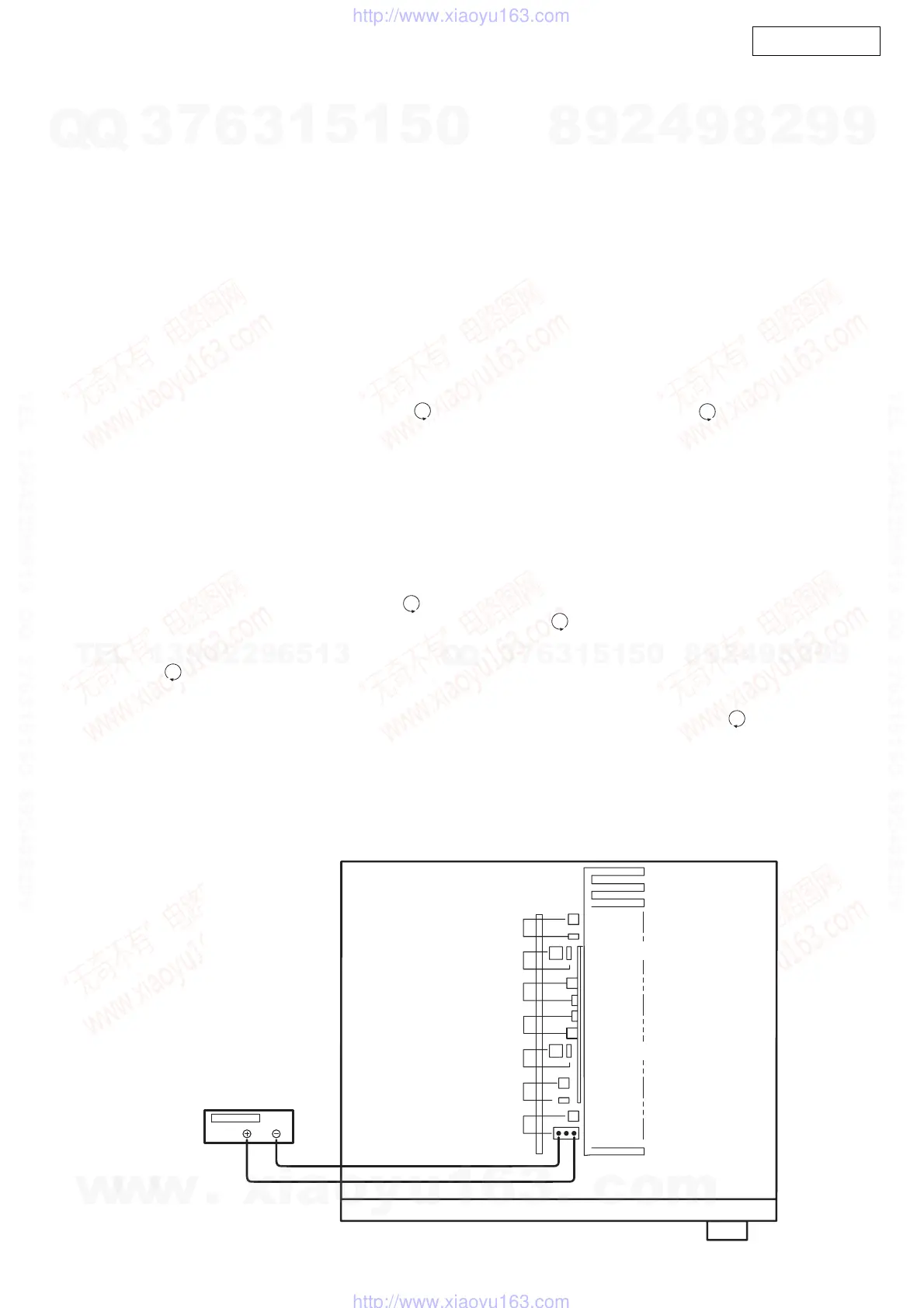

DC Voltmeter
調整
オーディオセクション
アイドリング電流の調整
調整に必要な測定器 : DCVoltmeter
1. 準備
(1) セットをクーラ、扇風機のそばなど風通しの良い場所
を避け、通常の使用状態に置きます。セットの周囲温
度は 15〜30 ℃、湿度は常湿とします。
(2) プリセット
・電源スイッチ OFF
・スピーカ端子 無負荷
( スピーカ・ダミー抵抗器などを接続しない。)
2. 調整
(1) 上カバーをはずし、パワーアンプ基板の VR101,VR102,
VR103,VR104,VR105 及び SURR.-BACK アンプ基板の
VR106,107 を反時計方向 ( )に回し切った状態に
セットします。
(2) テストポイント (FRONT-Lch:TP104,FRONT-Rch:

TP105,CENTERch:TP103,SURROUND-Lch:TP101,
SURROUND-Rch:TP102,SURROUND-BACKLch:TP106,
SURROUND-BACKRch:TP107) に DCVoltmeterを接続
します。
(3) 電源コードを AC100V（95〜105Vの範囲でも可）に接
続し、電源スイッチを "ON"にします。
(4) ON後、次のようにセットします。
・MASTERVOLUME（音量調節つまみ）→反時計方向
( )に回す、最小の状態にする。
・SPEAKER（スピーカ端子）→無負荷（スピーカ、
ダミー抵抗器などを接続しない。）
MODE:7CHSTEREO
FUNCTION:CD
(5) 2分以内に VR101を時計方向 ( ) に回しテストポイ
ントの電圧を次のように調整します。
1.5mV ±0.5mVDC
(6) 予備調整から 10分後 VR101を回し、次のように電圧を
設定します。
2.5mV± 0.5mVDC
(7) 同じ方法で各チャネルの可変抵抗を調整します。
