ITALIANO

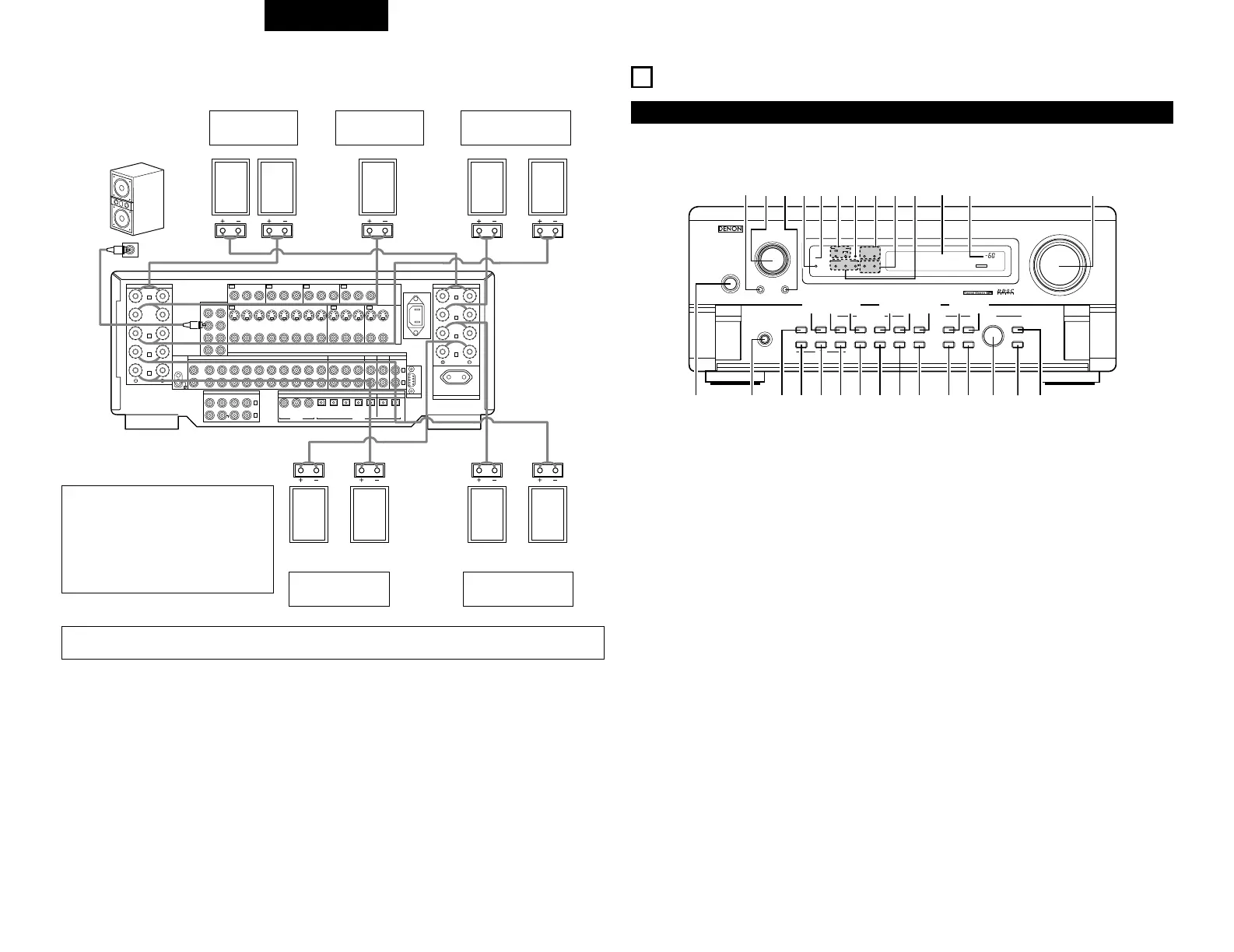

Collegamenti
• Per effettuare i collegamenti, fate riferimento al manuale delle istruzioni degli altri componenti.
SPEAKER SYSTEMS
PRE OUT
DVD TV MONITOR
YP
B/CB PR/CRYPB/CB PR/CRYPB/CB PR/CRYPB/CB PR/CR
COMPONENT
VIDEO
DBS/
SAT
AUDIO
DIGITALEXT. IN
FRONT
CENTER
FR FL
SW C
SR SL
SBR SBL
SURROUND
-A
R
R
SURROUND
-B
SIGNAL
GND
PHONO CDTUNER
FRONT CENTER SB
SW
SURROUND
DVD
DVD VDP TV DBS/
SAT
V. AUX VCR-1 VCR-2 VCR-3 VCR-1 VCR-2 VCR-3
S-VIDEO
VIDEO
1- MONITOR -2
VDP TV
IN OUT IN
IN OUT RS-232C
OUT
PRE OUT
SPEAKER
IMPEDANCE
FRONT, CENTER,
SB / MULTI
SURROUND
A OR B
6~16Ω
6~16Ω
8~16Ω
A + B
DBS/
SAT
CDR/
TAPE
CDR/
TAP E
MULTI
ZONE
V. AUX VCR-1 VCR-2
COAXIAL
123123 45 54
OPTICAL
VCR-3 VCR-1 VCR-2 VCR-3
R
S. BACK
R
R
L
R
L
IN
IN IN IN OUT
OUT OUT
SPEAKER SYSTEMS
AC OUTLET
AC IN
SWITCHED 100W MAX.
AC 230V 50Hz
FRONT
SURROUND
-A
L
L
SURROUND
-B
L
S. BACK
L
(
L
) (
L
) (
R
) (
R
)
(
L
) (
R
) (
L
) (
R
)
Presa di connessione
per un subwoofer dotato
di un amplificatore
incorporato (super
woofer), ecc.
SISTEMA DI
ALTOPARLANTI
SURROUND (A)
SISTEMA DI
ALTOPARLANTI
CENTRALI
SISTEMA DI
ALTOPARLANTI
ANTERIORI
• Precauzioni nel posizionamento degli
altoparlanti
Se posizionate un altoparlanti vicino ad un
monitor televisivo o video, i colori sullo
schermo possono venire disturbati dal
magnetismo degli altoparlanti. In tal caso,
allontanate l’altoparlante in una posizione
dove questo fenomeno non abbia luogo.
IN
SISTEMA DI
ALTOPARLANTI
SURROUND (B)
ALTOPARLANTE
SURROUND
POSTERIORE
NOTA:
Quando utilizzate solamente un altoparlante posteriore surround, collegatelo al canale sinistro.
MASTER VOLUME
INPUT SELECTOR
¢ ON/STANDBY
£ OFF
THX CINEMA
HOME
PURE
DIRECT
PHONES
TREBLE
BASS
SELECT
CH. VOL
REC / MULTI
PARAMETER
SURROUND
STATUS
DEFEAT
TONE
DIMMER
SIMULATION
ON/OFF
DSP
VIDEO
STEREO
5CH / 7CH
VIDEO
SELECT
WIDE
CINEMA
SCREEN
/ MUSIC
EXT. IN
DOLBY / DTS
STEREO
ANALOG
DIRECT
INPUT MODE
INPUT
SURROUND MODE
MULTI FUNCTION
SENSOR
REMOTE
ON/STANDBY
INPUT
SIGNAL
PCM
AUTO
DTS
DIRECT
PURE
DIGITAL
SURROUND SPEAKER
A
B
SURROUND BACK CH
OUTPUT
DETECT
SIGNAL
ES DSCRT DVD
VOLUME LEVEL
DIGITAL
#6 #5
#4
#3#2 #0 @9#1 @8 @7 @6 @5 @4
qw
e
rtyuio!0 !1 !2 !3 !5!4
!6 !7 !8 !9 @0 @1 @2 @3
Pannello anteriore
6
NOMENCLATURA E FUNZIONI
• Per ulteriori informazioni sul funzionamento di queste parti, fate rifermento alle pagine tra parentesi ( ).
q
Indicatore di accensione...............................(142)
w
Presa delle cuffie (PHONES)........................(144)
e
Tasto di effetto diretto (DIRECT) ..................(146)
r
Tasto di selezione del modo di ingresso
(INPUT MODE).............................................(143)
t
Tasto analogico (ANALOG) ...........................(143)
y
Tasto di ingresso estensione (EXT. IN).........(143)
u
Tasto CINEMA/MUSIC .................................(151)
i
Tasto VIDEO SELECT ...................................(144)
o
Tasto VIDEO ON/OFF...................................(146)
!0
Tasto DIMMER.............................................(144)
!1
Tasto STATUS ...............................................(144)
!2
Tasto REC/MULTI .........................................(144)
!3
Comando SELECTOR ..................................(144)
!4
Tasto BASS...................................................(143)
!5
Tasto TREBLE...............................................(143)
!6
Tasto STEREO ..............................................(143)
!7
Tasto DOLBY/DTS ........................................(150)
!8
Tasto di schermo grande (WIDE SCREEN) ..(153)
!9
Tasto di 5 canali/7 canali stereo
(5CH/7CH STEREO)......................................(153)
@0
Tasto dello stato multifunzionale
(MULTI FUNCTION STATUS)........................(153)
@1
Tasto di disattivazione tono
(TONE DEFEAT)............................................(144)
@2
Tasto SURROUND PARAMETER ....................(150)
@3
Tasto del volume del canale (CH VOL)........(147)
@4
Controllo del volume principale
(MASTER VOLUME).....................................(143)
@5
Indicatore del volume principale
(VOLUME LEVEL).........................................(143)
@6
Display
@7
Indicatori del modo di ingresso
(INPUT MODE).............................................(143)
@8
Indicatori del sistema degli altoparlanti surround
(SURROUND SPEAKER A/B)
@9
Indicatori posteriori del canale surround ......(149)
#0
Indicatore PURE DIRECT ............................(146)
#1
Indicatori del segnale digitale (SIGNAL) .......(143)
#2
Sensore di controllo a distanza
(REMOTE SENSOR).....................................(137)
#3
Interruttore di accensione ............................(142)
#4
Tasto di effetto diretto (PURE DIRECT)........(146)
#5
Controllo di selezione della sorgente di ingresso
(INPUT SELECTOR)......................................(143)
#6
Tasto HOME THX CINEMA..........................(148)
