Denon AVR-4208 User Manual

SVENSKA
247
AUDIO
DIGITALEXT. IN
SR SL
SBR SBL
SURROUND
-A
R
SURROUND
-B
SIGNAL
GND
PHONO CDTUNER
FRONT CENTER SB
SW
SURROUND
DVD
DVD VDP TV DBS/
SAT
V. AUX VCR-1 VCR-2 VCR-3 VCR-1 VCR-2 VCR-3
VDP TV
IN OUT
IN
DBS/
SAT
V. AUX VCR-1 VCR-2
COAXIAL
123123 4
OPTICAL
VCR-3 VCR-1 VCR-2 VCR-3
R
S. BACK
R
R
L
R
L
R
L
R
L
Dekoder med 8 eller 6-kanals
analogutgång
Effekthögt.
Ljudeffekter m m
Surround Subwoofer Center
Avspelning via externingångarna (EXT.IN) beskrivs på sid 265.

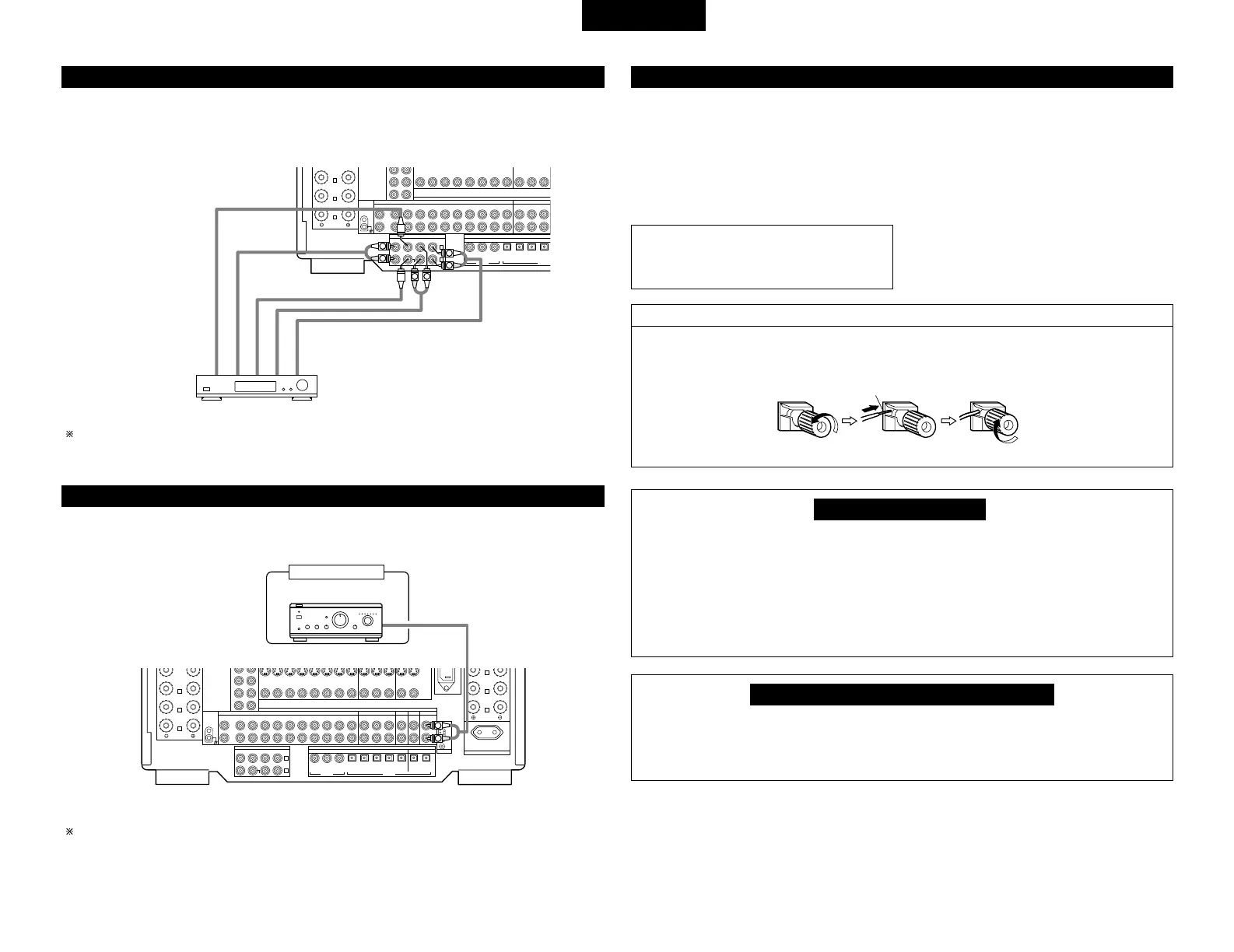

Anslutning av externingångarna (EXT.IN)
• Dessa anslutningar används för att ta emot flerkanaliga ljudsignaler från en extern avkodare eller en apparat
med en annan typ av flerkanalsavkodare, t ex en Audio DVD-spelare, en flerkanals SACD-spelare eller framtida
flerkanals ljudavkodare.
• Läs bruksanvisningarna för övrig apparatur i samband med anslutningen.
AUDIO
DIGITALEXT. IN
CENTER
SW C
SR SL
SBR SBL
SURROUND
-A
R
SURROUND
-B
SIGNAL
GND
PHONO CDTUNER
FRONT CENTER SB
SW
SURROUND
DVD
DVD VDP TV DBS/
SAT
V. AUX VCR-1 VCR-2 VCR-3 VCR-1 VCR-2 VCR-3
S-VIDEO
VIDEO
1- MONITOR -2
VDP TV
IN OUT IN
IN OUT RS-232C
OUT
PRE OUT
SPEAKER
IMPEDANCE
FRONT, CENTER,
SB / MULTI
SURROUND
A OR B
6~16Ω
6~16Ω
8~16Ω
A + B
DBS/
SAT
CDR/
TAP E
CDR/
TAPE
MULTI
ZONE
V. AUX VCR-1 VCR-2
COAXIAL
123123 45 54
OPTICAL
VCR-3 VCR-1 VCR-2 VCR-3
R
S. BACK
R
R
L
R
L
AC OUTLET
AC IN
SWITCHED 100W MAX.
AC 230V 50Hz
-
A
L
SURROUND
-B
L
S. BACK
L
L
R
B
Annat rum
Integrerad för-/huvudförstärkare
Se sid 265 för mer information om hur MULTI ZONE-anslutningarna används.
Anslutning till MULTI ZONE-anslutningarna
• Om en annan för-/huvudförstärkare (s.k. integrerad förstärkare) ansluts, kan MULTI ZONE-anslutningarna
användas för att spela en programkälla i ett annat rum samtidigt. (Se sid 265.)
Högtalarimpedans
• Högtalare med impedans mellan 6 och 16 Ω/ohmiga
användas som effekt- och centerhögtalare.
• Högtalare med impedans mellan 6 och 16 Ω/ohmiga
kan användas som surroundhögtalare.
• Var försiktig om du ansluter två par
surroundhögtalare (A + B) på samma gång,
eftersom utrustningen tar skada om du använder
högtalare med impedans mellan 8 Ω/ohmiga.
• Det kan inträffa att skyddskretsen löser ut om du
spelar på hög volym under lång tid med högtalare
som har lägre impedans än den som specificeras.
OBSERVERA:
Vidrör ALDRIG högtalarutgångarna när
strömmen är påslagen.
Detta medför risk för elektriska stötar.
Anslutning av högtalarkablarna
1. Lossa genom att
skruva motsols.
2. Stick in kabeln. 3. Dra åt genom att
skruva medsols.
Tvinna ihop ledaren eller använd en terminering.
Skyddskrets
• Apparaten har en snabb inbyggd skyddskrets. Kretsen skyddar högtalarna mot skador om förstärkarens
utgångar skulle kortslutas med höga strömstyrkor som resultat, om temperaturen i rummet är onormalt
hög eller om anläggningen körs på hög effekt under lång tid och blir mycket varm.
Om skyddskretsen utlöses stängs ljudet i högtalarna automatiskt av och driftlampan börjar blinka. Gör i så
fall på följande sätt: stäng av den här apparaten och kontrollera högtalarkablar och signalkablar. Vänta tills
apparaten har svalnat om den är mycket het. Öka ventilationen kring apparaten och sätt sedan på den igen.
Kontakta ett DENON-serviceställe om skyddskretsen aktiveras trots att du inte hittar några problem med
kablarna eller ventilationen.
Observera om högtalarimpedansen
• Skyddskretsen kan lösa ut om du spelar på hög volym under lång tid med högtalare som har lägre
impedans än den som specificeras (t ex med högtalare med impedans under 4 Ω /ohmiga). Ljudet stängs
av om skyddskretsen löser ut. Stäng av apparaten, vänta tills den svalnar och förbättra ventilationen kring
den innan du sätter på den igen.
Högtalaranslutning
• Anslut högtalarutgångarna till högtalarna så att
polariteten bibehålls (anslut < och < , > till > ). Om
kablarna vänds fel låter ljudet tunt i mitten, känslan
för instrumentens placering försvinner och
stereoeffekten försämras.
• Vid anslutningen är det viktigt att inga trådar i
högtalarkablarnas ledare kommer i kontakt med
någon annan kontakt, någon annan högtalarkabel
eller med bakpanelen.
