DVD-3910
5. Assembly (2)

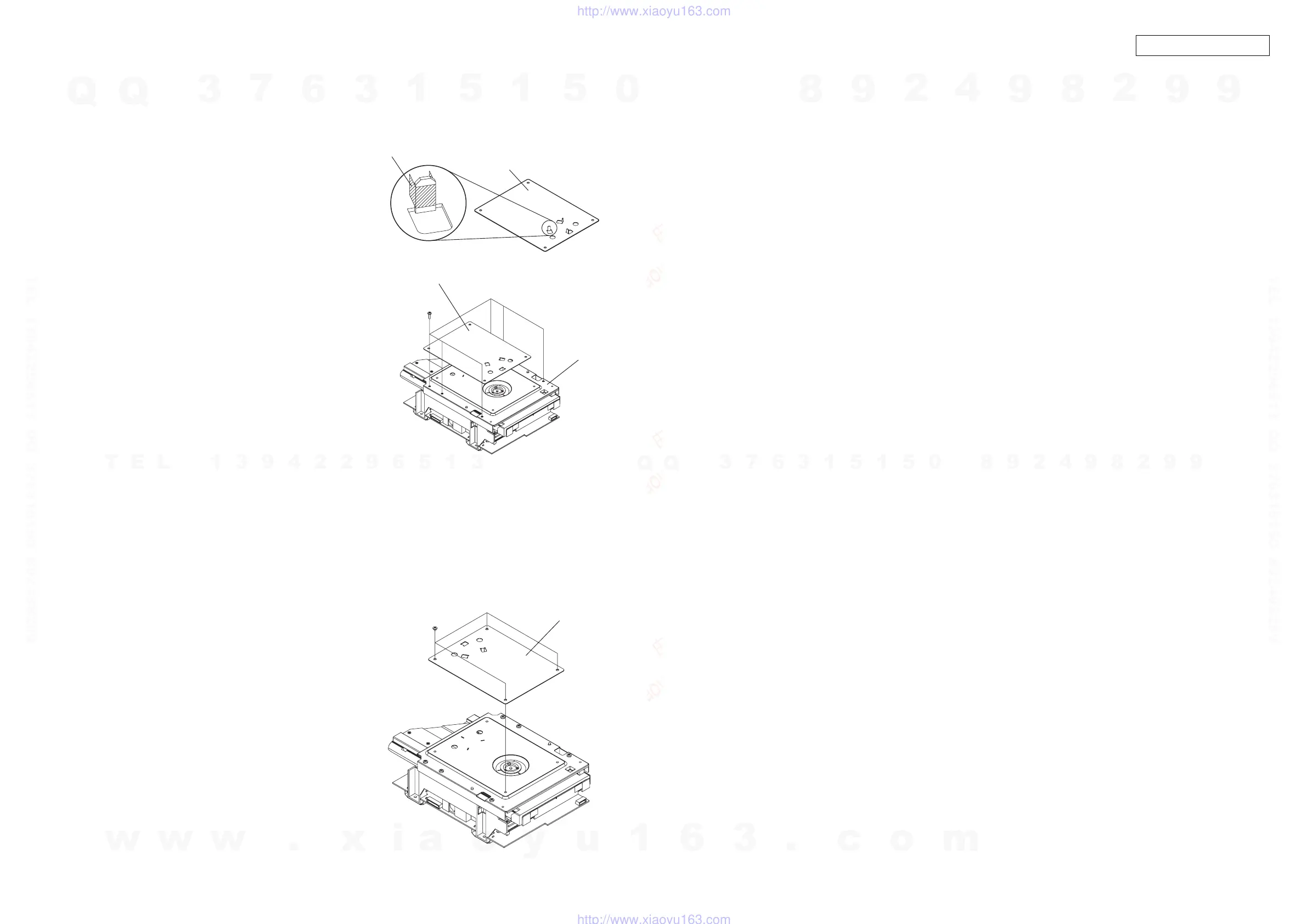

(1) Attaching Tape to Clamp Base Damper
Attach acetate cloth tape to 3 projections of the Clamp
Base Damper backside.
(2) Assembling Clamp Base
Set the Clamp Base Damper with positioning for clamper
by 3 projections.
Fix the Clamp Base with 6 pcs of 3mm P-tight screw (b).
6. Assembly (3)
(1) Detaching Tape from Clamp Base Damper
Detach acetate cloth tape from 3 projections of the Clamp
Base Damper backside.
(2) Assembling Clamp Base Damper
Set the Clamp Base Damper to the Clamp Base contrary
to the direction set in step above.
Fix the Clamp Base Damper with 4 pcs of 3mm S-tight
screw (a).
(b)
Clamp Base
Clamp Base Damper
Clamp Base Damper
Acetate Cloth Tape
(a)
Clamp Base Damper
5.
⚵┙
(2)
(1)
クランプベースダンパーへのアセクロ貼付
クランプベースダンパー裏面の突起
3
箇所へアセテート
クロステープを貼付します。
(2)
クランプベースの取付
クランプベースダンパーを挿入し、
3
箇所の突起でクラ
ンパーの位置決めを行います。
3mmP
タイトネジ
(b)6
本
で、クランプベースを取付けます。
6.
⚵┙
(3)
(1)
クランプベースダンパーからアセクロはがし
クランプベースダンパー裏面の突起
3
箇所からアセテー
トクロステープをはがします。
(2)
クランプダンパーベースの取付
クランプベースダンパーを、クランプベースに先程と
反対向きに挿入します。
3mmS
タイトネジ
(a)4
本で、ク
ランプベースダンパーを取付けます。
