DVD-3910

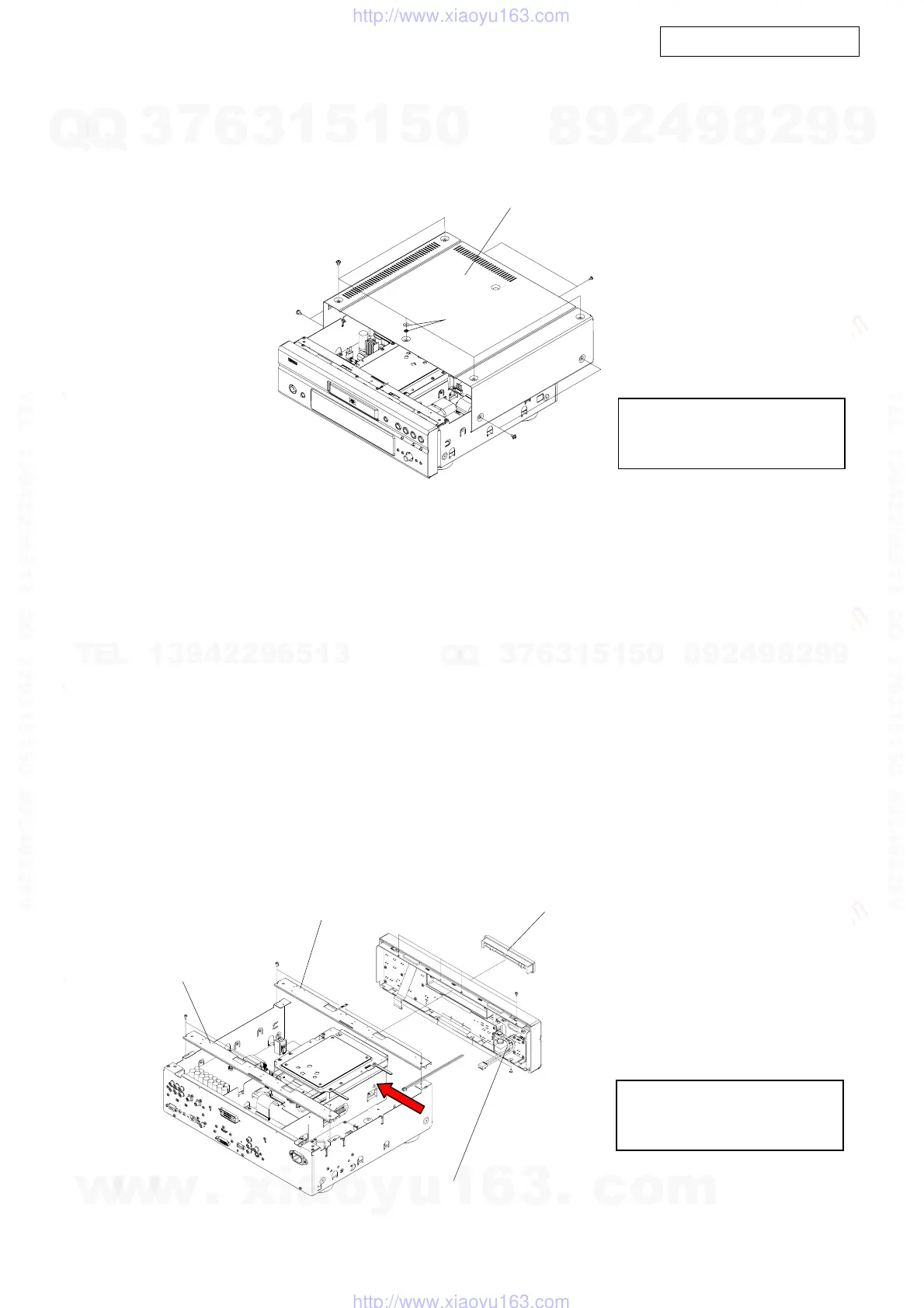

1. Top cover
2. Front panel sub ass'y & etc.
(1)Remove 2 screws(s ･ 1) on the rear side and 9
screws(s･2) on the top and the both sides.
Remove 2-washer at the front center on the top.
(2)Widen the Top cover a little laterally, then detach it
with sliding.
(1)背面側から s･１のねじ 2 本と天･側面から s･2 のねじ 9
本をはずします。天前中央のみﾜｯｼｬｰ 2 個共締め。
(2)左右へ少し広げて m･1：Topcover をはずします
2-1.ﾃﾞｨｽｸﾄﾚｲが電動でｵｰﾌﾟﾝ出来る場合
(1)電源を入れ｢OPEN/CLOSE｣ﾎﾞﾀﾝを押して、ﾃﾞｨｽｸﾄﾚｲを
開きます。
(2)ｃ･1：Loaderpanelass'y を持ち上げてはずします。
(3)ﾃﾞｨｽｸﾄﾚｲを閉じます。
(4)a･1：Frontpanelsubass'y からのﾜｲﾔｰ[CX031][CX025]
[CY211] をはずします。
(5)天・底面からｓ･１のねじ各 4 本をはずし、a･1：Front
panelsubass'y をはずします。
(6)天面からｓ･3 のねじ 2 本をはずし、ｍ･2：Frontangle
をはずします。国内モデルのみ 2 個使用。
2-2.ﾃﾞｨｽｸﾄﾚｲが電動でｵｰﾌﾟﾝ出来ない場合
(1)左側面のΦ8mm 孔よりﾄﾞﾗｲﾊﾞｰ等を挿し込みﾒｶﾕﾆｯﾄの
ﾌﾟﾚｰﾄｷﾞｱを押してﾃﾞｨｽｸﾄﾚｲを開きます。(矢印方向)
(2)2-1.(2)〜(6)の作業に同じ。
ｓ･2
㨟㨯1
ｓ･2
m･1：Top cover
ｓ･2
ｓ：2-washer
㨟㨯1
ｓ･1
ｃ･1：Loader panel ass’y
m･2：Front angle
ｓ･3
ａ･１：Front panel sub ass’y
s･1：
ル
：0.5Nm
（Tighten-torque）
s･2：締結トルク：1.0Nm
（Tighten-torque）
s･1：
ル
：0.5Nm
（Tighten-torque）
s･3：締結トルク：0.5Nm
（Tighten-torque）
2-1.When the Disc tray can be ejected electrically.
(1)Switch on , and press ｢OPEN/CLOSE｣ button to
open the Disc tray.
(2)Detach the Loader panel ass'y by lifting.
(3)Close the Disc tray.
(4)Disconnect the wire [CX031] [CX025] [CY211]
connecting a･1：From the Front panel sub ass’y.
(5)Remove 4 top screws(s･1) and 4 bottom screws
(s･1) , then detach the Front panel sub ass’y .
(6)Remove 2 top screws(s･3) , then detach the m2 :
Front angle. Use 2 pieces of F.Angle for Japan.
2-2.When the Disc tray cannot be ejected
electrically.
(1)Insert a driver into the left 8mm hole , and push
the Plate Gear of the DVD Mechanism , to open the
Disc Tray. (Arrow direction)
(2)The same steps described on 2-1.(2)〜(6).
m･2：Front angle
(only Japan)
ｓ･3
(only Japan)
