7
DVD-3910
5.Video P.W.B. ass'y and Scart P.W.B. ass'y
6.Audio P.W.B. ass'y
c･7：Scart P.W.B. ass'y( only Europe )
ｓ･3
ｓ･1
c･8：Audio P.W.B. ass'y ｓ･3

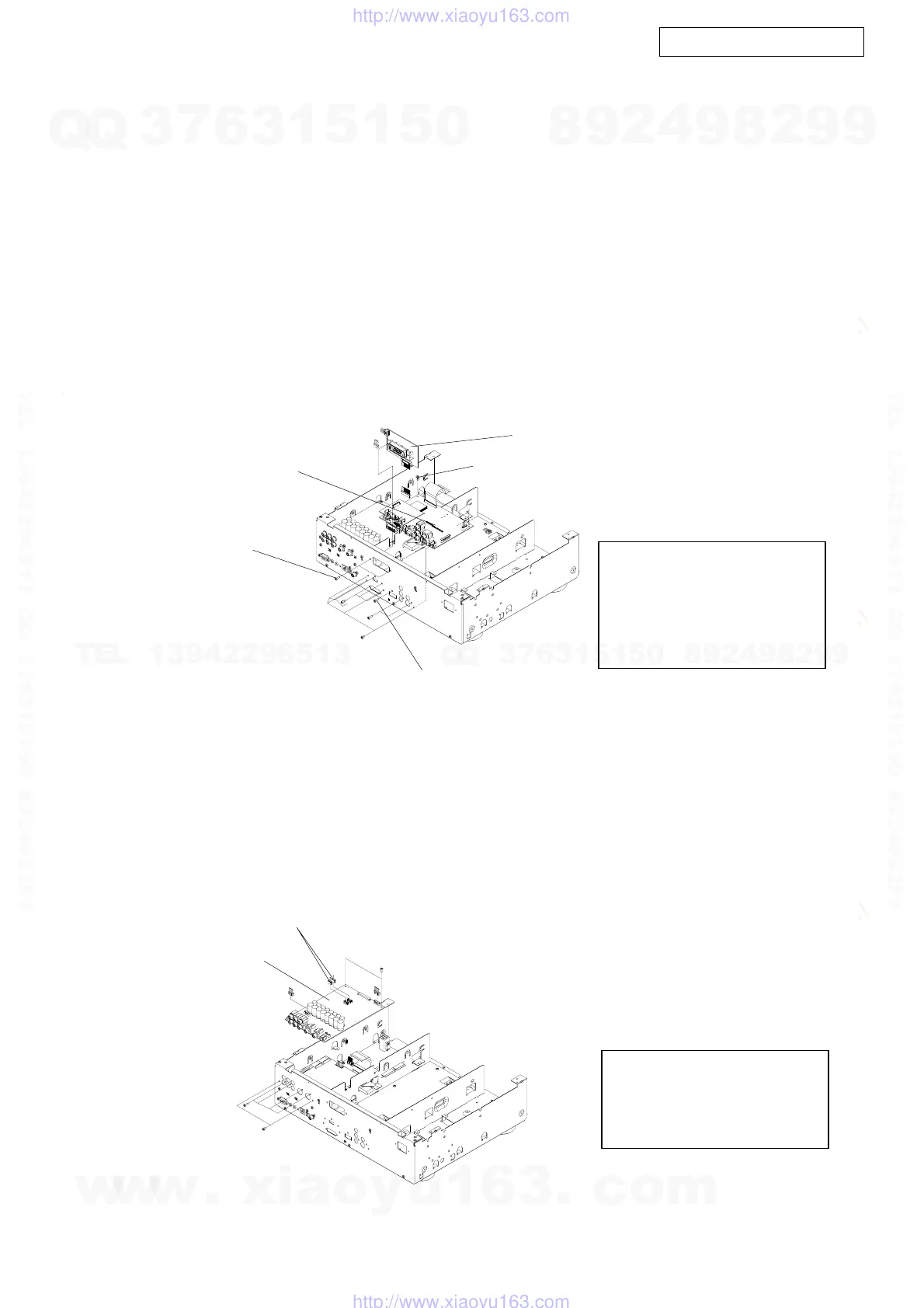

5-1. Video P.W.B. ass'y
(1)Remove 6 screws(s･1) and 2(Japan :3) screws(s･5)
and 2 Nuts(s･6) on the rear side and 2 screws
(s･3) on the top side.
(2)Disconnect [CY174] from the Hdmi P.W.B. ass'y
(GU-3613-3).
(3)Take the Video P.W.B. ass'y(c･6) off.
5-2.Scart P.W.B. ass'y
(1)Remove 2 screws(s･5) on the rear side.
(2)Disconnect [CX053] from the Audio P.W.B. ass'
(GU-3614-1)and [CX121] from the Video P.W.B.
ass'y(GU-3613-2).
(3)Take the Scart P.W.B. ass'y(c･6) off.
5-1.Video 基板
(1)背面側から s･1 のねじ 6 本と s･5 のねじ 2(国内:3)本と
s･6 のナット 2 本と天面から s･3 のねじ 2 本をはずし
ます。
(2)ﾋﾞﾃﾞｵ基板 ass'y(GU-3613-3：HDMI 基板 ass'y)より
ﾜｲﾔｰ[CY174] をはずします。
(3)ｃ･6：VideoP.W.B.ass'y をはずします。
5-2.Scart 基板
(1)背面側から s･5 のねじ 2 本をはずします。
(2)ｵｰﾃﾞｨｵ基板 ass'y(GU-3614-1)よりﾜｲﾔｰ[CX053]を、ﾋﾞﾃﾞ
ｵ基板 ass'y(GU-3613-2)より[CX121]をはずします。
(3)c･7：ScartP.W.B.ass'y をはずします。
(1)背面からｓ･1 のねじ 2 本とｓ･5 のねじ 4 本と天面か
らｓ･3 のねじ 2 本をはずします。
(2)ｃ･8：ｵｰﾃﾞｨｵ基板 ass'y からﾜｲﾔｰ[CY061] [CY072]
[CY332]をはずします。国内モデルのみ 1P-3P EH
CON.CORD を EH ﾍﾞｰｽから外します。
(3)ｃ･8：ｵｰﾃﾞｨｵ基板 ass'y をはずします。
(1)Remove 2 side screws(s･1) and 4 side screw(s･5)
and 2 top screws(s･3).
(2)Disconnect the wire [CY061][CY072][CY332]
connecting ｃ･8：Audio P.W.B. ass'y. Disconnect
1P-3P EH CON.CORD from the EH base (onl
JAPAN).
(3)Detach the c･8 : Audio P.W.B. ass'y.
ｓ･5
s･1：
ル
：0.5Nm
（Tighten-torque）
s･3：締結トルク：0.5Nm
（Tighten-torque）
s･5：締結トルク：0.35Nm
（Tighten-torque）
s･6：締結トルク：0.35Nm
（Tighten-torque）
ｓ･5( only Europe )
ｓ･1
ｓ･6
c･6：
Video P.W.B. ass'y
ｓ･5( only Japan )
ｓ･5
s･1：
ル
：0.5Nm
（Tighten-torque）
s･3：締結トルク：0.5Nm
（Tighten-torque）
s･5：締結トルク：0.35Nm
（Tighten-torque）
c：1P-3P EH CON.CORD (only JAPAN)
