3.2 双核处理器接线（选项 1）
根据本节说明来安装双核处理器。
3.2.1 在双核处理器上连接 9 线电缆
先决条件
根据高准 LNG 系列科里奥利质量流量计安装指南中的说明来准备和安装电缆。
步骤
1.
拆下双核处理器外壳盖。
2.
将各条线的裸端插入接线端子中。确保没有任何线缆暴露在外。

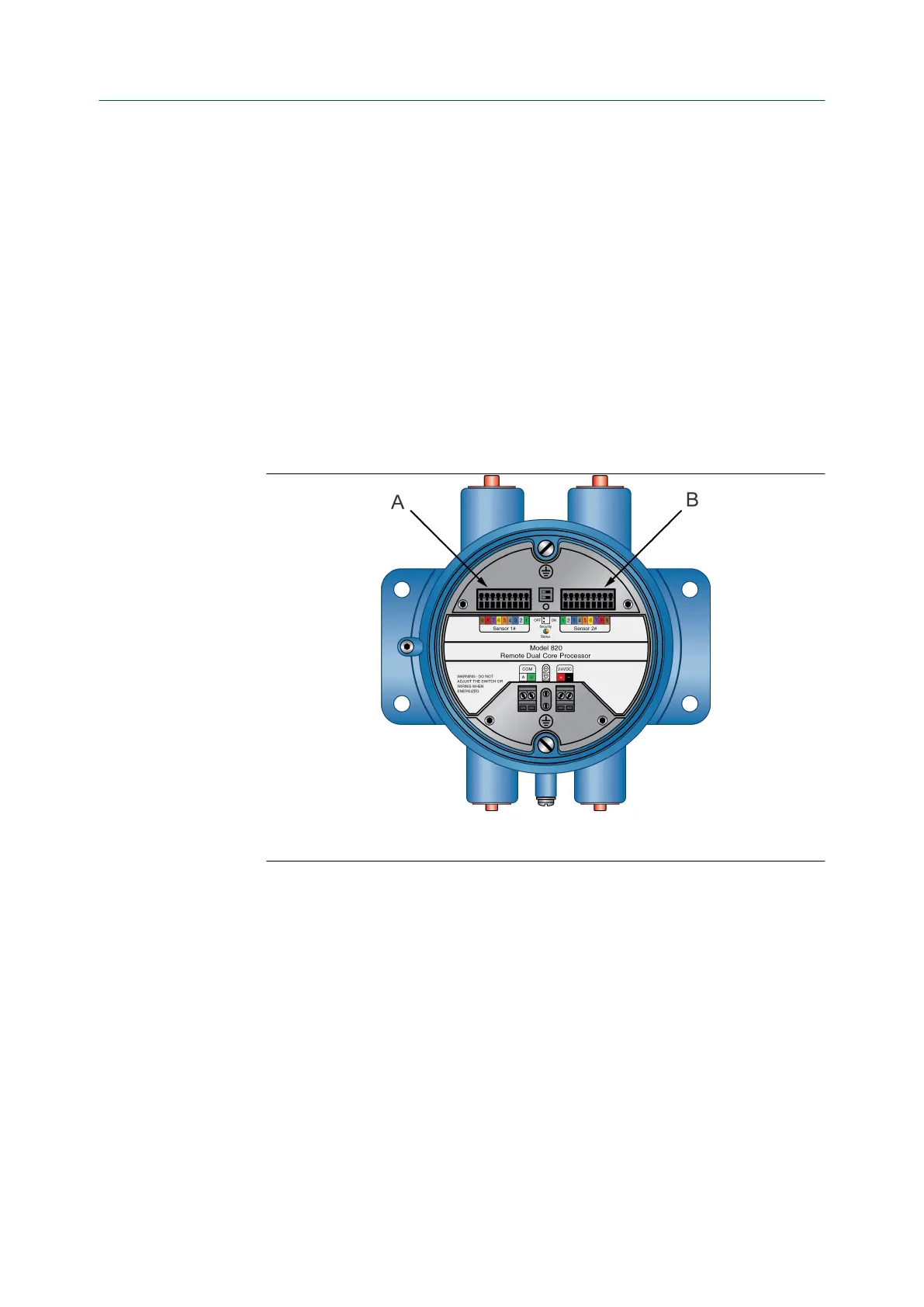

3. 按照匹配的颜色接线（参见表 3-1）。
A. 传感器 1
B. 传感器 2
4. 如果线长不是 3 米，则使用 ProLink III 来寄存不同的长度。有关更多信息，请参阅
高准
®
(Micro Motion
®
) LNG 系列科里奥利质量流量计和密度仪表组态和使用手册。
3.2.2
双核处理器电源接线
先决条件
根据高准 LNG 系列科里奥利质量流量计安装指南中的说明来准备和安装电缆。
步骤
将电源线连接至正极 (+) 端子和负极 (-) 端子。
将正极线连接到红色正极 (+) 端子，将负极线连接到黑色负极 (-) 端子。
接线
14 高准 LNG 系列科里奥利质量流量计
