BLUEHELIX MAXIMA
13IT
cod. 3541U630 - Rev. 00 - 07/2020
Termostato ambiente
B
ATTENZIONE: IL TERMOSTATO AMBIENTE DEVE ESSERE A CONTATTI PU-
LITI. COLLEGANDO 230 V. AI MORSETTI DEL TERMOSTATO AMBIENTE SI
DANNEGGIA IRRIMEDIABILMENTE LA SCHEDA ELETTRONICA.
Nel collegare cronocomandi o timer, evitare di prendere l'alimentazione di questi
dispositivi dai loro contatti di interruzione. La loro alimentazione deve essere effet-
tuata tramite collegamento diretto dalla rete o tramite pile, a seconda del tipo di dis-
positivo.

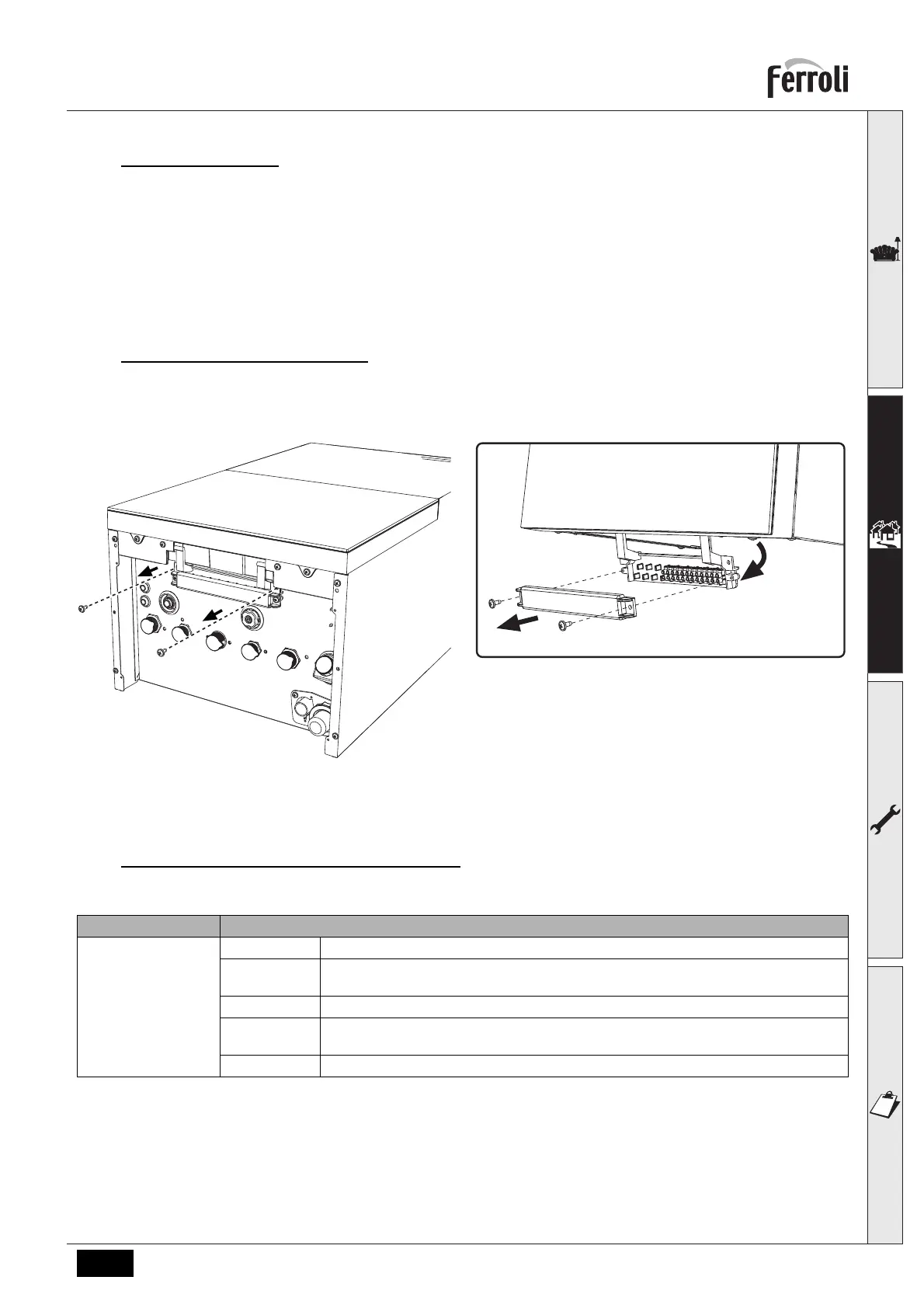

Accesso alla morsettiera elettrica
È possibile accedere alla morsettiera seguendo le indicazioni descritte di seguito (fig. 13 e fig. 14). La disposizione dei
morsetti per i diversi allacciamenti è riportata nello schema elettrico alla fig. 47.
I morsetti devono essere a contatti puliti (non 230V).
fig. 13
fig. 14
Configurazione ingresso ausiliaro morsettiera
Tabella 1 - Settaggi ingresso ausiliario
Configurazione DHW Parametro b06
b01 = RRT
b06=0 Se il contatto è aperto disabilita il sanitario, se è chiuso lo riabilita.
b06=1
Se il contatto è aperto disabilita il riscaldamento e visualizza F50. Se il contatto è chiuso abi-
lita il riscaldamento.
b06=2 Il contatto funziona come termostato ambiente.
b06=3
Se contatto è aperto visualizza F51 e la caldaia continua a funzionare.
Viene usato come allarme.
b06=4 Il contatto funziona come termostato limite, se è aperto visualizza F53 e spegne la richiesta.
