BLUEHELIX MAXIMA
40 IT
cod. 3541U630 - Rev. 00 - 07/2020
4.2 Vista generale
4.3 Circuito idraulico

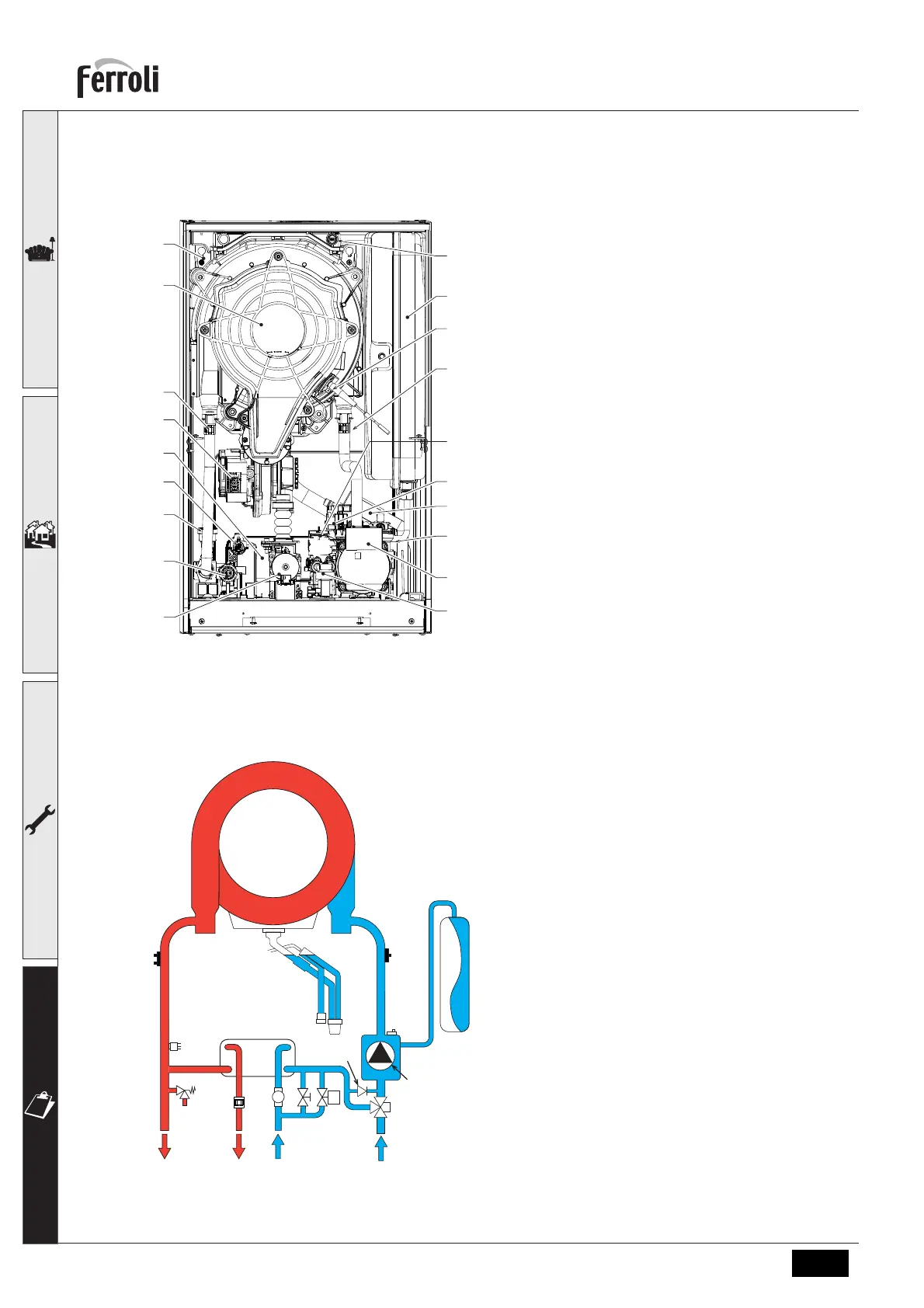

fig. 43 - Vista generale
14 Valvola di sicurezza
16 Ventilatore
32 Circolatore riscaldamento
34 Sensore temperatura riscaldamento
36 Sfiato aria automatico
42 Sonda temperatura sanitario
44 Valvola gas
56 Vaso di espansione
81 Elettrodo d’accensione/Ionizzazione
95 Valvola deviatrice
136 Flussometro
145 Idrometro
186 Sensore di ritorno
191 Sensore temperatura fumi
193 Sifone
194 Scambiatore acqua sanitaria
196 Bacinella condensa
240 Elettrovalvola caricamento impianto
294 Sensore di pressione
350 Gruppo Bruciatore/Ventilatore
fig. 44 - Circuito idraulico
8 Uscita acqua sanitario
9 Entrata acqua sanitario
10 Mandata impianto
11 Ritorno impianto
14 Valvola di sicurezza
32 Circolatore riscaldamento
34 Sensore temperatura riscaldamento
36 Sfiato aria automatico
42 Sonda temperatura sanitario
56 Vaso di espansione
74 Rubinetto di riempimento impianto
95 Valvola deviatrice
136 Flussometro
186 Sensore di ritorno
193 Sifone
194 Scambiatore acqua sanitaria
240 Elettrovalvola caricamento impianto
241 Bypass automatico (interno al gruppo
pompa)
294 Sensore di pressione
196
350
34
16
194
42
294
14
136
32
36
193
95
186
81
56
191
44
240
74
95
240
32
10 8 9
11
14
42
186
34
56
36
193
136
194
241
294
