4.2 Vedere generală
4.3 Circuitul hidraulic

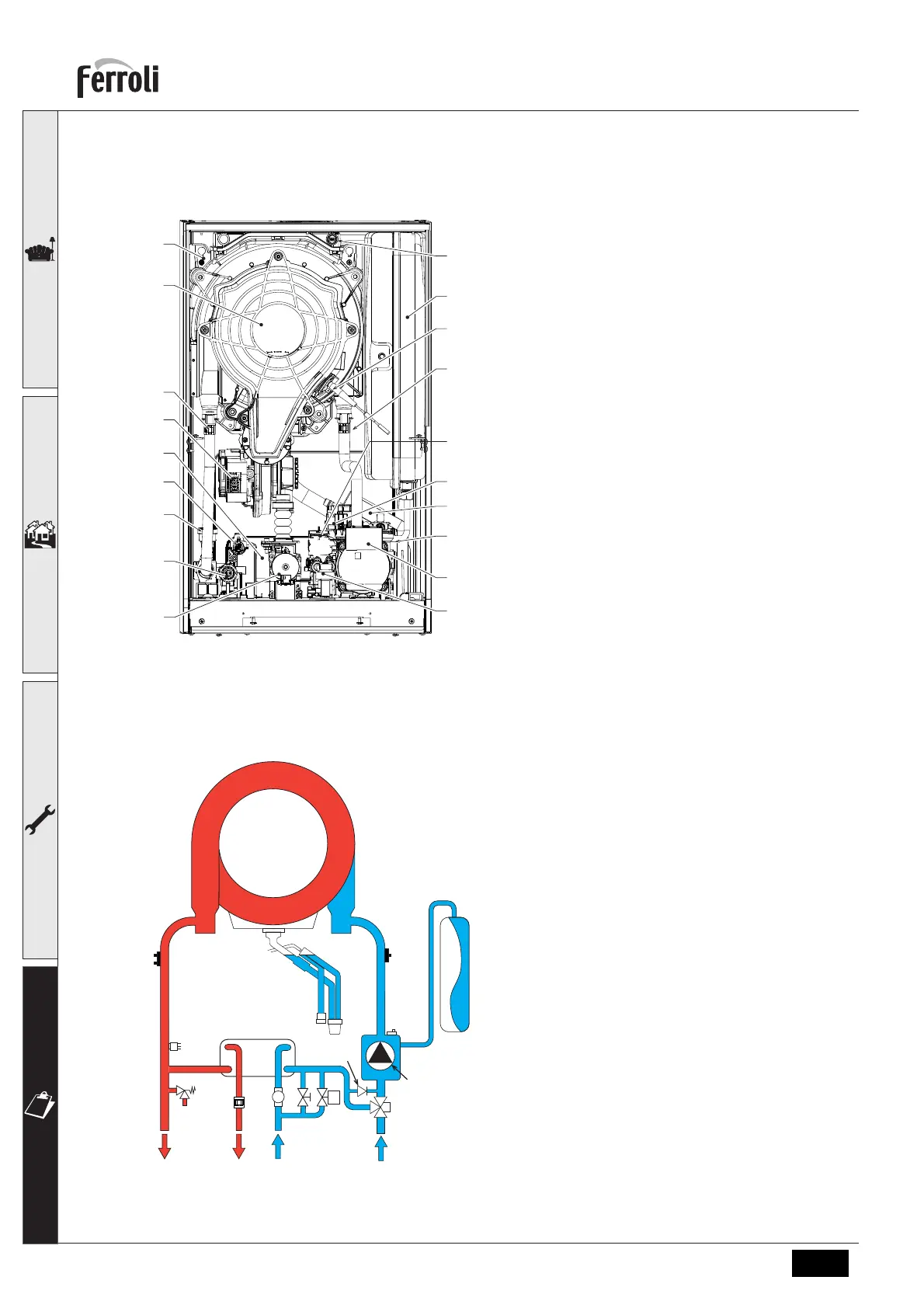

fig. 43- Vedere generală
14 Supapă de siguranţă
16 Ventilator
32 Pompă de circulaţie încălzire
34 Senzor temperatură încălzire
36 Evacuare automată aer
42 Sondă temperatură apă caldă menajeră
44 Valvă de gaz
56 Vas de expansiune
81 Electrod de aprindere/ionizare
95 Valvă deviatoare
136 Debitmetru
145 Hidrometru
186 Senzor de retur
191 Senzor temperatură gaze arse
193 Sifon
194 Schimbător de căldură apă menajeră
196 Rezervor condens
240 Electrovalvă umplere instalaţie
294 Senzor de presiune
350 Grup arzător/ventilator
fig. 44- Circuitul hidraulic
8 Ieşire apă menajeră
9 Intrare apă menajeră
10
Tur instalaţie
11 Retur instalaţie
14 Supapă de siguranţă
32 Pompă de circulaţie încălzire
34 Senzor temperatură încălzire
36 Evacuare automată aer
42 Sondă temperatură apă caldă menajeră
56 Vas de expansiune
74 Robinet de umplere instalaţie
95 Valvă deviatoare
136 Debitmetru
186 Senzor de retur
193 Sifon
194 Schimbător de căldură apă menajeră
240 Electrovalvă umplere instalaţie
241 Bypass automat (în interiorul grupului
pompei)
294 Senzor de presiune
196
350
34
16
194
42
294
14
136
32
36
193
95
186
81
56
191
44
240
74
95
240
32
10 8 9
11
14
42
186
34
56
36
193
136
194
241
294
