BLUEHELIX MAXIMA
177PL
cod. 3541U630 - Rev. 00 - 07/2020

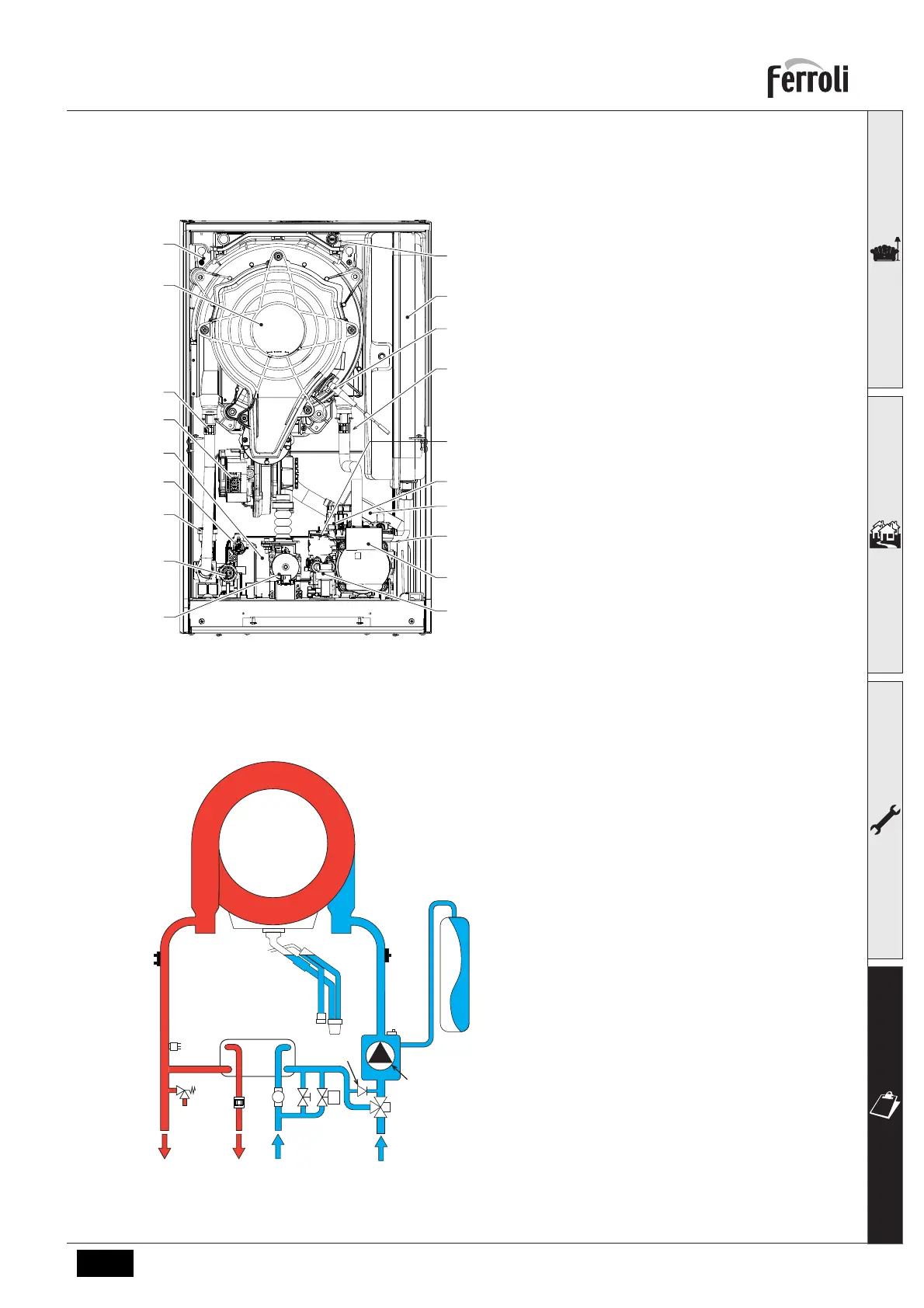

4.2 Widok ogólny
4.3 Obieg wody
wygląd 43- Widok ogólny
14 Zawór bezpieczeństwa
16 Wentylator
32 Pompa obiegowa ogrzewania
34 Czujnik temperatury ogrzewania
36 Odpowietrzanie automatyczne
42 Sonda temperatury instalacji c.w.u.
44 Zawór gazu
56 Zbiornik wyrównawczy
81 Elektroda zapłonu/jonizacji
95 Zawór rozdzielczy
136 Przepływomierz
145 Wodowskaz
186 Czujnik powrotu
191 Czujnik temperatury spalin
193 Syfon
194 Wymiennik wody użytkowej
196 Zbiornik na kondensat
240 Elektrozawór napełniania instalacji
294 Czujnik ciśnienia
350 Zespół palnika/wentylatora
wygląd 44- Obieg wody
8 Wylot wody użytkowej
9 Wlot wody użytkowej
10 Zasilanie instalacji
11 Powrót z instalacji
14 Zawór bezpieczeństwa
32 Pompa obiegowa ogrzewania
34 Czujnik temperatury ogrzewania
36 Odpowietrzanie automatyczne
42 Sonda temperatury instalacji c.w.u.
56 Zbiornik wyrównawczy
74 Zawór napełniania instalacji
95 Zawór rozdzielczy
136 Przepływomierz
186 Czujnik powrotu
193 Syfon
194
Wymiennik wody użytkowej
240 Elektrozawór napełniania instalacji
241 Automatyczne obejście (wewnątrz
zespołu pompy)
294 Czujnik ciśnienia
196
350
34
16
194
42
294
14
136
32
36
193
95
186
81
56
191
44
240
74
95
240
32
10 8 9
11
14
42
186
34
56
36
193
136
194
241
294
