Ferroli BLUEHELIX MAXIMA Series User Manual

BLUEHELIX MAXIMA
137RO
cod. 3541U630 - Rev. 00 - 07/2020

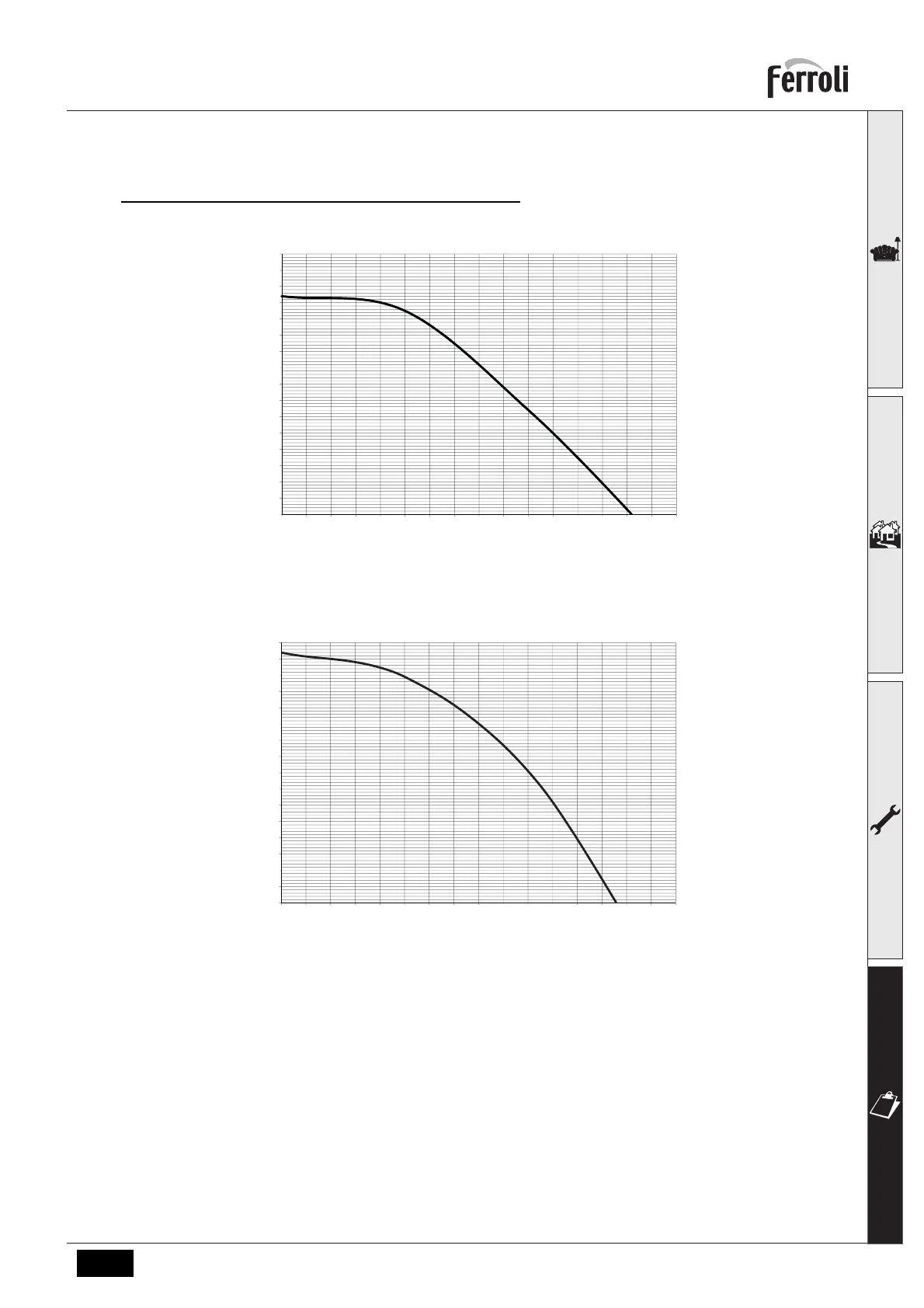

4.5 Diagrame
Înălţime de pompare reziduală disponibilă în instalaţie
BLUEHELIX MAXIMA 24C şi BLUEHELIX MAXIMA 28C
fig. 45- Înălţime de pompare reziduală disponibilă în instalaţie
BLUEHELIX MAXIMA 34C
fig. 46- Înălţime de pompare reziduală disponibilă în instalaţie
4.6 Schemă electrică
16 Ventilator
32 Pompă de circulaţie încălzire
34 Senzor temperatură încălzire
42 Sondă temperatură apă caldă menajeră
44 Valvă de gaz
81 Electrod de aprindere/ionizare
95 Valvă deviatoare
136 Debitmetru
138 Sondă externă (opţională)
139 Cronocomandă la distanţă/Gateway
186 Senzor de retur
191 Senzor temperatură gaze arse
240 Electrovalvă pentru umplere
288 Kit antiîngheţ
294 Senzor de presiune
A Întrerupător ON/OFF (Pornit/Oprit) (configurabil)
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
7.5
8.0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6
H(mCA)
Q (m3/h)
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
5.5
6.0
6.5
7.0
7.5
8.0
0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1 1.1 1.2 1.3 1.4 1.5 1.6
H(mCA)
Q (m3/h)
