Collegamento con tubi coassiali

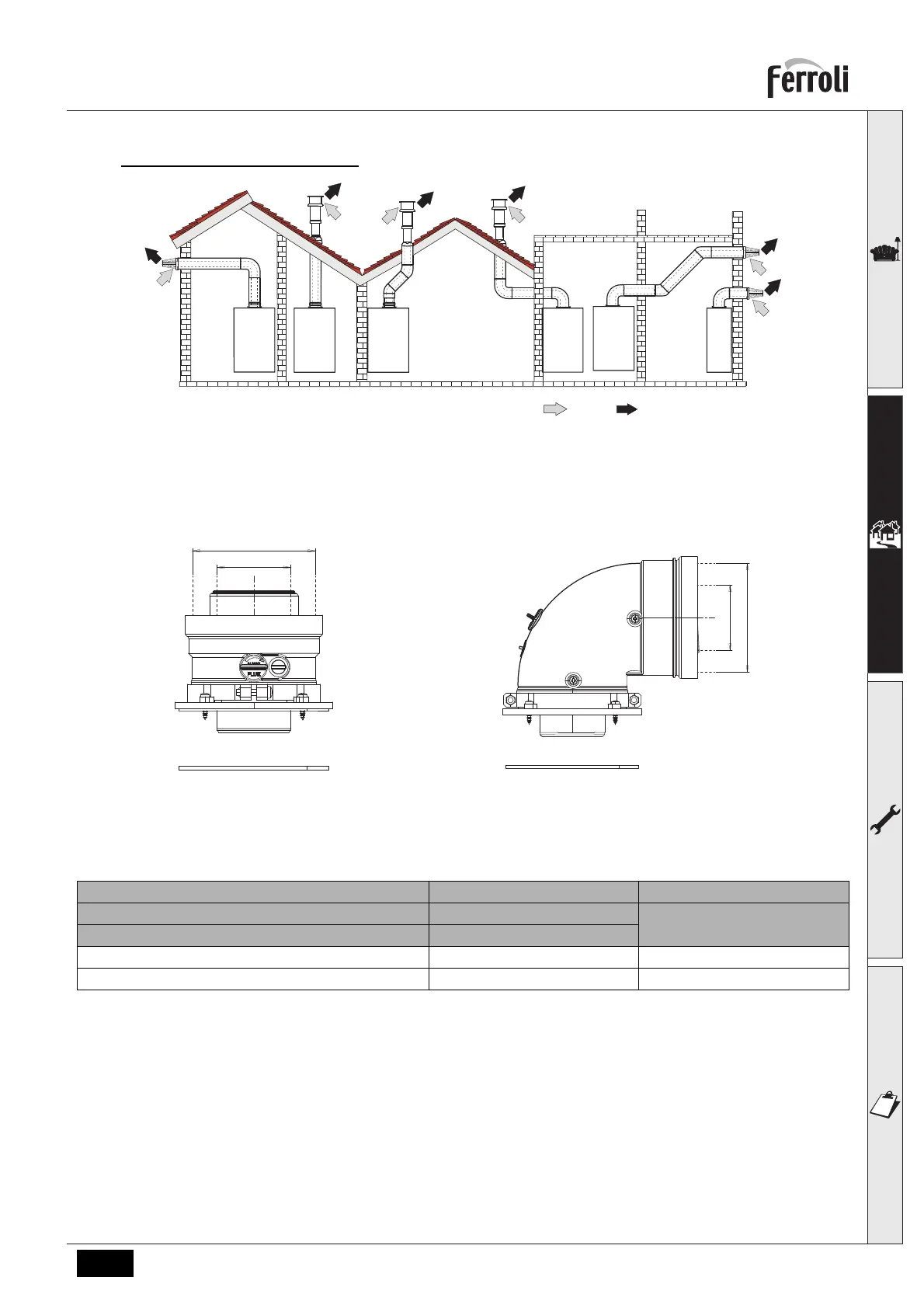

fig. 15 - Esempi di collegamento con tubi coassiali ( = Aria / = Fumi)
Per il collegamento coassiale montare sull'apparecchio uno dei seguenti accessori di partenza. Per le quote di foratura
a muro riferirsi alle figure fig. 40, fig. 41 e fig. 42 . È necessario che eventuali tratti orizzontali dello scarico fumi siano
mantenuti in leggera pendenza verso la caldaia per evitare che eventuale condensa rifluisca verso l’esterno causando
gocciolamento.
fig. 16 - Accessori di partenza per condotti coassiali
Tabella 2 - Massima lunghezza condotti coassiali
Coassiale 60/100 Coassiale 80/125
Massima lunghezza consentita (orizzontale) 7 m
20 m
Massima lunghezza consentita (verticale) 8 m
Fattore di riduzione curva 90° 1 m 0.5 m
Fattore di riduzione curva 45° 0.5 m 0.25 m
C
1X
C
1X
C
3X
C
3X
C
3X
C
1X
041095X0041096X0
Ø 100
Ø 60
Ø 60
Ø 100
