BLUEHELIX MAXIMA
92 ES
cod. 3541U630 - Rev. 00 - 07/2020

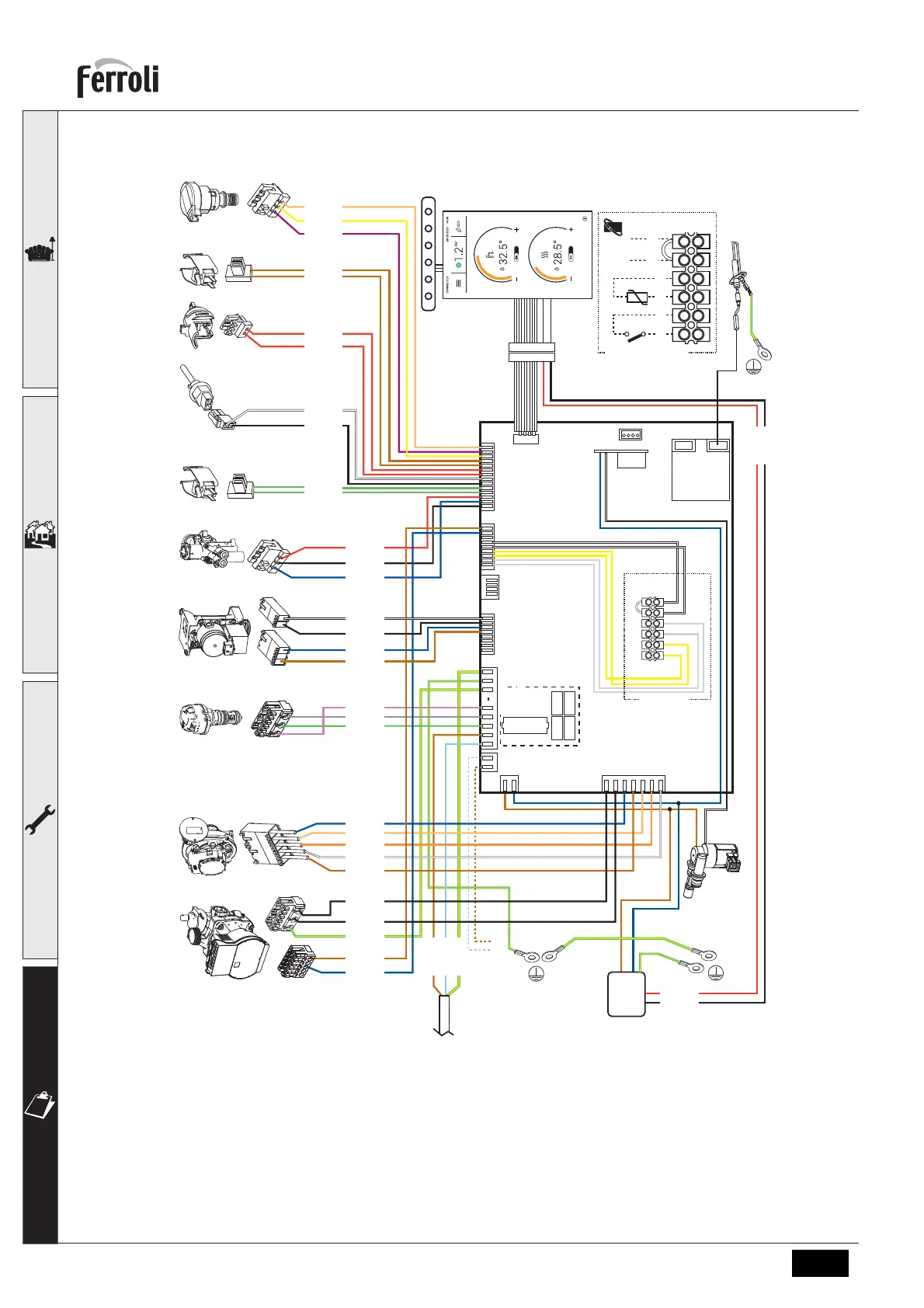

fig. 47- Esquema eléctrico
A
Atención: Antes de conectar el termostato de ambiente o el cronomando a distanciaquite el puente de la
caja de conexiones.
Si se desea conectar varias zonas de la instalación hidráulica controladas por termostatos con contacto seco,
y se debe utilizar el cronomando como mando a distancia de la caldera, es necesario conectar los contactos
secos de las zonas a los bornes 1-2 y el cronomando a los bornes 5-6.
TODAS LAS CONEXIONES A LA BORNERA DEBEN TENER CONTACTOS SECOS (NO 230V).
