-- 177 --
POKYNY PRO ÚDRŽBU
PO PROVOZNÍ-
CH HODINÁCH
PŘI KA-
ŽDÉM
POUŽITÍ

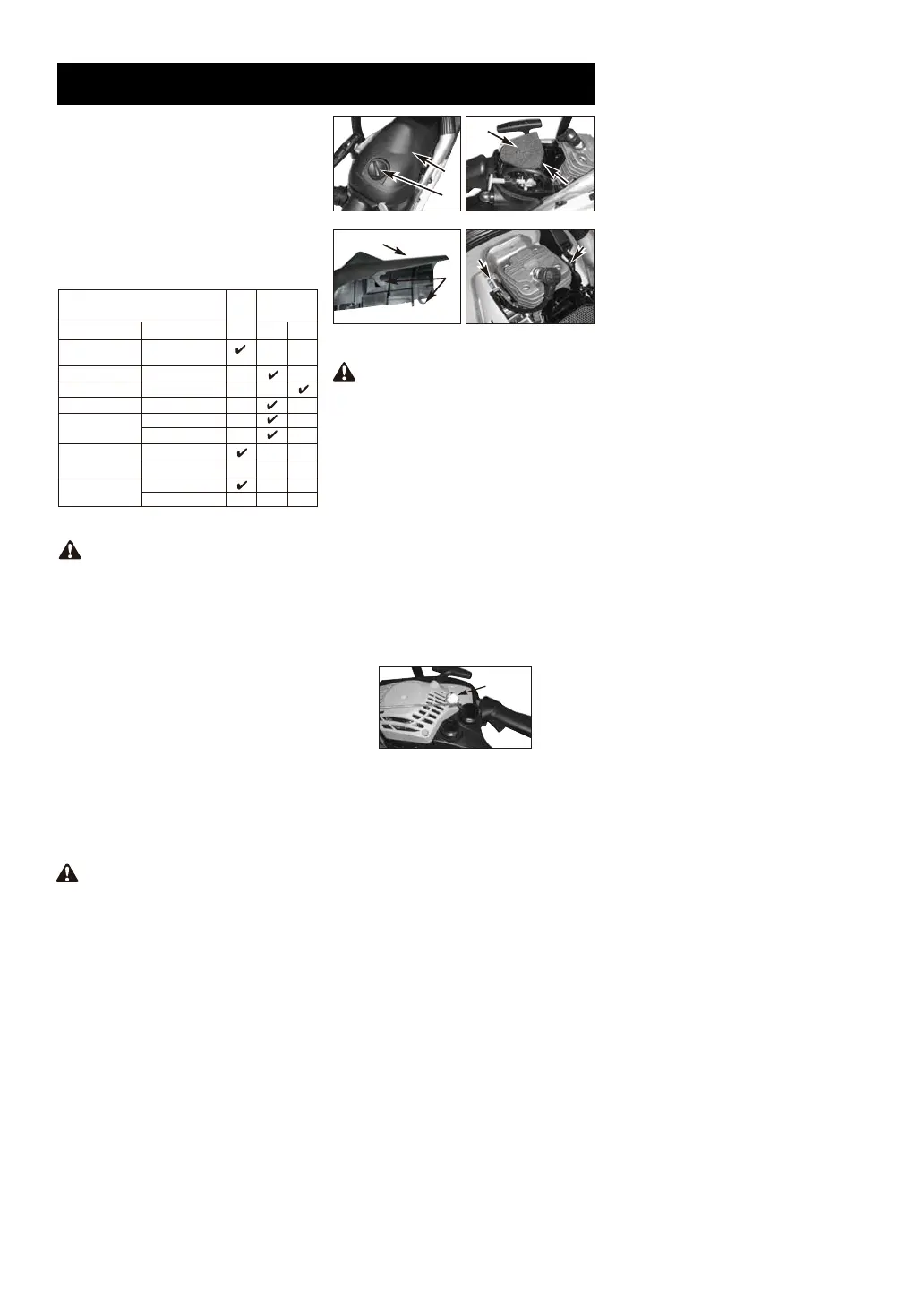

KONTROLNÍ SEZNAM ÚDRŽBY
POLOŽKA ČINNOST
Šrouby/matice/
svorníky
Kontrola/dotažení
Filtr vzduchu Čištění/výměna
Filtr paliva/oleje
Výměna
Zapalovací svíčka
Čištění/seřízení/výměna
Sítko lapače jisker Kontrola
Hadice paliva Kontrola
10 20
Součásti brzdy
řetězu
Kontrola
Výměna dle potřeby
Výměna dle potřeby
Výměna dle potřeby
Veškerý servis pily kromě položek
uvedených v této příručce a pokynech pro
údržbu musí být svěřen odborníkům.
Dobrý program preventivní údržby včetně
kontrol a péče prodlouží životnost a zvýší
výkon vaší řetězové pily.
Tento kontrolní seznam údržby je průvo-
dcem při vytvoření takového programu.
Za jistých okolností může být nutno pro-
vádět čištění, seřízení a výměnu součástí
častěji než v níže uvedených intervalech.
PREVENTIVNÍ ÚDRŽBA
1. Demontujte knoflík (A), který drží na místě
kryt filtru vzduchu, demontujte horní kryt
(B) po povolení šroubů, které ho drží. Kryt
se zvedne. (Obr. 15A)
2. Vytáhněte filtr vzduchu (C) z airboxu (D)
(obr.15B).
3. Vyčistěte filtr vzduchu. Vyperte filtr v čisté,
teplé mýdlové vodě. Propláchněte čistou
studenou vodou. Nechte na vzduchu
dokonale vyschnout.
POZNÁMKA: Doporučujeme mít zásobu
náhradních filtrů.
4. Instalujte filtr vzduchu. Instalujte kryt
motoru/filtru vzduchu. Zkontrolujte
západky (E) a (F) a správné upevnění
filtru. Pevně dotáhněte knoflík držící filtr.
(obr. 15C a obr.15D)
VAROVÁNÍ: Neprovádějte údržbu na
horkém motoru, hrozí popálení rukou nebo
prstů.
POZOR: Nepoužívejte pilu bez filtru
vzduchu. Nasátí prachu a nečistot do motoru
vede k jeho poškození. Filtr vzduchu udržujte
čistý!
FILTR VZDUCHU
ČISTĚNÍ FILTRU VZDUCHU:
A
C
D
B
E
F
F
B
1. Sejměte víčko nádrže paliva.
2. Ohnutím drátu vytvořte na konci háček.
3. Zasuňte háček do plnícího hrdla nádrže a
za hadičku paliva. Hadičku paliva opatrně
přitáhněte k plnícímu hrdlu, abyste prsty
dosáhli na její konec.
POZNÁMKA: Nevytahujte hadičku z nádrže.
4
.
Vytáhněte filtr (A) z nádrže (obr. 16).
5
.
Kroucením stáhněte filtr z hadičky. Filtr
zlikvidujte.
6
.
Instalujte nový filtr. Zasuňte filtr do nádrže. Filtr
musí být v dolním rohu nádrže. Dle potřeby
přemístěte filtr v nádrži pomocí dlouhého
šroubováku.
7
.
Naplňte nádrž čerstvou směsí paliva a oleje.
Viz sekce PALIVO A MAZÁNÍ. Instalujte víčko
nádrže paliva.
VAROVÁNÍ: Neprovozujte pilu bez
filtru paliva. Filtr paliva se musí vyměnit po 20
provozních hodinách. Před výměnou filtru
úplně vypusťte nádrž paliva.
FILTR PALIVA
Obr. 15A
Obr. 15C Obr. 15D
Obr. 15B
A
1. Demontujte 2 šrouby (A) a vytáhněte
tlumič výfuku. (Obr. 17A)
2. Demontujte 2 šrouby držící kryt (C). (Obr.
17B)
3. Zlikvidujte staré sítko lapače jisker (D) a
vložte nové.
4. Znovu smontujte tlumič výfuku a upevněte
jej k válci. Dobře dotáhněte.
POZNÁMKA: Ucpané sítko lapače jisker může
výrazně snížit výkon motoru.
SÍTKO LAPAČE JISKER
Obr. 16
