- 67 -
scanalatura (I) e attorno all'estremità della barra
di guida. (Fig. 3E)
AVVISO:
La catena della sega potrebbe pendere
leggermente sulla parte inferiore della barra di
guida. Ciò è normale.
10. Ruotare la manopola (J) IN SENSO
CODOLO (K). (Fig. 3F)
11. Montare il coperchio della frizione assicurandosi
che il codolo sia posizionato nel foro inferiore
della barra di guida. Assicurarsi che la catena
non scivoli dalla barra.
12. Serrare la vite (N), e seguire la fase 13 per
regolare la tensione della catena.
13. Ruotare l'anello di tensione in senso orario
stretto (M); spingere il pulsante di comando
indicato dalla freccia (L) per ruotare in senso
orario stretto e spingere nuovamente il pulsante
di comando. (Fig. 3G)
AVVISO:
della barra di guida è serrata a mano poiché è stata
richiesta una regolazione della catena. Seguire le
istruzioni nella sezione Regolazione della tensione
della catena.
F
D
E
J
I
G
H
K
L
M
N

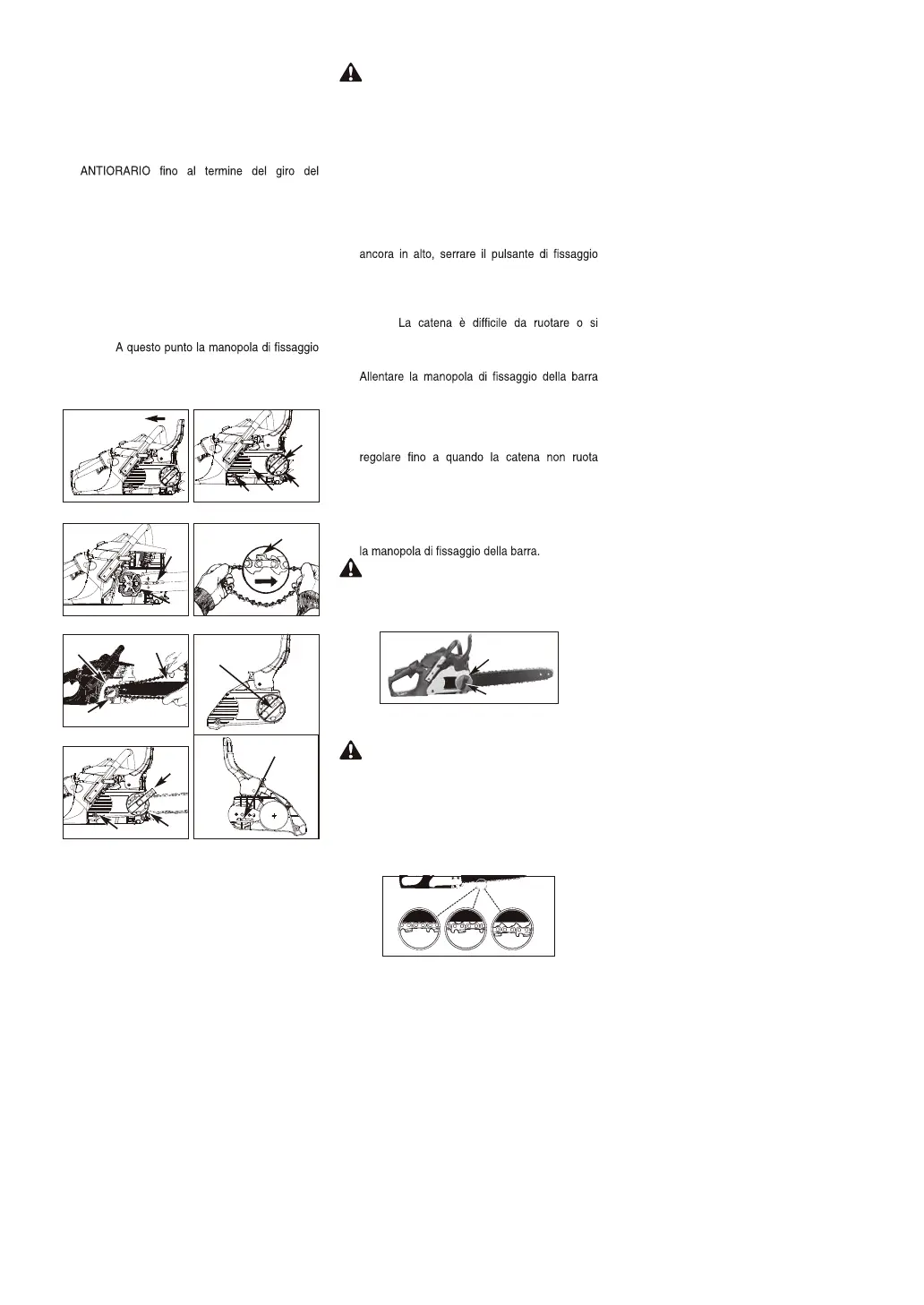

Fig. 3C Fig. 3D
Fig. 3E
Fig. 3G Fig. 3F
Regolazione della tensione della
catena
La corretta tensione della catena della sega è
estremamente importante e deve essere controllata
prima dell'inizio e durante tutti i lavori di taglio.
Prendendo il tempo necessario per regolare la
catena della sega si ottiene una migliore prestazione
di taglio prolungando così la durata della catena.
AVVERTENZA:
indossare sempre
guanti da lavoro resistenti quando si maneggia o si
regola la catena della sega.
REGOLAZIONE DELLA CATENA:
1. Tenere la punta della barra di guida verso l'alto
e ruotare l'anello della catena (A) IN SENSO
ORARIO per aumentare la tensione della
catena. Ruotando l'anello della catena (A) IN
SENSO ANTIORARIO la quantità di tensione
sulla catena aumenterà. Assicurarsi che la
catena si inserisca perfettamente lungo tutto il
perimetro della barra di guida. (Fig. 4)
2. Dopo la regolazione, la punta della barra è
della barra (B) in modo sicuro. La catena è tesa
al punto giusto quando aderisce con precisione
intorno al perimetro e può essere tirata da una
mano protetta da guanti. (Fig. 4)
AVVISO:
blocca poiché troppa tensione è stata applicata.
Ciò richiede una lieve regolazione come indicato di
seguito:
A.
in modo che sia serrata manualmente. Ridurre
la tensione ruotando lentamente l'anello della
catena di regolazione della barra lentamente
IN SENSO ANTIORARIO. Muovere la catena
avanti e indietro sulla barra. Continuare a
liberamente e non si inserisce perfettamente.
Aumentare la tensione della catena ruotando
l'anello della catena di regolazione della barra
IN SENSO ORARIO.
B. Quando la catena è tesa al punto giusto, tenere
la punta della barra in alto e serrare saldamente
ATTENZIONE:
Se la catena della sega è
nuova richiede una regolazione dopo circa 5 tagli.
Ciò è normale con una nuova catena e l'intervallo
per le regolazioni future crescerà rapidamente.
A
B
Fig. 4
ATTENZIONE:
Se la catena della sega è
TROPPO ALLENTATA o TROPPO TESA, la ruota
dentata, la barra, la catena e i supporti dell'albero
motore si consumano più rapidamente. Vedere la
Fig. 5 per informazioni relative alla giusta tensione a
freddo (A) e alla giusta tensione a caldo (B), e come
guida per quando la catena della sega richiede una
regolazione (C).
A
C
B
Fig. 5
9. Inserire gli elementi di azionamento nella
C
Fig. 3B
B
A
N
Fig. 3A
