- 63 -

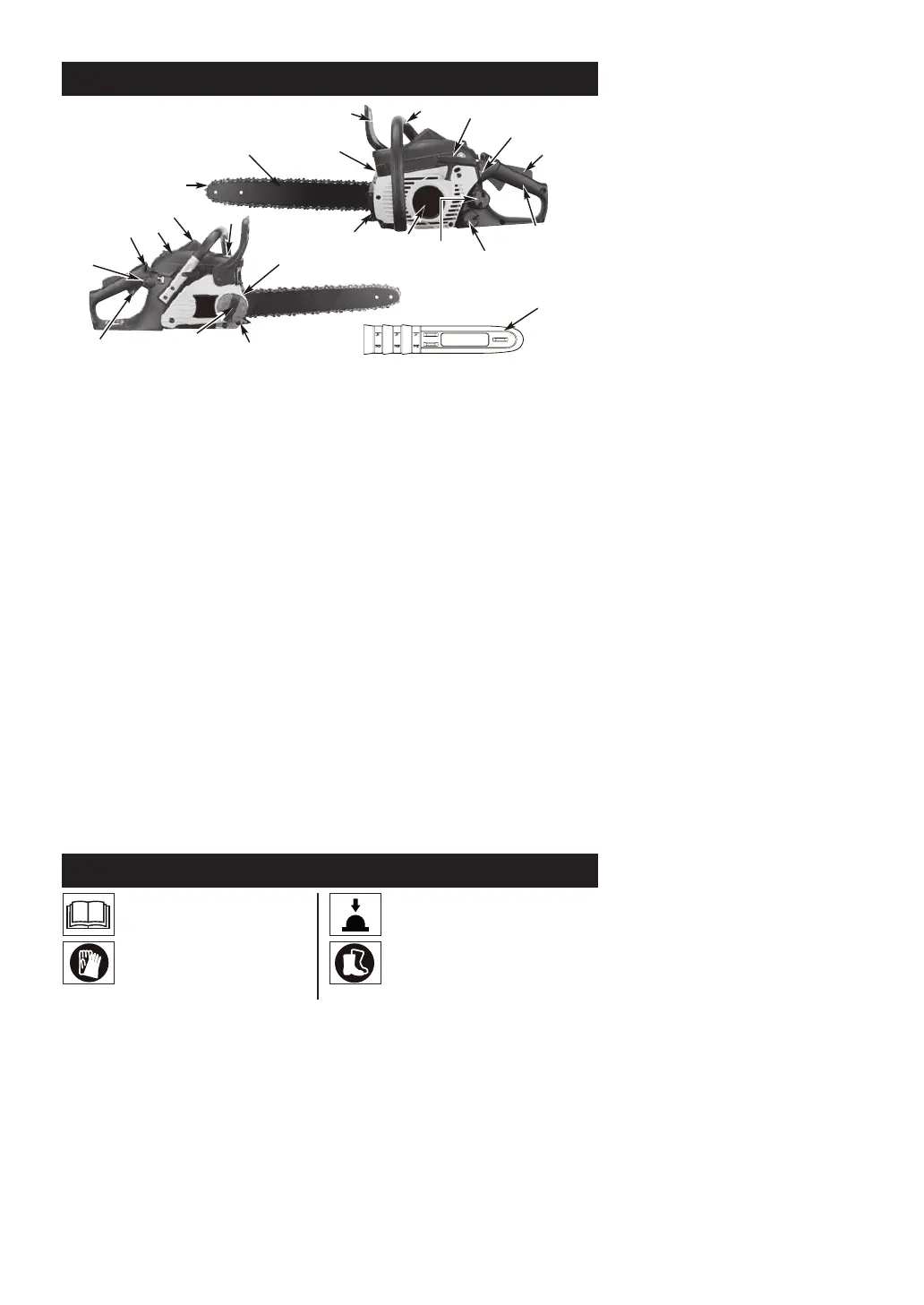

IDENTIFICAZIONE DELLE PARTI
13
1
7
6
11
2
17
20
22
21
14
23
16
18
3
4
10
12
15
19
9
8
1. Catena
2. Barra di guida
3. Schermo parascintille
4. Leva del freno della catena
/ Protezione mano
5. Impugnatura anteriore
6. Impugnatura di avviamento
7. Interruttore ON/OFF
8. Blocco del grilletto
acceleratore
9. Impugnatura posteriore /
Boot loop
10. Tappo del serbatoio
dell'olio
11. Tappo del serbatoio del
carburante
12. Coperchio del dispositivo
di avviamento
13. Paracolpi dentato
14. Anello di tensione della
catena
15. Schermo protettivo della
marmitta
16. Candela
17. Coperchio del ltro dell'aria
18. Leva dell'aria per il
comando dell'aria
automatico
19. Pompa del carburante
20. Grilletto acceleratore
21. Pulsante di controllo del
coperchio della catena
22. Fermo della catena
23. Coperchio della barra di
guida
DISPOSITIVI DI SICUREZZA
I numeri precedenti le descrizioni corrispondono ai numeri sopra indicati per aiutare ad individuare la
funzione di sicurezza.
1 LA MOTOSEGA CON CONTRACCOL-
PO RIDOTTO consente di ridurre notevol-
mente il contraccolpo o la sua intensità, gra-
zie a dei dispositivi di sicurezza progettati
appositamente per assorbire la sua forza.
3 LO SCHERMO PARASCINTILLE
trat-
tiene il carbonio e altre particelle inammabili
oltre la grandezza di 0,023 pollici (0,6 mm) dal
usso di scarico del motore. È responsabilità
dell'utente osservare leggi e/o normative fe-
derali, statali o locali che disciplinano l'uso
di uno schermo parascintille. Consultare le
norme di sicurezza per ulteriori informazioni.
4 LA LEVA DEL FRENO DELLA
CATENA / DISPOSITIVO SALVAMANO
protegge la mano sinistra dell'utilizzatore nel
caso in cui dovesse scivolare dall'impugnatura
anteriore mentre la motosega è in funzione.
4 IL FRENO DELLA CATENA
è una fun-
zione di sicurezza progettata per ridurre il
rischio di lesioni causate da contraccolpi in-
terrompendo il movimento della motosega in
millisecondi. Essa viene attivata dalla leva del
FRENO DELLA CATENA.
7 L'INTERRUTTORE DI ARRESTO
ferma
immediatamente il motore quando viene spen-
to. L'interruttore di arresto deve essere posi-
zionato su ON per avviare o riavviare il motore.
8 IL FERMO DEL GRILLETTO DELL'AC-
CELERATORE
impedisce accelerazioni
improvvise del motore. Il grilletto dell'accele-
ratore (20) non può essere tirato a meno che
il fermo di sicurezza sia stato premuto.
22 IL FERMACATENA
riduce il rischio di le-
sioni in caso di rottura o deragliamento della
motosega durante il funzionamento. Il ferma-
catena ha il compito di trattenere la catena se
questa si sgancia.
IDENTIFICAZIONE DEI SIMBOLI
Leggere e comprendere il manuale
di istruzioni e tutte le etichette di
avvertenza prima di utilizzare la sega.
Indossare dei guanti per proteggere
le mani
Pompa del carburante
Indossare le scarpe di sicurezza per
proteggere i piedi
