190-01182-02 GTR 225/GNC 255 TSO Installation Manual
Rev. F Page D-25
NOTES

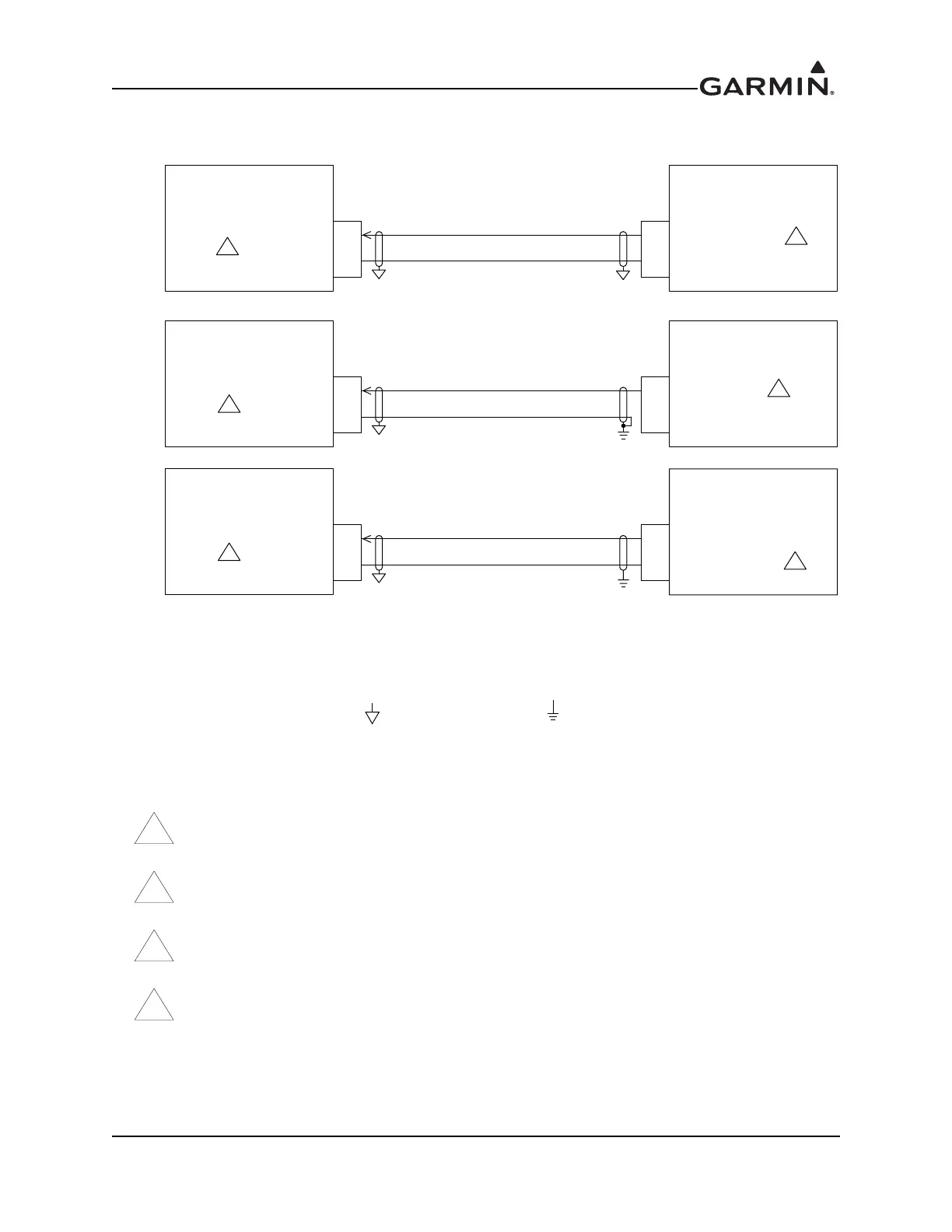

Figure D-15 GTR/GNC - GTN 6XX/7XX, GNS 400W/500W, and GNS 480 Interconnect
ALL WIRES 24 AWG OR LARGER UNLESS OTHERWISE SPECIFIED.
GROUND DESIGNATIONS: SHIELD BLOCK GROUND AIRFRAME GROUND
AT GTR/GNC, CONNECT SHIELD GROUNDS TO THE CONNECTOR BACKSHELL – THE SHIELD
TERMINATION LEADS SHOULD BE LESS THAN 3.0". CONNECT OTHER END OF THE SHIELD PER THE
REMOTE EQUIPMENT INSTALLATION REQUIREMENTS.
CONFIGURE RS-232 OUTPUT TO “AVIATION FORMAT 1” FORMAT. ANY AVAILABLE RS-232 OUTPUT PORT
MAY BE USED.
CONFIGURE RS-232 OUTPUT TO “AVIATION” FORMAT. ANY AVAILABLE RS-232 OUTPUT PORT MAY BE
USED.
CONFIGURE GTR/GNC SERIAL PORT FOR “AVN IN/MAPCOM.”
CONFIGURE RS-232 OUTPUT TO “MAPCOM” FORMAT. RS-232 OUTPUT PORT 1 OR PORT 5 MAY BE USED.
P2001
GTR/GNC
16RS-232 IN
s
s
RS-232 OUT 1
RS-232 GROUND 1
RS-232 GND 31
P1001
8
46
GARMIN
GTN 6XX/7XX
P2001
GTR/GNC
16RS-232 IN
s
RS-232 OUT 2
RS-232 GND 31
P4001/
P5001
58
GARMIN
GNS 400W/500W
6
6
5
4
P2001
GTR/GNC
16RS-232 IN
s
RS-232 OUT 2
RS-232 GND 31
P4001/
P5001
22
GARMIN
GNS 480
6
RS-232 GROUND
7
3
