10 31-7000173 Rev. 0
Instrucciones de Instalación
D
PASO 3: El instalador deberá usar un nivel para dibujar
una línea horizontal que conecte las dos marcas realizadas
con la ranura estampada en el soporte.
PASO 4: El instalador deberá colocar el soporte de
montaje sobre la pared, como se muestra en la imagen.
Dibuje círculos sobre la pared en los agujeros A y B. Dibuje
al menos un círculo en el área C. Al menos un círculo
DEBE alinearse con un poste de pared.
PASO 5: Ubique el soporte de montaje a un costado
y perfore agujeros en todas las ubicaciones marcadas. Si
hay un montaje, haga un agujero de 3/16” para tornillos de
madera. Para aquellos agujeros que no estén alineados
con un montaje, haga un agujero de 5/8” para tornillos con
resorte.
Línea horizontal
A
C
B
Coloque el soporte dentro de las líneas creadas en los pasos
previos.
Marque las ubicaciones
de los agujeros A, B, y zona C
NOTA: Para acceder a instrucciones de alineación, consulte el paso C “DETERMINACIÓN DE LA UBICACIÓN DE LA PLACA DE
MONTAJE DEBAJO DE SU GABINETE” en la página 8.

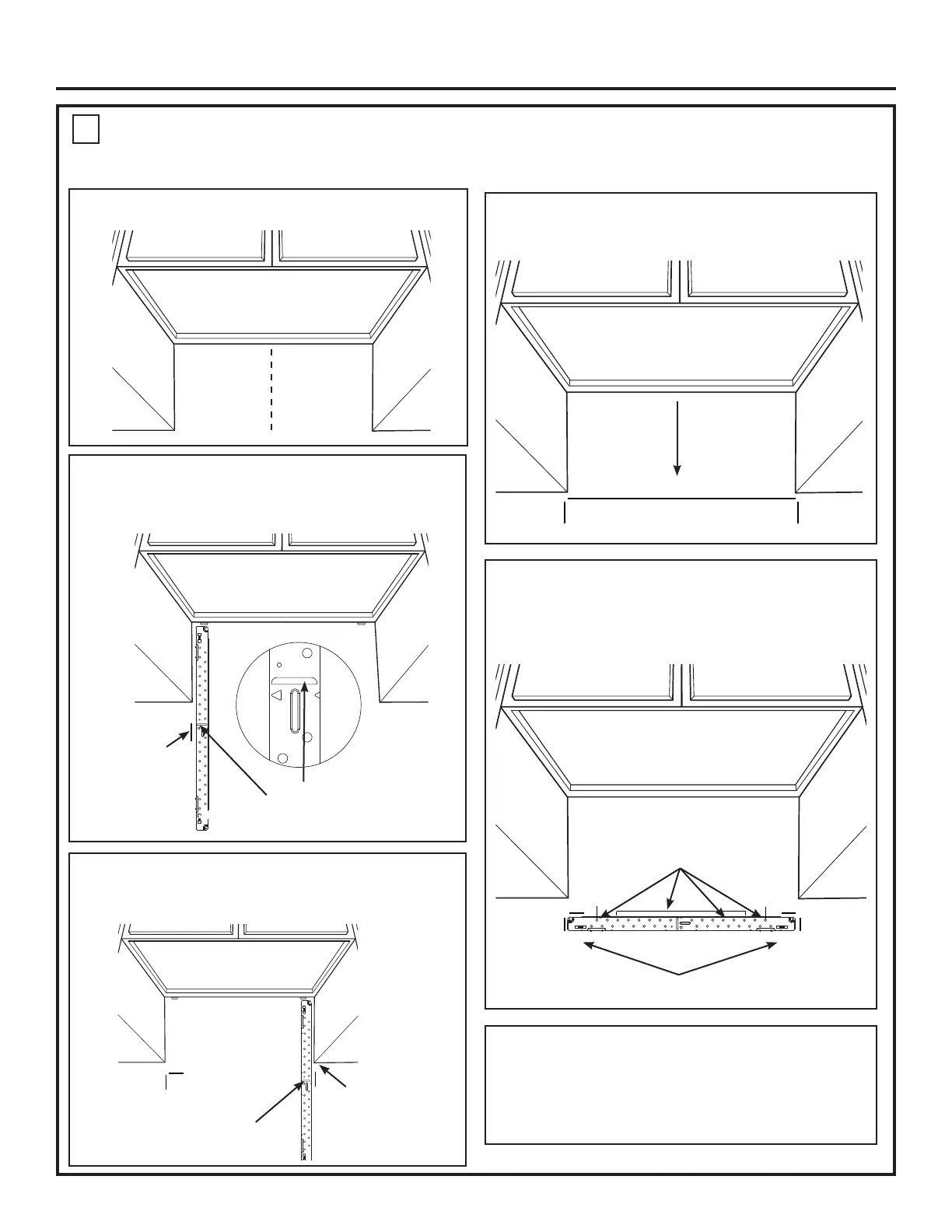

MARCA DE LOS AGUJEROS DE MONTAJE
OPCIÓN 2: USE EL SOPORTE METÁLICO COMO PLANTILLA
PASO 2:
El instalador deberá usar el soporte para realizar 2
marcas. La primera marca es realizada usando la ranura estampada
en el soporte. La segunda marca es realizada en el extremo exterior
del soporte.
PASO 1: Dibuje una línea vertical en la pared en el centro
del espacio de 30 ”
Realice una marca aquí, junto
con la parte inferior interna de
la ranura estampada provista.
Realice una
marca aquí
sobre el extremo
exterior del
soporte.
PASO 3: El instalador deberá mover el soporte hasta
el otro lado de los gabinetes y realizar otras 2 marcas.
Las marcas son iguales que en el PASO 2, sólo que del
lado opuesto.
Realice una marca aquí, junto
con la parte inferior interna de
la ranura estampada provista
(igual que en el Paso 1).
Realice una marca
aquí sobre el
extremo exterior del
soporte.
