31-7000173 Rev. 0 33
CÓMO PREPARAR LA
PARED POSTERIOR PARA EL
ESCAPE POSTERIOR
B1.
Instrucciones de instalación
Lea las instrucciones en la PLANTILLA PARA LA
PARED POSTERIOR.
Péguela con cinta adhesiva a la pared posterior,
alineándola con los agujeros previamente perforados
para los agujeros A y B en el plato de la pared.
Corte la apertura, siguiendo las instrucciones de la
PLANTILLA PARA LA PARED POSTERIOR.
3
1
Desatornille y retire la unidad del adaptador de
escape de la parte superior del horno. Retire la tapa
instalada en la parte posterior.
1
2
Adaptador
de escape
Regulador de tiro
(bisagra hacia
arriba)
Orejillas
de cierre
Guía
FIJE EL ADAPTADOR DE LA
CAMPANA EXTRACTORA AL
PANEL POSTERIOR DEL HORNO
B2.
Guía
Empuje firmemente hasta que esté en las orejillas
de cierre inferiores. Tanga cuidado de asegurarse
de que la bisagra del regulador de tiro esté instalada
de forma que esté en la parte superior y que el
regulador de tiro gire libremente.
ESCAPE POSTERIOR EXTERNO (Conducto horizontal)

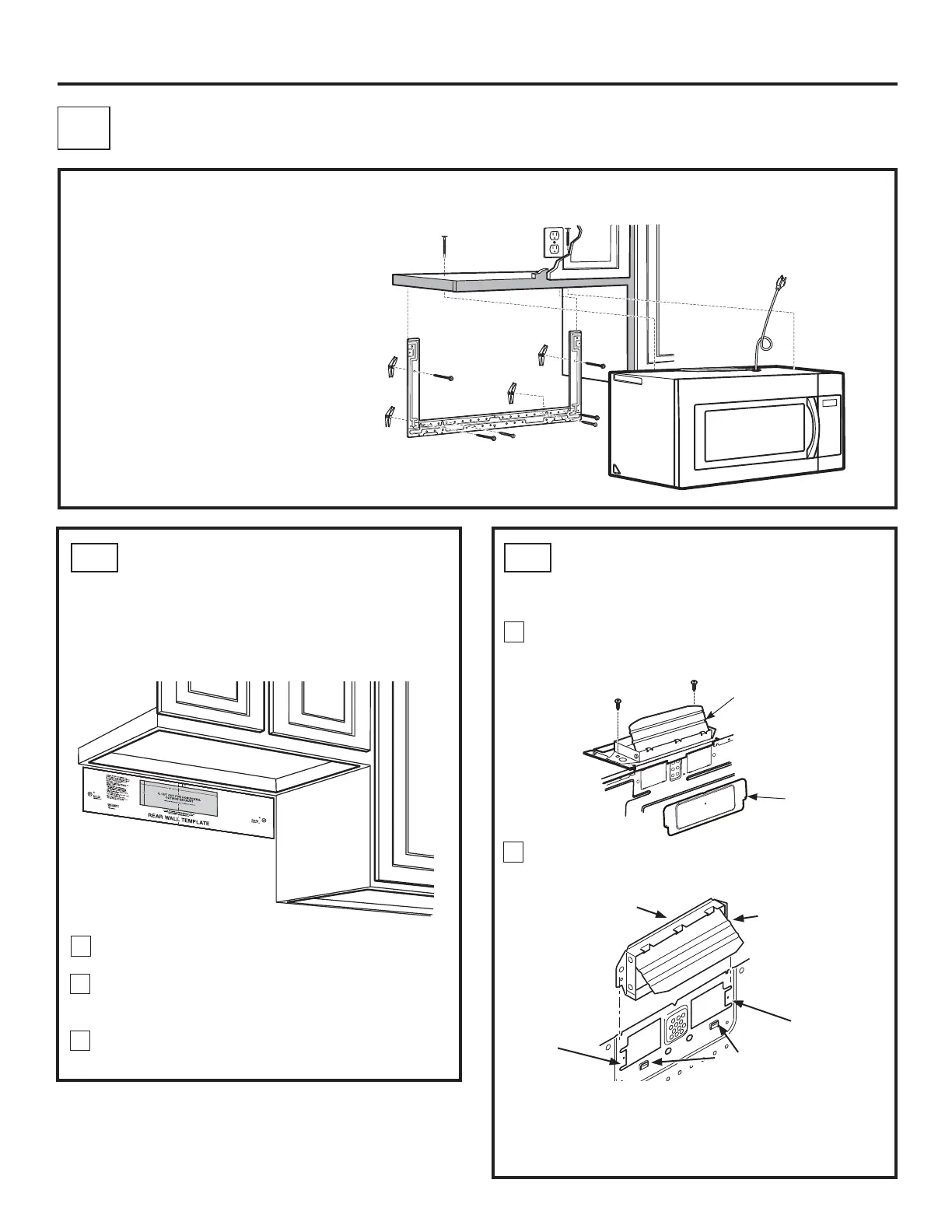

PERSPECTIVA
GENERAL DE LA
INSTALACIÓN
B1. Prepare la pared posterior
B2. Como adherir el adaptador
de escape al plato de
montaje
B3. Pegue el plato de montaje
a la pared
B4. Prepare el gabinete superior
B5. Ajuste el calefactor
B6. Monte el horno
B
Necesita cortar una abertura en la pared posterior para
el escape exterior.
2
Fije el adaptador de la campana extractora al panel
posterior del horno deslizándolo por las guías de la
parte superior del centro de la parte posterior del
horno.
Adaptador
de escape
Placa de
cubierta
